CS5260demoboard参考设计|CS5260设计电路|typec to vga电路原理图

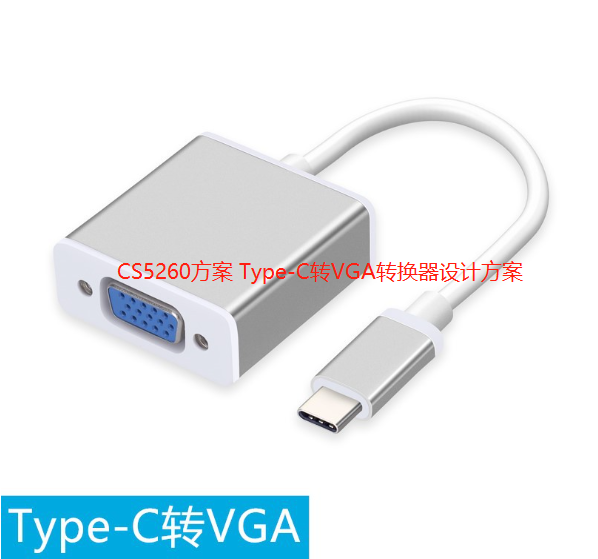

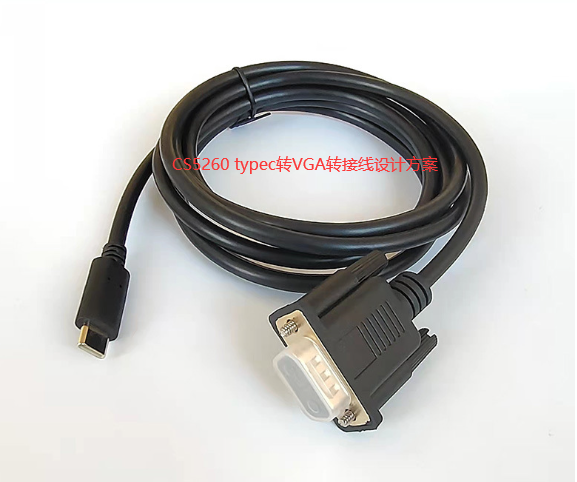

CS5260设计Type-C转VGA转化器或者Type-C转VGA转接线:
CS5260设计以上TYPEC转VGA转换方案输入特性与输出特性如下：
CS5260 Type-C输入端口参数：
SB Type-C规范 1.2 并向后兼容 Type-C规范1.0
符合VESQ DisplayPort TM V1.4标准。支持2路数字输入，速度高达RBR（1.62-Gbps）/HBR（2.7-Gbps）/HBR2（5.4-Gbps）
内置 CC 控制器，用于插头和方向检测
高达 HBR2（5.4-Gbps输入
内置高性能自适应均衡器
支持 1 MHz AUX 通道USB
Type-C 通道配置（CC）功能
CS5260 Type-C输出端口参数：
三路 8 位 DAC（数模转换器），时钟频率高达210MHz
支持多达 1920x1200@60Hz（减少 2.7g 以下消隐）、2048X1152@60Hz（减少 2.7g 以下消隐）和2048X1536@60Hz（减少 2.7g 以下消隐）
嵌入式V同步5V缓冲器
HBM4-KV 用于 VGA 连接器引脚
符合 VESA VSIS v1r2 标准
CS5260芯片内部内置工业标准 8051 核心MCU且支持高达 400-KHz 的 I2C 主从模式。

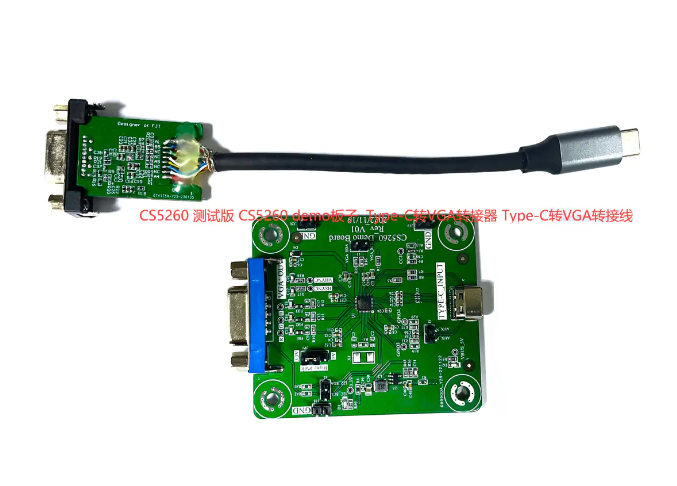

CS5260设计 Type-C转VGA转换器或者Type-C转VGA转接线PCB图 如下：
CS5260设计Type-C转VGA方案兼容的设备和系统如下所示：
