MIPI DSI支持多达4个局域网，每个通道以1Gbps的速率运行。LVDS支持18位或24位像素，通过VESA或JEIDA格式。它只能使用单个1.8V电源，以节省成本并优化电路板空间。
CS5518适用于多个细分市场和显示应用，主板、双面板显示器和汽车显示器等。

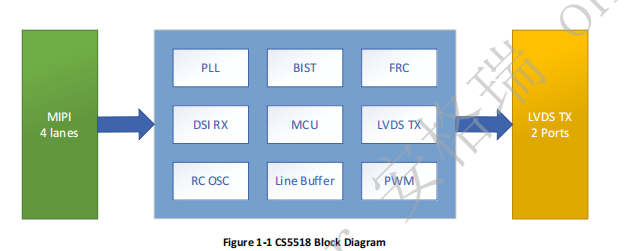

CS5518内部结构框图：
2.CS5518特点：
内置晶振，无需外部晶体
可选外部时钟输入20-154MHz
支持***生成+/-3%
100~300KHz，以减少EMI
支持抖动和6位+FRC。
将PWM发生器与GPIO输出PWM集成以控制背光
内部通电复位（POR）
MIPI输入端：
支持MIPI D-PHY版本1.00.00和MIPI DSI版本1.02.00
支持1对4数据
双向车道0（可以反向LP）
支持ULPS（低功耗状态）
支持18/24/30/36位的压缩像素格式RGB
支持18位松散压缩像素格式RGB
支持RGB565 16位输入
DSI主机可以在ESCAPE模式下访问本地寄存器

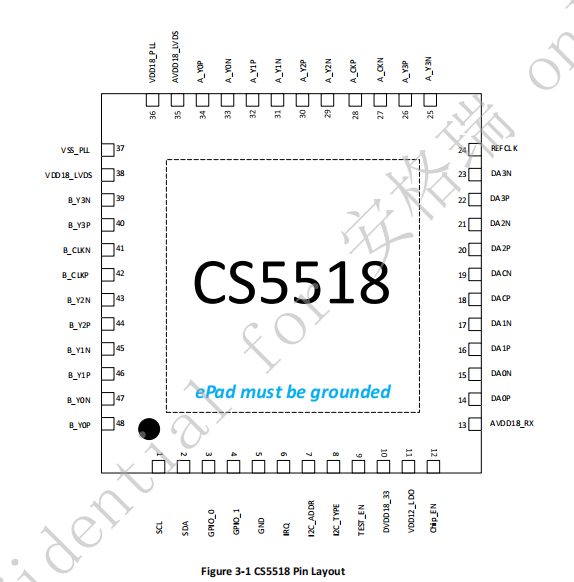

CS5518管脚分布及定义：
QFN48 7x7封装

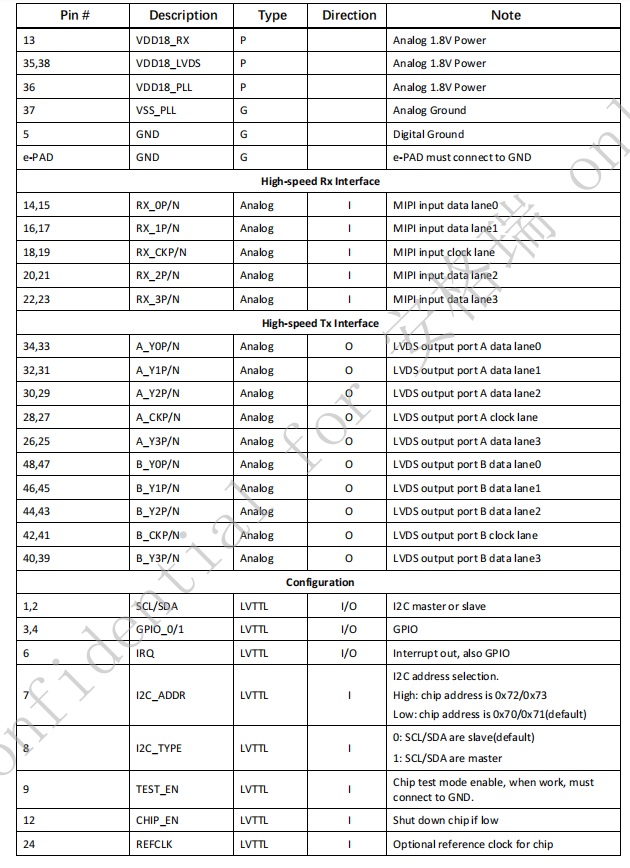

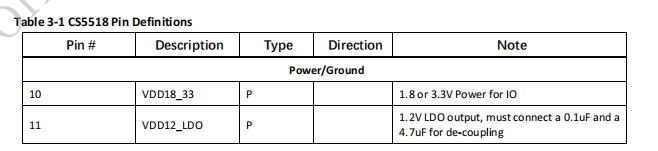

CS5518引脚定义
LVDS 输出：
支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出接口。
支持速度高达1.08Gbps/（单路154M像素时钟）
支持VESA和JEIDA模式
灵活的LVDS输出引***换。
可编程摆动/共模电压。
支持通道/极性/位交换
其他参数说明：
单1.8V电源模式。
可选3.3V电源 用于IO电源
内部1.2V LDO电源
