CS5260 是一款高性能 Type-c至 VGA 转换器，设计用于将 USB 型 Type-c连接到模拟 RGB DAC 输出，
CS5260 集成了符合 DP1.4 标准的***和 VGA 接口。此外，一个 CC 控制器用于 CC 通信以实现 DP Alt 模式。
CS5260 适用于多个细分市场和显示应用，如笔记本电脑、主板台式机、dongle和扩展坞系统。

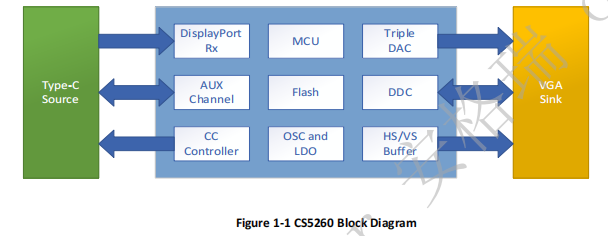

图1-1 CS5260框图
2 特点
常规
USB Type-C规范 1.2
符合 VESA DisplayPort TM（DP）V1.4 标准的***
VGA 输出接口，DAC 速度高达 210-MHz，8 位
支持所有 USB Type-C通道配置 （CC）
2LAN 2.7GMax.分辨率高达 1920x1200@60Hz（RB，减少消隐），24 位色深，1920X1440（RB，减少消隐），18 位色深，或 2048x1152@60Hz（RB，减少消隐）24 位色深，或2048x1536@60Hz（RB，减少消隐），18 位色深。
嵌入式振荡器或外部晶体可选
嵌入式线性压差稳压器 （LDO）
嵌入式单片机
嵌入式EDID（如果终端设备没有EDID，CS5260将响应EDID）
嵌入式V同步/H同步5V缓冲器
内部上电复位 （POR）
QFN32 4X4 封装
USB Type-C显示端口 （DP） 替代模式输入（***）
USB Type-C规范 1.2 并向后兼容 Type-C规范 1.0
符合VESQ DisplayPort TM V1.4标准。支持2路数字输入，速度高达RBR（1.62-Gbps）/HBR（2.7-Gbps）/HBR2（5.4-Gbps）
内置 CC 控制器，用于插头和方向检测
高达 HBR2（5.4-Gbps输入
内置高性能自适应均衡器
支持 1 MHz AUX 通道USB Type-C 通道配置（CC）功能
VGA 输出接口
三路 8 位 DAC（数模转换器），时钟频率高达 210MHz
支持多达 1920x1200@60Hz（减少 2.7g 以下消隐）、2048X1152@60Hz（减少 2.7g 以下消隐）和2048X1536@60Hz（减少 2.7g 以下消隐）
嵌入式V同步5V缓冲器
HBM4-KV 用于 VGA 连接器引脚
符合 VESA VSIS v1r2 标准
嵌入式单片机
工业标准 8051 核心
支持高达 400-KHz 的 I2C 主从
电力与技术
单 5V 电源，集成 3.3V LDO 和 1.2V LDO
用于 V 同步/H 同步 5V 缓冲器的 5V 选项
超低待机功率 <100 Uw
HBM 4-KV 适用于所有引脚
3 引脚定义
3.1 引脚分配

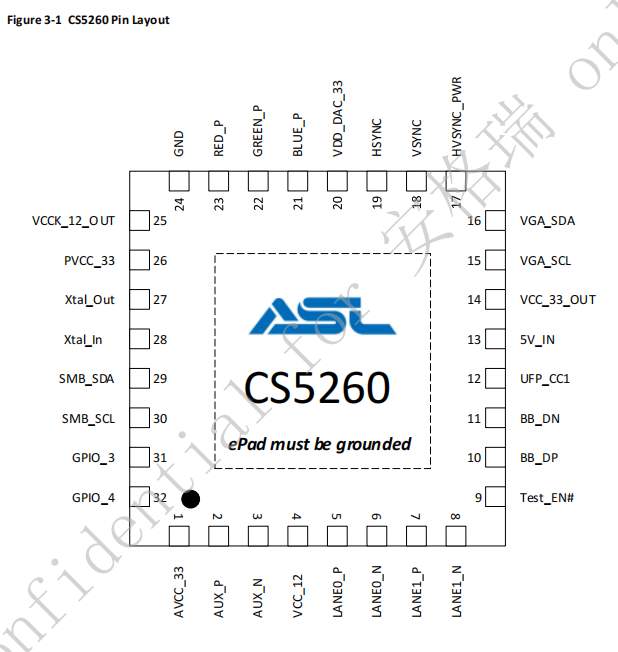

图3-1 CS5260引脚布局
3.2 引脚说明

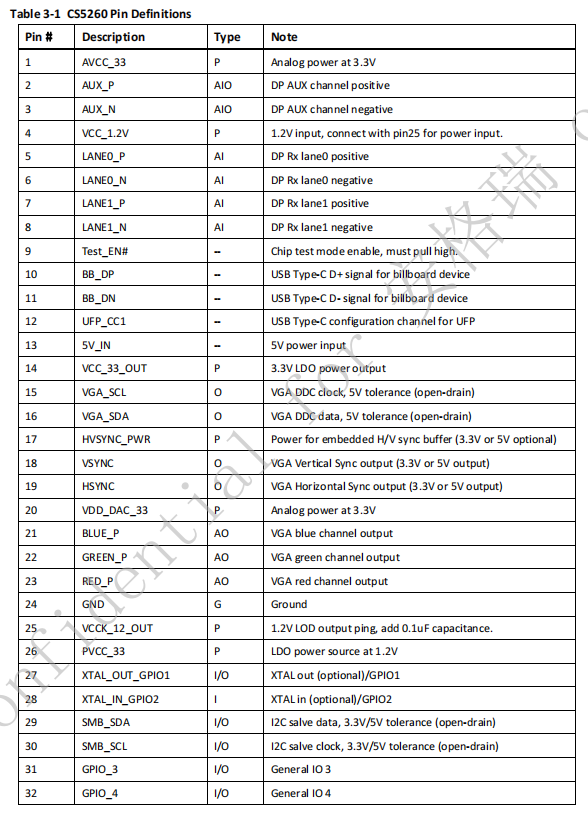

表3-1 CS5260引脚定义
4 接口和功能
4.1 USB C 型 TM 显示端口替代模式输入（***）
作为标准的USB Type-C显示端口Alt模式***，CS5260由双通道主链路差分对，一个AUX通道差分对组成。
主链接
双通道差分对，能够运行HBR2（5.4-Gbps），HBR （2.7-Gbps）数据速率，以实现高清无压缩视频传输。主链路完全符合 DisplayPort v1.4 规范。
辅助通道
差分半双工双向通道，用于 DisplayPort 源和***设备之间的边带通信。此链路的带宽高达 1 Mbps。
CC参数
配置通道用于检测USB端口的连接，例如，源到***。
在两个连接的端口之间建立数据角色。
发现并配置可选的备用模式和附件模式。
4.2 模拟VGA输出
CS5260集成了三路8位-210MHz-DAC（数字到模拟转换器），每个DAC分别分配每种颜色，R（红色）G（绿色）和B（蓝色）。CS5260 的模拟 VGA 接口与 VESA VSIS v1r2 兼容。实时热插拔检测机制也集成到CS5260中。
CS5260支持的***流行的视频格式如下表4-1所示。

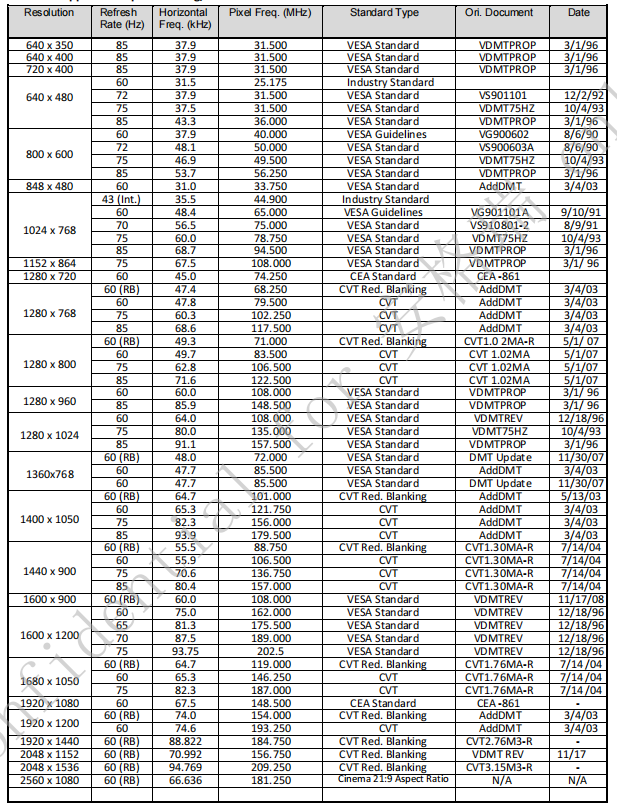

表 4-1 支持的常用时序/分辨率
但是，CS5260支持的格式不限于此表 。
CS5260 也可以支持那些 （a） 数据传输带宽低于 2 通道 DisplayPort HBR2 主链路的带宽和 （b） 像素频率低于 DAC 速度 210-MHz 的格式。
