CS8.1描述
CS8.1是USB 2.0高速4端口集线器控制器的高性能解决方案，完全符合通用串行总线规范2.0。CS8.1继承了***的串行接口技术，当4个DS（下游）端口同时工作时，功耗***低。
CS8.1采用单事务转换器（STT）和联合电源管理，以实现经济***的解决方案。用户还可以通过外部EEPROM*实现多个集线器配置选项。
CS8.1支持针对主流***4端口集线器市场的SSOP28/SSOP16封装
2. CS8.1特点
符合USB规范修订版2.0
上游端口支持高速（480MHz）和全速（12MHz）通信
可配置的4/3/2下游端口支持高速、全速 和低速
向后兼容USB规范版本1.1
集成快速8051微处理器
12MHz振荡器时钟输入
集成上游1.5KΩ上拉下游15KΩ下拉电阻器
单事务转换器（单TT）
下游端口的联合功率控制和全局过流检测
片上5V至3.3V/1.2V调节器
自动重新切换，用于在自供电模式和总线供电模式之间切换
用于定制信息存储的外部EEPROM接口*
定制视频，PID
下游端口数量
产品ID
序列号
双LED端口指示灯模式
4个下游端口LED（启用绿色）和一个活动/暂停LED（红色）
一个用于4个端口的联合下游端口LED（绿色启用）和一个活动/暂停
发光二极管（红色）
封装类型
SSOP28
SSOP16
CS8.1应用
***USB集线器
NB/平板电脑/主板/扩展底座
游戏机
Led显示器集线器
任何支持USB集线器功能的复合设备
MA8601方框图
CS8.1管脚分配

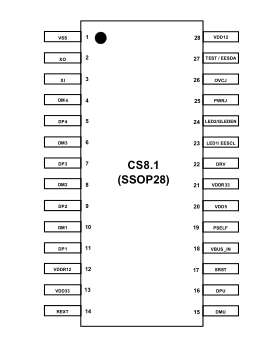

CS8.1 SSOP28
CS8.1 SSOP16

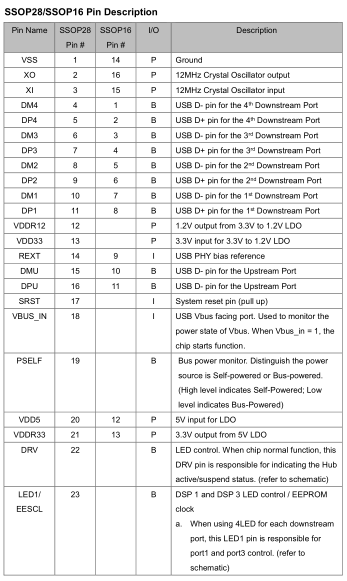

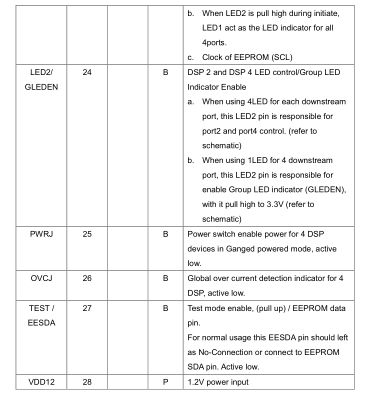

SSOP28/SSOP16引脚说明
I/O类型定义：
O：输出I：输入
B:双向P:电源
6. CS8.1电气特性
6.1 CS8.1额定值

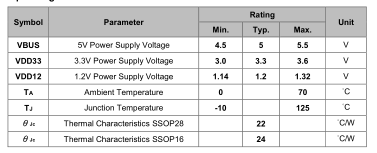

6.2 CS8.1操作条件

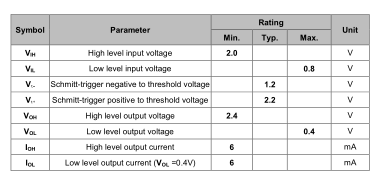

CS8.1直流特性

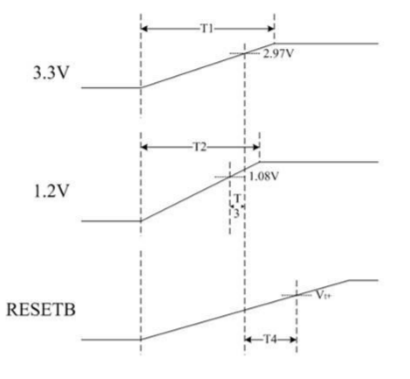

CS8.1通电顺序

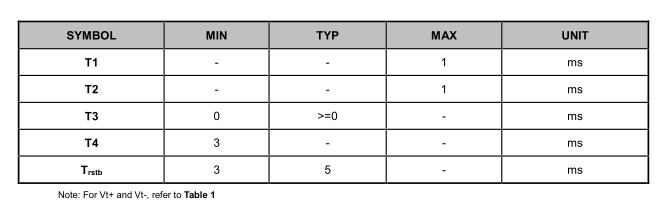

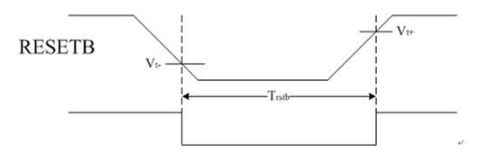

复位定时
注：有关Vt+和Vt-，请参阅表1

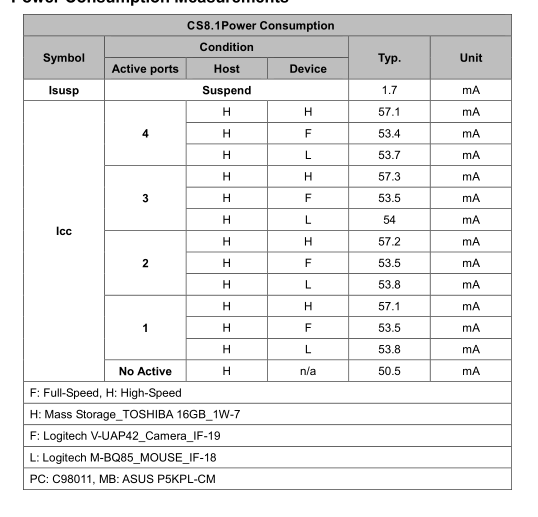

CS8.1功耗测量
CS8.1包装

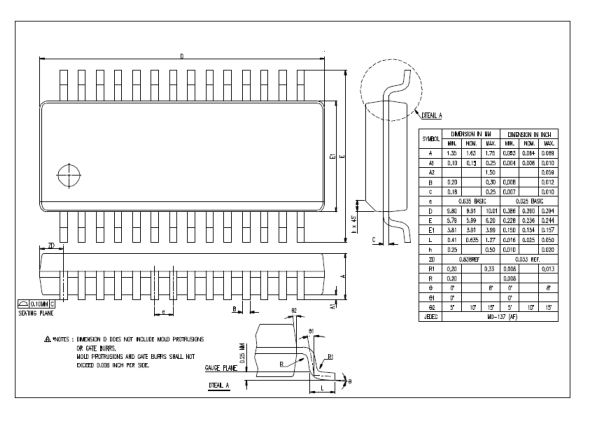

8.1 CS8.1 SSOP28包装尺寸

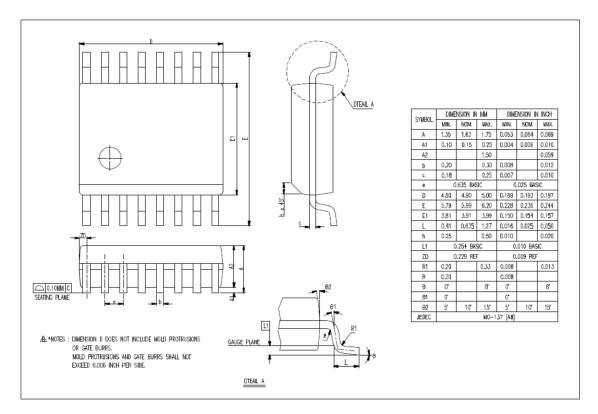

CS8.1 SSOP16包装尺寸
