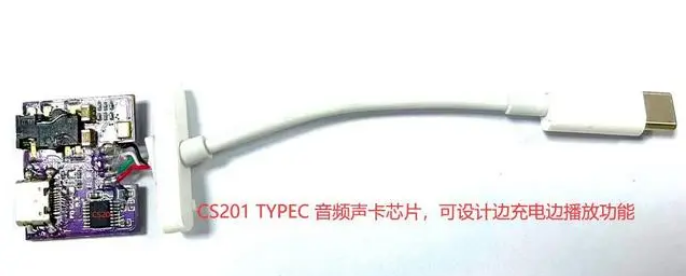

CS201是一款USB 声卡芯片，主要用于USB 耳机、USB麦克风、USB 音响、USBType-C拓展坞等USB 音频等系列的产品设计与开发当中。
CS201应用：
USB 音频转接线
USB 拓展坞音频输
USB麦克风
USB喇叭
USB 音响等产品
CS201参数特性：
CPU和灵活的IO
带DSP的32位高性能CPU
指示
程序存储器：内部2M位闪存
灵活的GPIO引脚，带可编程上拉和下拉电阻器；
支持GPIO唤醒或中断；
音频接口
95dB高性能立体声DAC
信噪比；
三通道高性能ADC 90dB信噪比；
立体声MIC放大器输入；
支持灵活的音频均衡器调整；
支持采样率8、11.025、12、16、22.05，32、44.1和48KHz；
四通道立体声模拟MUX；
可以配置VID和PID信息；
音频头插入和拔出
***
耳机麦克风检测；
OMTP和CTIA的自动识别
耳机和自动适配；
外围设备和接口
支持触摸键；
两个32位定时器；
两个多功能32位定时器，
支持捕获和PWM模式；
***
三个全双工UART；
两个SPI；
红外控制器；
集成IRTC；
SD卡主机控制器；
16通道10位SARADC；
内置PMU，如LDO/LVD/POR；
封装方式 QFN20 3x3
温度
工作温度：-40℃至+85℃；
储存温度：-65℃至+150℃；
2包装定义

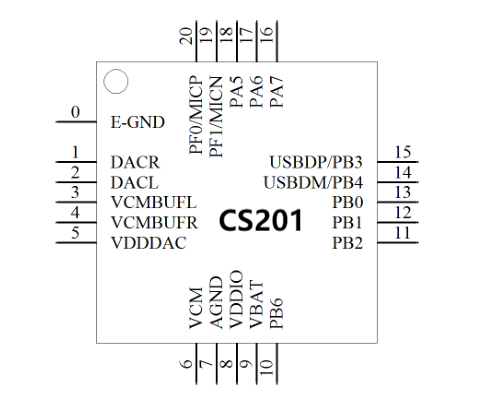

2.1 CS201引脚分配
2.2 CS201引脚说明

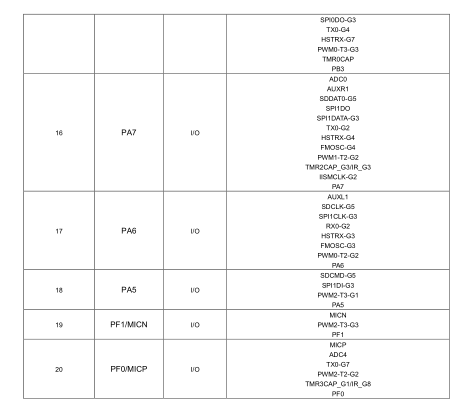

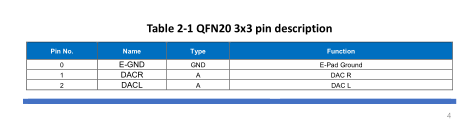

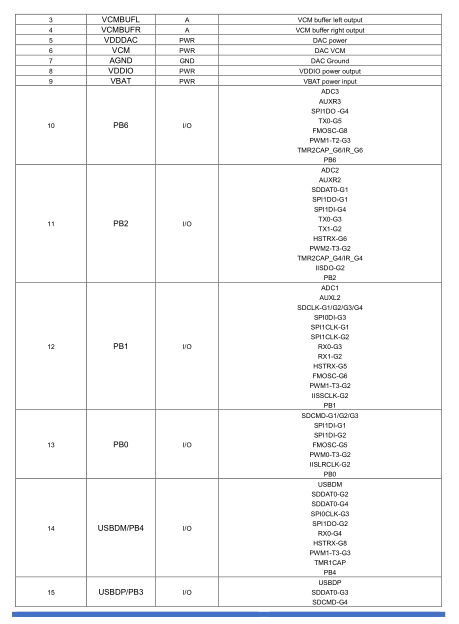

表2-1 QFN20 3x3引脚说明
注：I/O：数字输入/输出；I：数字输入；A：模拟引脚；PWR：电源引脚；GND：接地。

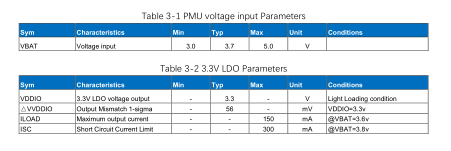

3.1 PMU参数
表3-1 PMU电压输入参数
表3-2 3.3V LDO参数

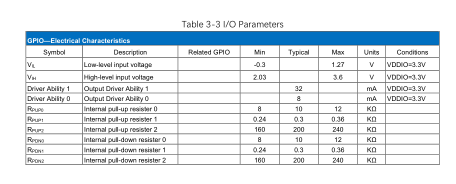

3.2 IO参数

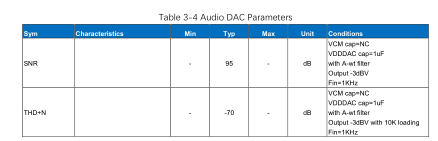

3.3音频DAC参数
表3-4音频DAC参数
3.4音频ADC参数

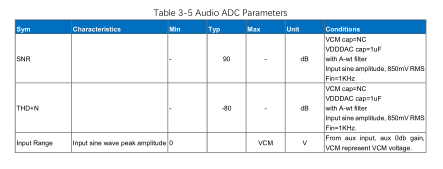

表3-5音频ADC参数
3.5电流参数
表3-6电流参数

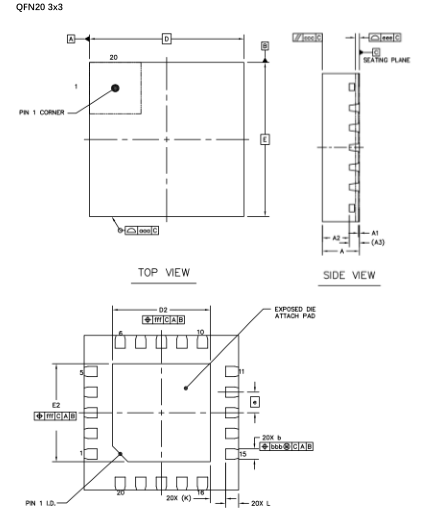

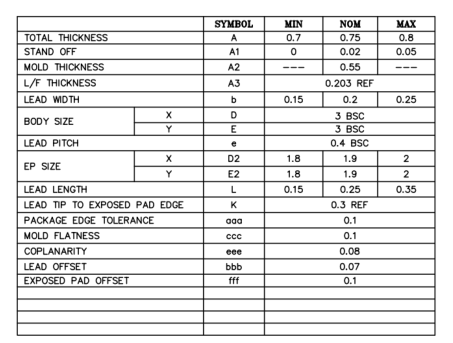

封装尺寸

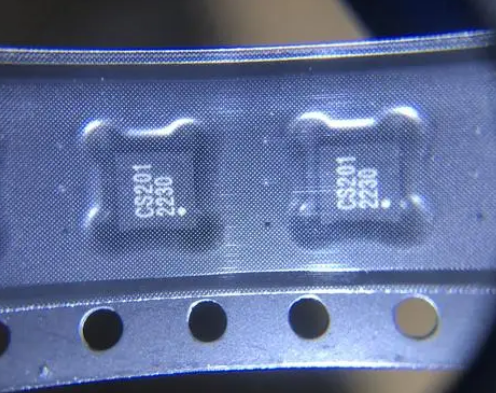

包装信息
