ASW3642 是一款 12 通道 1:2 或 2:1 双向多路复用器/多路解复用器。ASW3642 可由 2.6V 至4.5V 的电源供电，适用于电池供电的应用。该器件的导通电阻（RON）较低并且 I/O 电容较小，能够实现典型值高达 7.5GHz 的带宽。该器件可为 HDMI 和 DisplayPort 应用提供所需的高带宽.
ASW3642 具有断电模式，该模式下所有通道均具有高阻抗（Hi-Z）并且功耗极低。
ASW3642应用
•支持高达60Hz 4k2k的HDMI 2.0
•DVI 1.0信号开关
•DisplayPort 1.4信号开关
•通用***小化传输差分信号（TMDS）信号开关
•通用低压差分信令（LVDS）信号开关
•通用高速信号开关
ASW3642特点
◼ 8路单刀双掷高速开关
◼ 4路单刀双掷低速开关
◼ 高速开关特性：
带宽：8.0GHz (典型值)
串扰：-40dB (1.7GHz时）
隔离度：-23dB (1.7GHz时)
插入损耗：-1.0dB (1.7GHz时)
导通阻抗：6Ω (典型值)
◼工作电流: 30uA (典型值)
◼ 关断电流: <1uA (值)
◼ 工作电压: 1.8V~5.0V
◼ 封装形式：LGA42-3.5*9.0
◼ ASW3642的工作电压是1.8V到5.0V，使用中可直接用HDMI端口的5V电压供电，无需DCDC或LDO，节省BOM 成本。
◼ ASW3642第2个引脚是nOE，低电平有效
◼ASW3642第16引脚是NC引脚，第17引脚是选择引脚。SEL引脚为高，B通道导通；SEL引脚为低，A通道导通。

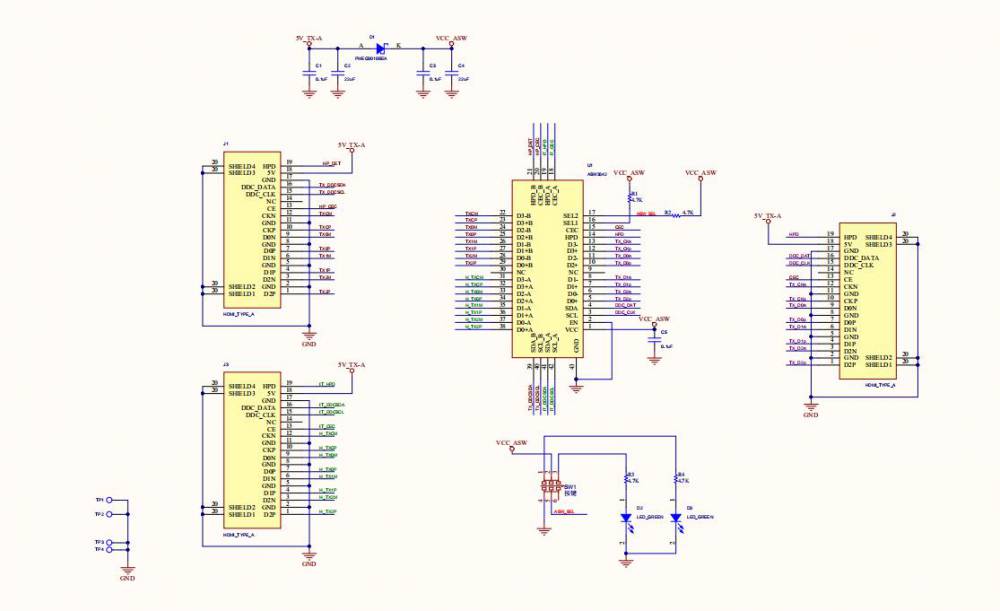

ASW3642二进一出设计原理图
