PS8402A电路设计原理图|低BOM成本PIN TO PIN替换PS8402A方案
PS8402A是HDMI™ 电平移位器/中继器专为2型双模Display Port（DP++）电缆适配器应用而设计。它设计用于Display Port到DVI或Display Port到HDMI的2型适配器。它支持高达3.0Gbps的TMD™数据速率和集成了一个抗抖动TMDS接收机和一个抗抖动TMDS发射机。台湾瑞奇达在2021年***新推出的一款CS5216是可以PIN TO PIN替代或者PIN TO PIN 替换PS8402A芯片方案。
Capstone CS5216是一款单端口HDMI/DVI电平转换器/中继器，具有重新定时功能。它支持交流和直流耦合TMDS信号高达3.0-Gbps的操作与可编程均衡和抖动清洗。它包括2路双模DP电缆适配器寄存器，可用于识别电缆适配器的功能。抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。设备的操作和配置可以通过引脚设置或I2C总线来实现。自动关机和静噪提供灵活的电源管理。CS5216具有内置LOD，设计外围电路简单且节省成本，整体方案BOM成本比PS8402A低，且单颗芯片比PS8402A价格要低很多。
CS5216的参数特性：
符合高达3.0Gbps的HDMI 1.4b规格
通过HDMI支持4K x 2K和3D视频格式
可进行水平移动的交流联轴器
可重复使用的直流耦合
用于补偿PCB和/或连接器损耗的可编程***均衡
抖动清洗锁相环，以实现合规性
优越的对内和对间去偏
内置DDC有源缓冲边带信号
可编程TMDS输出预加重
自动断电管理
自动静噪故障安全和电源管理
I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器
内置AUX到I2C桥接器，支持仅AUX的GPU
低功耗
引脚控制模式或I2C控制模式的灵活性
HDMI数字输入
HDMI 1.4b兼容
内置高性能自适应均衡器
支持热插拔检测
HDMI数字输出
HDMI 1.4b兼容
每个通道的数据速率高达3-Gbps
支持高达3840 x2160@30Hz或者4096x2160@30Hz
MISC
5x5mm QFN40 RoHS兼容无铅封装
0°至70°C工作温度范围
ESD:HBM 8 kV
电力与技术
单个3.3V电源
内置1.2V LDO
CS5216配置信息：

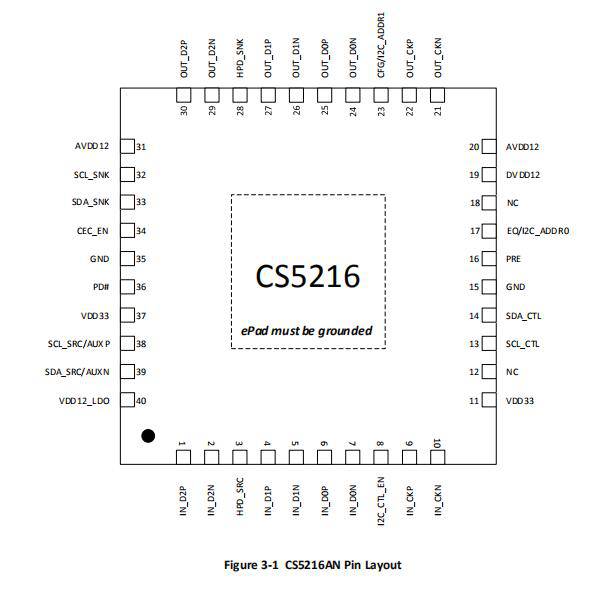

CS5216管脚配置：
CS5216 管脚封装尺寸和PS8402A是一样的，且CS5216内置LDO，设计结构更加简单。

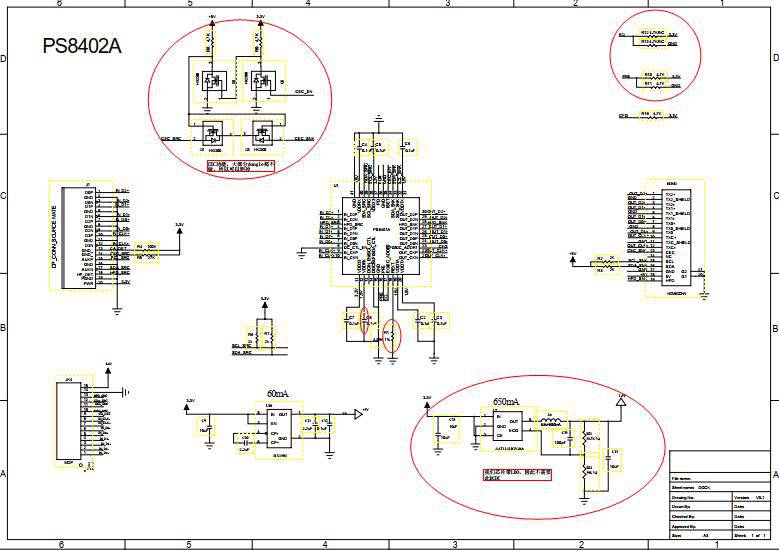

CS5216替代PS8402A电路更改方法如下图所示：
在原有PS8402A电路基础上，直接换掉LDO和一个电容电阻就可以实现其功能特性。
