LT6711是HDMI转EDP驱动器IC，可通过执行电缆或电路板走线损耗补偿来增强TMDS信号质量。LT6711可配置为在HDMI1.4b下工作，数据速率高达3.4Gb / s，HDMI2.0标准，6Gb / s数据速率，可实现4Kx2K 60Hz或1080P的分辨率，刷新率更高。CS5801是一款HDMI 4K60HZ转EDP/DP 1.4高性能转换方案芯片。CS5801有一个HDMI2.0b输入，带宽高达18Gbps。它支持分辨率是4k@60Hz。对于DP1.4输出，由4条数据通道组成，支持1.62Gbps、2.7Gbps、5.4Gbps链路速率。内置可选***功能可降低EMI影响。
CS5801的输入***具有多级可编程线性均衡器，可通过符号间干扰(ISI)支持25dB的损耗补偿。输出发送器通过多级可编程输出摆幅和高达6dB的去加重来重新驱动接收信号。
CS5801还包括内置DDC拦截功能，与时钟通道上的***频率检测协同工作，以自动设置重新驱动器参数。
CS5801内部集成了一个8位OCM和S PI闪存(堆叠芯片)来运行程序。CS5801还支持在线软件升级。
CS5801替代LT6711方案芯片主要应用途径：
•移动系统，VR / AR
•蜂窝手机，PAD /平板电脑
•数码摄像机
•数码相机
CS5801与LT6711A参数对比：
CS5801特点：
HDMI规范v2.0b兼容接收机，每个通道的数据速率高达6-Gbps
VESA显示端口TM(DP)v1.4兼容发射机
VESA嵌入式显示端口TM(eDP)v1。4兼容发射机
支持HDCP1.4和HDCP2。3个芯片上的钥匙
支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、8/10位bpc
用于芯片控制的辅助通道、I2C主机接口
HDMI 2.0b兼容
支持6、8、10bpc
支持DVI模式
支持HDCP 1.4/2.3
每个通道的数据速率高达6-Gbps
支持高达3840 x2160@60Hz或4096x2160@60Hz
eDP/DP输出
VESA嵌入式显示端口TM(eDP)v1。4.支持高达HBR2(5.4Gbps)的4车道输出
支持6、8、10bpc、RGB输出
支持ASSR
支持1Mbps辅助通道
嵌入式微控制器
32位RISC-V核
LT6711A特点：
HDMI2.0接收机
符合HDMI2.0标准
支持3D视频数据流
支持HDCP1.4/2.2
支持HDR
支持直到4Kx2K@60Hz
支持8/10/12位深颜色
支持DDC和CEC
支持热插拔检测
支持状态和控制数据通道(SCDC)
支持数据通道交换和极***换
内置模式生成
综上所示：
CS5801与LT6711A的参数是一致的，且CS5801输入端HDMI信号可以高达4K60HZ，CS5801输出端可以兼容DP1.4协议，CS5801比LT6711A的优势还在以下几方面：
1.只需要一个晶体就可以产生所有的定时
2.带SPI闪存控制器的嵌入式32位RISC-V
3.嵌入式EDID(如果终端设备没有，CS5801将响应EDID)
CS5801芯片集成度较高，对应设计HDMI转EDP或者HDMI转DP转换方案，更具有针对性，且内部有SPI闪存控制器，可以随时在线FW，可兼容更多的设备且不用更改硬件电路。

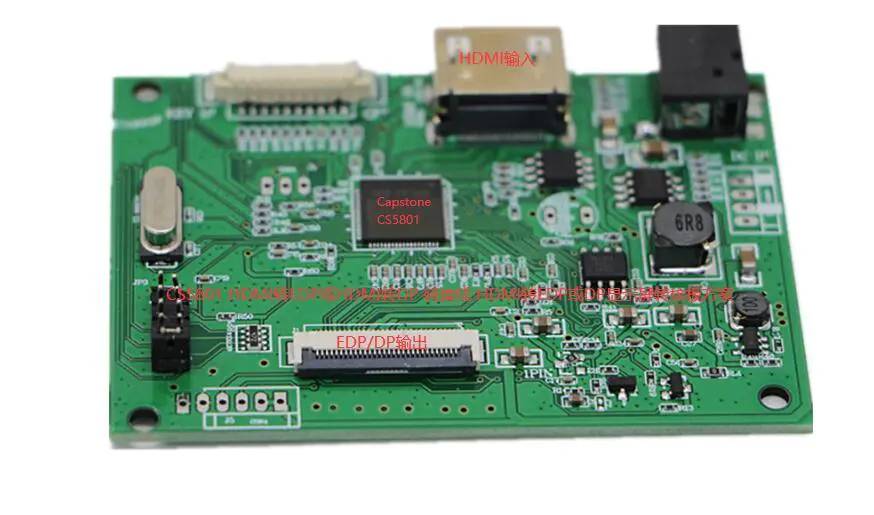

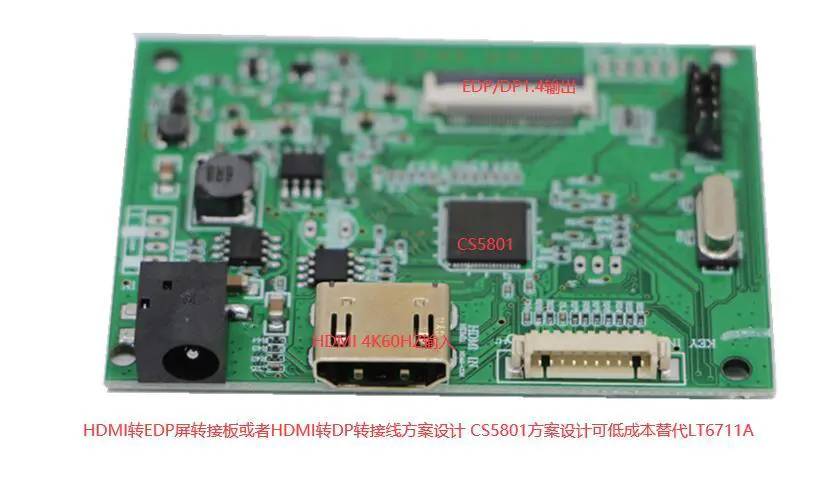

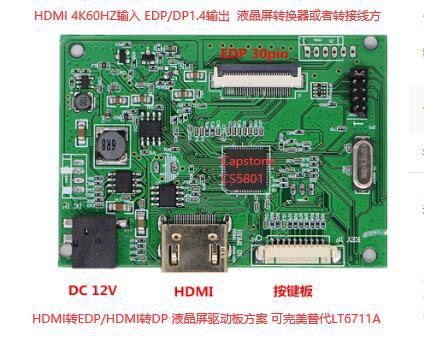

CS5801替代LT6711A设计HDMI转EDP转接板如下所示：
