PS176是一款DisplayPort 1.2a到HDMI 2.0协议转换器，可接收视频和音频流从 DisplayPort 链接并转换为 TMDS 输出。TMDS ***符合 HDMI 2.0 标
规格，数据速率高达6Gbps。
PS176支持HDCP 1.4和HDCP 2.2中继器，用于带有嵌入式密钥的下游***。
PS176集成了一个片上微控制器，用于系统配置。该设备配置了 SPI 闪存，适用于定制应用。

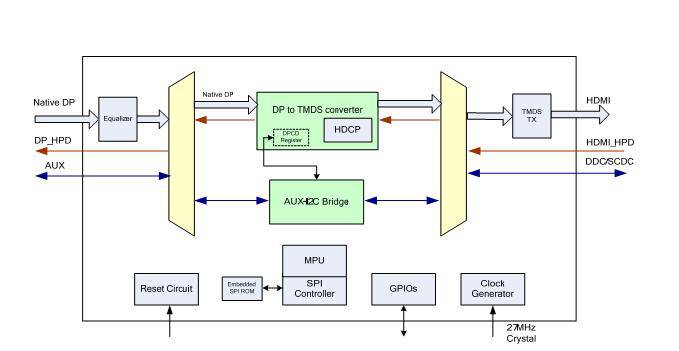

PS176 DisplayPortTM-to-HDMI 2.0 协议转换
DISPLAYPORTTM ***
PS176中实现的DisplayPort***接口完全符合VESA DisplayPort。
标准版，版本 1.2a。
物理层 （物理层）
DisplayPort主链路以 1.62Gbps（降低的比特率 - RBR）、2.7Gbps（高）的数据速率运行
比特率 - HBR）或 5.4Gbps（高比特率 2 - HBR2）。DisplayPort***接收串行数据流，
对其进行反序列化，并以 ANSI 8B/10B 格式对其进行***。随后，***解扰和
反扭曲***数据。
DisplayPort AUX 通道是一个半双工双向通道，支持 1 Mbps 的比特率。
AUX 通道的逻辑子块生成并检测启动/停止状态并锁定为同步
使用曼彻斯特II编码对数据进行模式，编码或***。AUX通道的电气子块
由一个差分对组成，该对作为半双工双向通道工作。辅助通道
提供链路配置、链路维护和 EDID 访问。
DisplayPort热插拔/拔出检测由 HPD 信号指示。
PS 176 还支持其他视频模式只要在可用的 DisplayPort TM 带宽内，
TMDS时钟频率范围25 MHz 至 340 MHz ( HDMI 规格1.4 b )和TMDS字符率( 1 / 4 的TMDS时钟频率）
85 MHz 至 150 MHz 范围( HDMI 2.0规范)。
PS176封装：48针6x6mm QFN封装
台湾 Capstone 推出的CS5218是一款单端口HDMI/DVI电平转换器/中继器，功能及性能与PS176完全一致，能够将其完全替代
CS5218封装为QFN_40，PS176封装为QFN_48相比之下CS5218集成度更高；另外CS5218价格比PS176要低，其性价比更高
CS5218替代PS176电路设计方法如下图所示：
