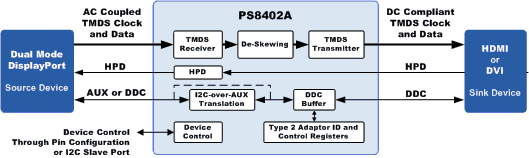

PS8402A 是一款 HDMI ™电平转换器/中继器，专为 Type 2 Dual-Mode DisplayPort ™ (DP++) 电缆适配器应用而设计。它设计用于 DisplayPort-to-DVI或 DisplayPort-to-HDMI Type 2 适配器。它支持高达 3.0Gbps 的 TMDS™ 数据速率，并集成了一个抖动容限 TMDS ***和一个抖动清除 TMDS ***
PS8402A 消除了来自 TMDS 输入的数据和时钟抖动以及时序偏差，以提供兼容且抖动极低的 HDMI 输出。
PS8402A 包括 2 类 DisplayPort 双模适配器实施所需的 I2C-over-AUX 转换和寄存器。PS8402A 向后兼容现有的双模 DP 源设备以及为 2 型适配器启用的新型双模源。该设备还可用于主板、图形板或对接应用程序，以利用 Type 2 适配器视频驱动程序。
主要特征
符合 VESA ®双模式 DisplayPort 标准，版本 1，适用于 2 类电缆适配器应用
包括所需的 2 类电缆适配器标识和控制寄存器以及 I2C-over-AUX 转换
符合 HDMI 1.4b 规范， 3.0Gbps（300MHz TMDS 时钟）
支持 4K x 2K 和 1080p 立体声 3D HDMI 格式
时钟和数据抖动清除——针对带外 HDMI 时钟抖动的 12dB 抖动衰减性能
CrystalFree™ 技术——无需外部晶振或参考时钟
交流和直流输入耦合能力
可编程***均衡
可编程 TMDS 输出预加重和 EMI 降低
自动线对间和线对内去偏斜
自动断电管理
用于故障安全操作和电源管理的自动输出静噪电路
灵活的引脚和 I2C 控制模式选项
3.3V 和 1.5V 电源
5x5mm 40-pin TQFN 封装
0° 至 70°C 工作温度范围
ESD：HBM 8 kV
应用
2 型双模 DP 视频适配器
PC主板或显卡
坞站
台湾 Capstone 推出的CS5216是一款单端口HDMI/DVI电平转换器/中继器，能够pin to pin直接替代PS8402A
CS5216具有重新定时功能。它支持交流和直流耦合TMDS信号高达3.0-Gbps的操作与可编程均衡和抖动清洗。它包括2路双模DP电缆适配器寄存器，可用于识别电缆适配器的功能。抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。设备的操作和配置可以通过引脚设置或I2C总线来实现。自动关机和静噪提供灵活的电源管理。
CS5216和PS8402A都是QFN40封装，且管脚配置都是一致的，只需要删掉部分元器件，整体方案成本较低，芯片CS5216较PS8402A便宜，且内置LDO，整体方案BOM表成本降低，性价比较PS8402A要高,目前已被大量知名客户广泛投入市场 使用！

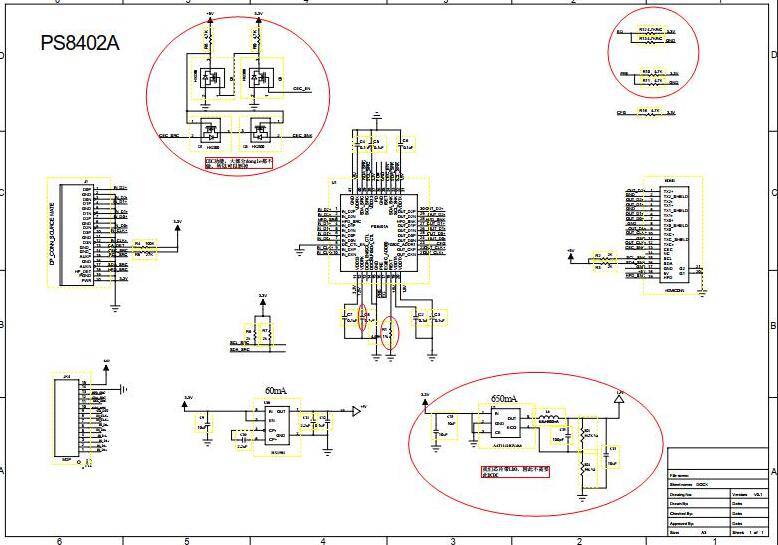

CS5216替代PS8402A电路设计方法如下图所示：
