CS5265 demoboard|CS5265 参考电路|Type-C转HDMI2.0方案
CS5265是Type-C转HDMI2.0转换器方案芯片。CS5265的DP/eDP***符合DisplayPort规范1.3和嵌入式DisplayPort（eDP）规范版本1.4。CS5265该芯片集成了内部HDCP密钥，支持HDCP 2.2规范。在设备的***块中，支持四个DisplayPort主链路输入，数据速率为1.62Gbps、2.7Gbps或5.4Gbps，并将输入信号转换为HDMI输出，可达4Kx2k@60Hz。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于CS5265包含了HDCP，CS5265允许安全传输受保护的内容。嵌入式密钥可提供级别的HDCP密钥安全性。
CS5265参数：
符合USB Type C标准上的DisplayPort备用模式
符合DisplayPort规范1.3版和嵌入式DisplayPort（eDP）规范1.4版
以1.62Gbps、2.7Gbps（HBR）或5.4Gbps（HBR2）链路速率支持多达4条主链路
支持的DPU BR信令模式
支持用于补偿输入信号衰减的可编程DisplayPort***均衡
支持扩频时钟（去扩频）以降低EMI
HDMI发射机符合HDMI规范2.0版和DVI规范1.0版
HDMI发射机支持高达6.0Gbps的数据速率进行视频定时4Kx2K@60Hz

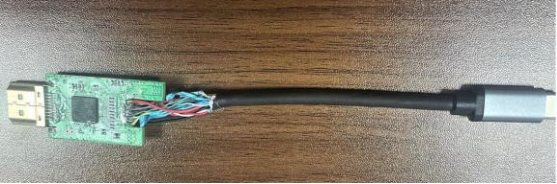

CS5265主要用于TYPEC转HDMI 2.0同屏转换器或者TYPEC转HDMI 4K60HZ信号投屏转接线等产品当中：

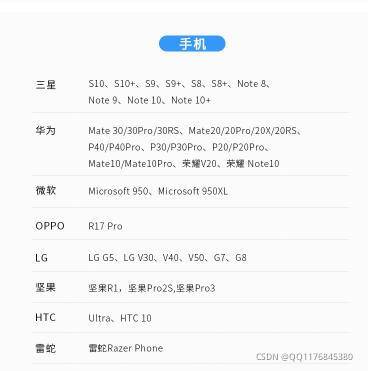

CS5265设计以上Type-C转HDMI 2.0同屏转换方案兼容的手机或者电脑如下：

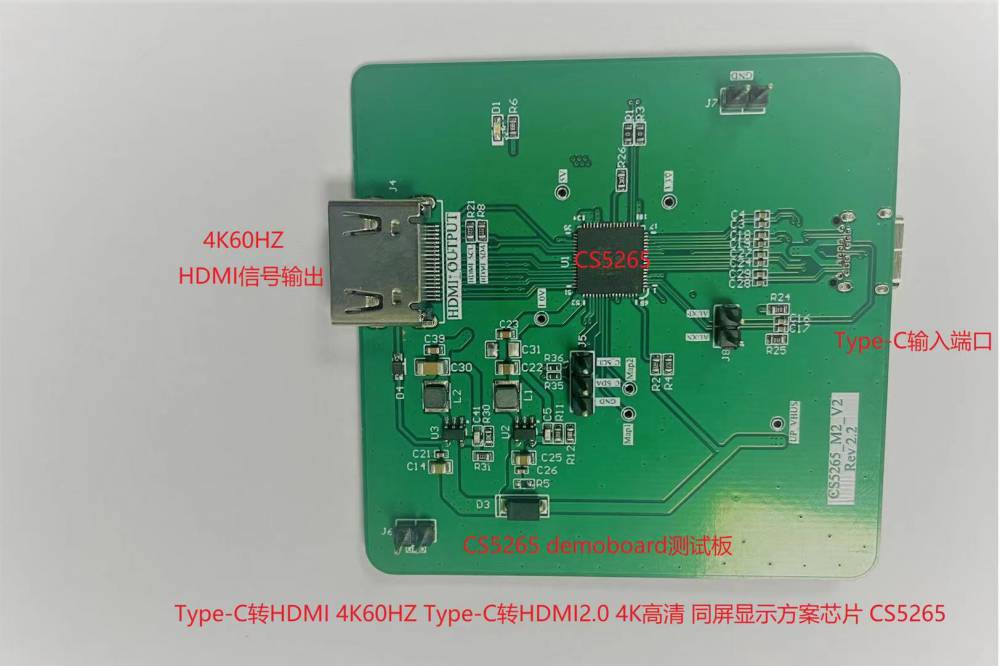

CS5265设计TYPEC转HDMI2.0转化方案DMEOBOARD如下：
