ALGOLTEK安格科技在2019年新推出低功耗单芯片USB Type-C音视频格式转换器方案──AG9311将为各种显示屏、外部显示设备、数字电视和嵌入式显示器的无缝音视频连接提供USB Type-C DisplayPort Alt-Mode及DisplayPort Alt-Mode转HDMI、SD/HDTV、DVI和VGA的高性价比单芯片方案。AG9311集成了带PD3.0/PD3.1充电功能，支持USB Type-C DisplayPort转HDMI输出的所有功能，以及可以拓展USB 3.0HUB和3.0读卡器 SD/TF卡功能，具体AG9311该怎么设计带100W PD快充+USB 3.0+SD/CF卡多功能拓展坞或者拓展器产品？AG9311MAQ设计100W USB TYPEC转HDMI带PD快充+U3+SD/CF拓展坞有何优势特性？下面我们对其一一进行讲解。
AG9311MAQ产品设计特点：
1.AG9311MAQ可以支持PD3.0快充协议内置PD芯片，节省了PD快充芯片，减少了部分外围电路，降低BOM成本。
2.AG9311MAQ不仅支持PD3.0快充协议而且支持FSR功能。一些支持PD3.0的拓展坞，在拔下（连接拓展坞的）充电线时，其身上连接的HDMI和设备都会闪断一些再回复，那是因为供电的模式发生改变，之前的是PD充电端给投屏装置供电，当PD移除之后，我们的IC会给投屏设备短暂的供电，并且与此同时，我们的IC也会通知HOST，PD供电失效，让它赶紧给电出来，整个过程我们的投屏设备都不会有黑屏、闪屏现象。以上就是AG9311MCQ与AG9311MAQ同等功能的芯片，不同内设以及不同封装的区别之处。
3.AG9311MAQ除了支持PD3.0快充协议，而且还有可以拓展一些其他拓展坞都有的功能，如 USB HUB，USB 卡器，RJ45网口，3.5MM***音频信号等输出。

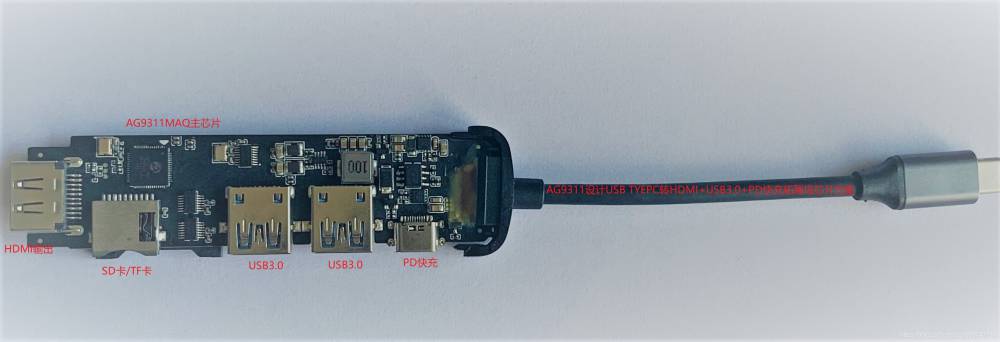

AG9311MAQ设计以上100W TYPEC转HDMI带PD快充+USB3.0+SD/TF卡拓展坞PCB板图如下所示：
