本文为主要讲解USB TYPE-C转HDMI +PD+USB3.0/USB3.1扩展坞设计方案和设计参考电路。此功能的实现主要是依用台湾安格AG9311MCQ芯片来设计的。首先我们从AG9311MCQ的性能和参数特性，以及封装方式和管脚描述，设计结构方框图和实际的设计参考电路等几个方面详细阐述整套方案。
一、AG9311MCQ概述
ALGOLTEK（安格）AG9311MCQ是一款高度集成的解决方案，通过USB Type-C将视频和音频从DisplayPort alternate mode传输到HDMI输出。AG9311MCQ支持各种@1.62Gbps、2.7Gbps和5.4Gbpsup通到DisplayPort 1.2，支持1路2路通道；HDMI支持4K/2K@30Hz输出。用户可以轻松地将AG9311MCQ集成到视频转换适配器和扩展坞上。
二、AG9311MCQ参数设定
1、AG9311MCQ显示功能
AG9311符合 DisplayPort specification Revision 1.2
AG9311支持1.62（RBR）/2.7（HBR）/5.4（HBR2）Gbps数据速率
支持1/2线路配置
支持下行扩频时钟（***）
AG9311支持I2S总线音频提取
2、AG9311MCQ的HDMI 输出功能
HDMI 高清多媒体接口
符合HDMI1.4和HDCP1.4规范
支持高达3Gbps的***小化传输差分
AG9311支持分辨率高达4kx2k@30Hz输出
支持HDCP键预先编程
兼容EDID和MCCS
支持采样率48kHz/44.1KHz/32KHz的LPCM双通道
3、AG9311MCQ的USB Type-C PD快充功能
支持显示端口备用模式协议DisplayPortAlternate
符合USB PD3.0
集成Type-C RP and RD电阻器
支持2个 USB Type-C端口
支持USB宣称
集成USB2.0全速
4、AG9311MCQ集成单片机系统及接口功能
集成16位单片机
集成用于固件升级的64KB闪存
支持I2C主/从、UART、USB2.0全速
支持3通道8 bit分辨率ADC
5、电源操作和ESD
3.3V:3V至3.6V操作
1.2V:1.08至1.32V运行
1.2V核心电源和3.3V I/O电源
HBM 2KV ESD性能

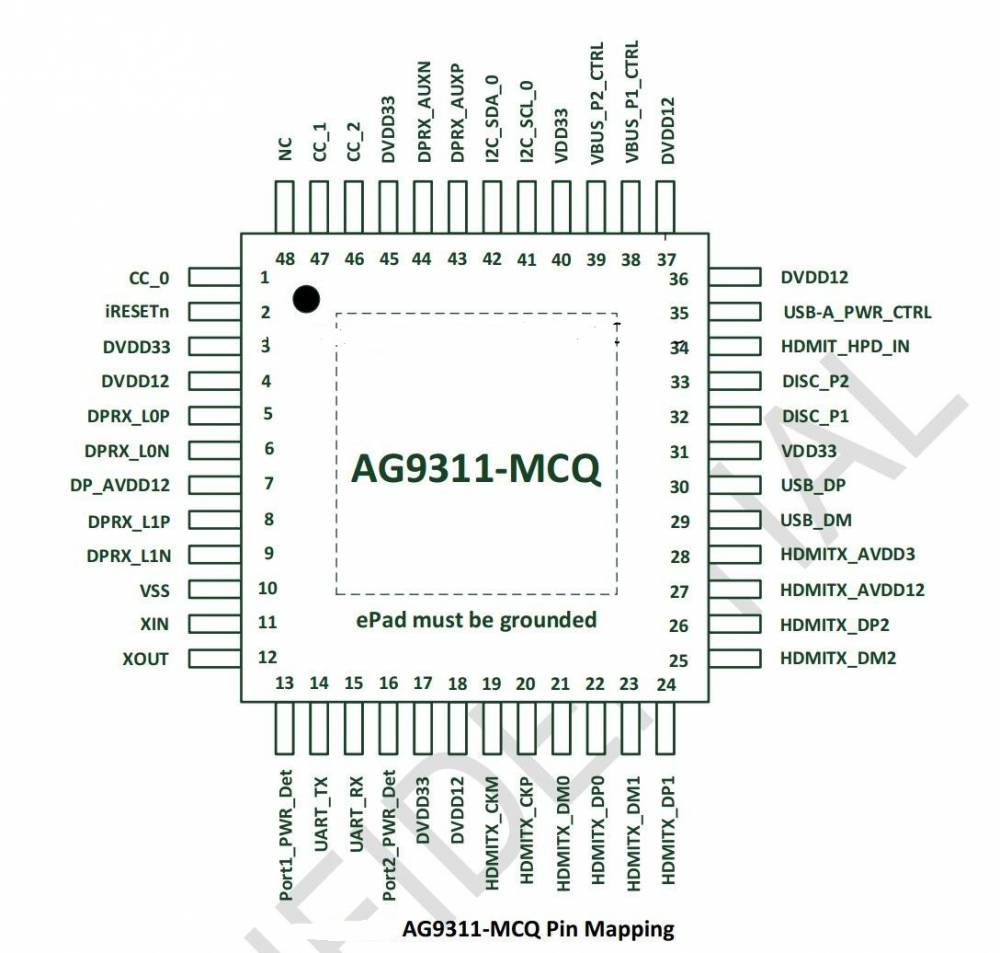

三、AG9311MCQ的管脚配置和管脚说明

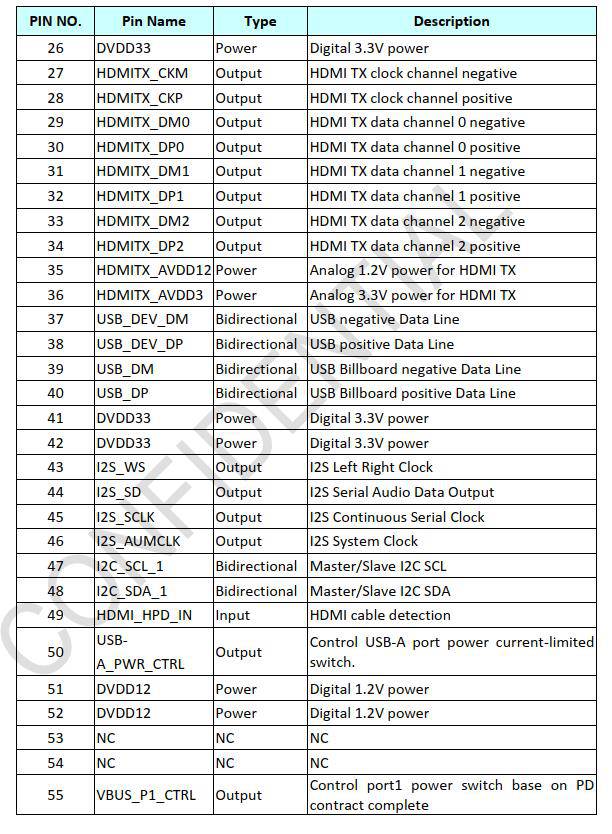

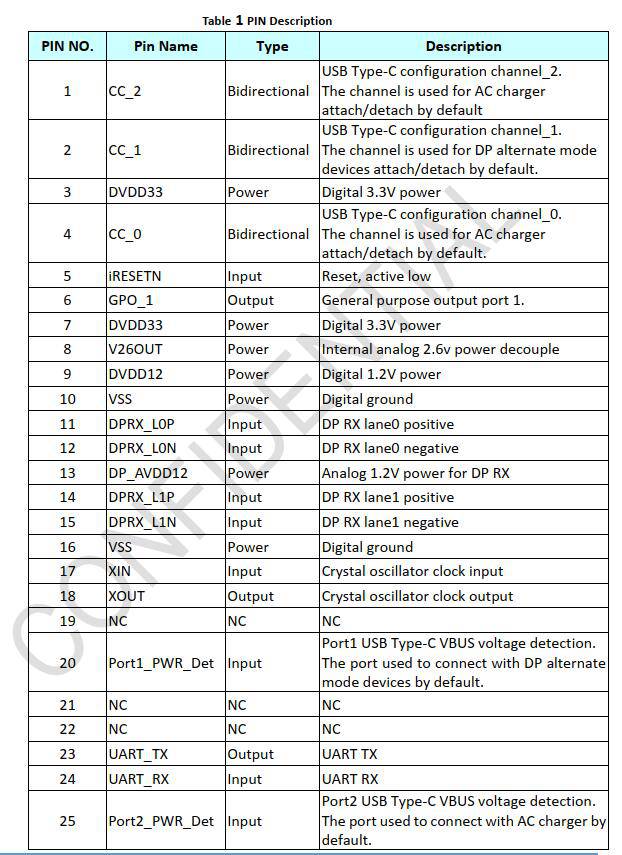

AG9311MCQ管脚说明

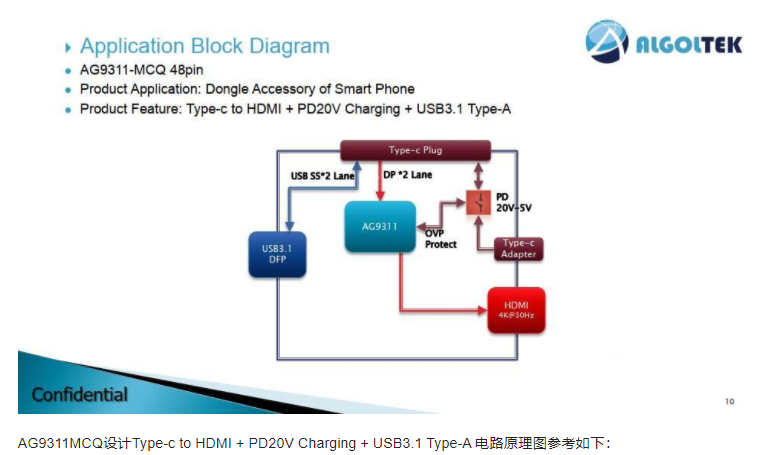

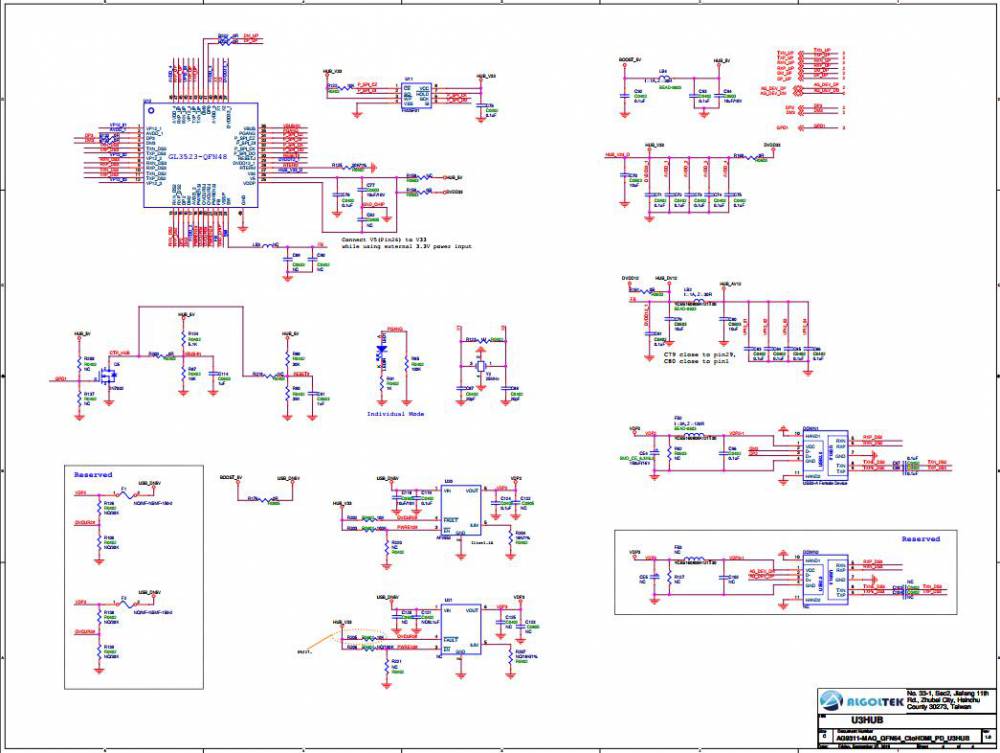

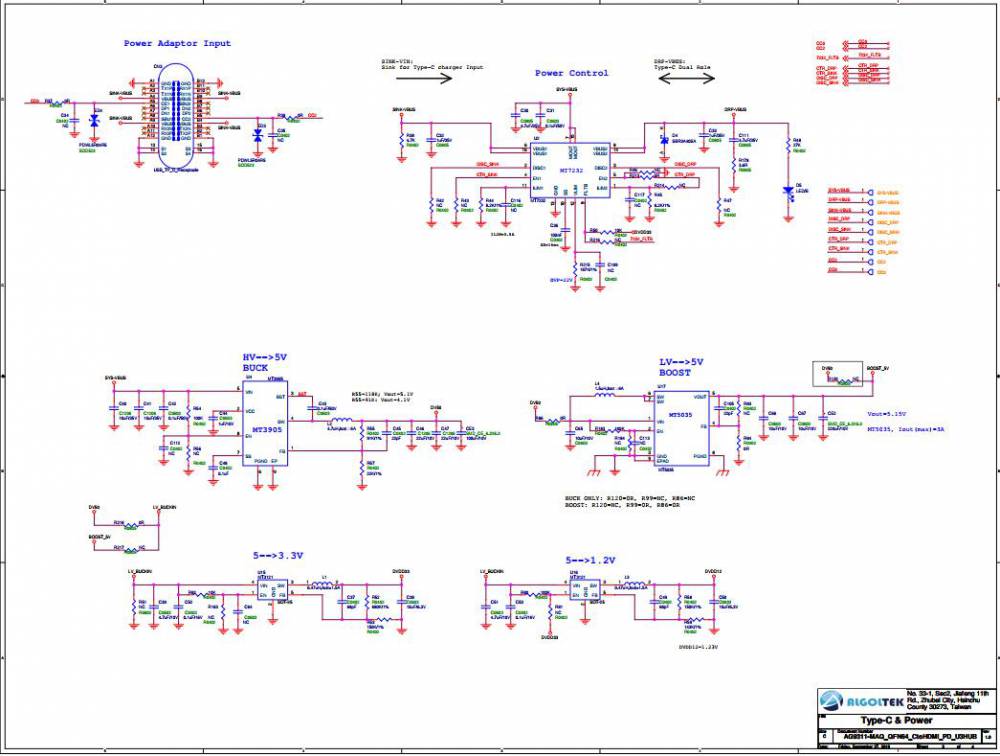

AG9311MCQ设计Type-c to HDMI + PD20V Charging + USB3.1 Type-A 多功能扩展坞结构方框图：
