ALGOLTEK AG7210系列提供开关功能，允许多达三个HDMI或DVI视频流传输到一个显示***设备。HDMI符合HDMI 2.0b规格，支持高达4096x2160/60Hz的分辨率。DVI支持分辨率高达1920x1200/60Hz。支持的TMDS比特率为6Gbps，总比特率为吞吐量为14.4 Gbps（4.8 Gbps/通道）。

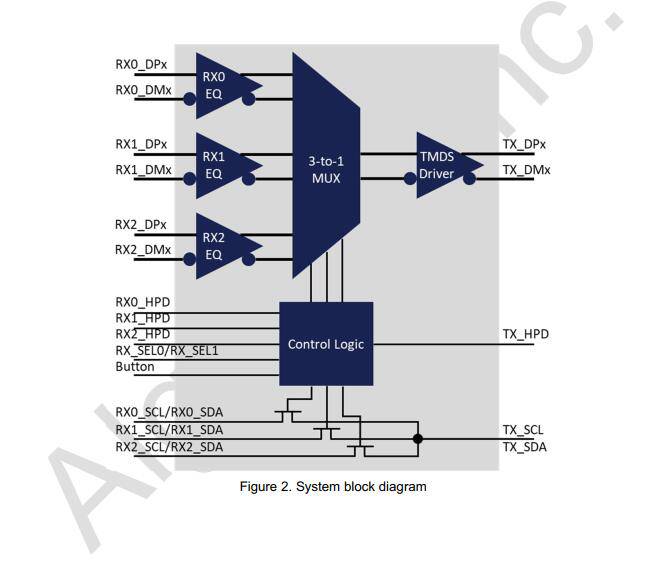

图1 AG7210系统框图
AG7210功能描述
A、 高清多媒体接口（HDMI）
AG7210系列支持HDMI视频流，符合HDMI 2.0规范。HDMI协议允许每个颜色通道在源和***之间传输单个RGB颜色、音频数据和辅助数据设备。视频传输格式采用TMDS编码，二进制数据采用8b/10b编码算法。
HDMI 2.0规范允许TMDS比特率高达6gbps，TMDS时钟率为TMDS比特的1/40速率，可达150兆赫。总吞吐量为14.4 Gbps（4.8 Gbps/信道）。
AG7210系列支持4096x2160/60Hz的VESA或CEA分辨率。
B、 数字视频接口（DVI）
AG7210系列支持单链路DVI视频流。单链路DVI连接由四个tmdslink组成。其中三个链接表示视频信号的RGB组件（红色、绿色和蓝色），每个像素总共24位。第四个链路携带像素时钟。
在单链路模式下，TMDS时钟速率为165mhz，支持1920x1200/60Hz的VESA分辨率或1920x1080p/60Hz的CEA分辨率。
C、 输入选择准则
输入由RX_SEL0、RX_SEL1和按钮引脚选择。
[RX_SEL1:RX_SEL0]=00:RX0将被选择为输入
[RX_SEL1:RX_SEL0]=01:RX1将被选择为输入
[RX_SEL1:RX_SEL0]=10:RX2将被选择为输入
[RX_SEL1:RX_SEL0]=11:无将被选作输入
[RX_SEL1:RX_SEL0]=浮动：按钮引脚将用作输入选择控制
D、 输入均衡比
RX_EQ#引脚和连接在按钮引脚和接地之间的电阻值将定义
输入均衡。
当RX_EQ#设置为高电阻时：
当RX_EQ#设置为高电阻时：
