台湾鑫创SSS1700USB耳机麦克风USB音频芯片台湾鑫创代理

SSS1700参数特性：

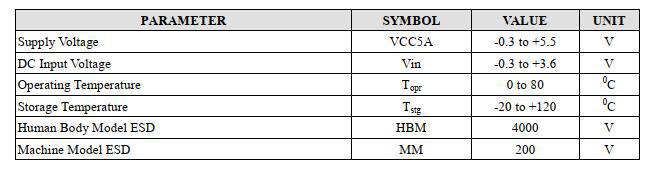

  1.额定值

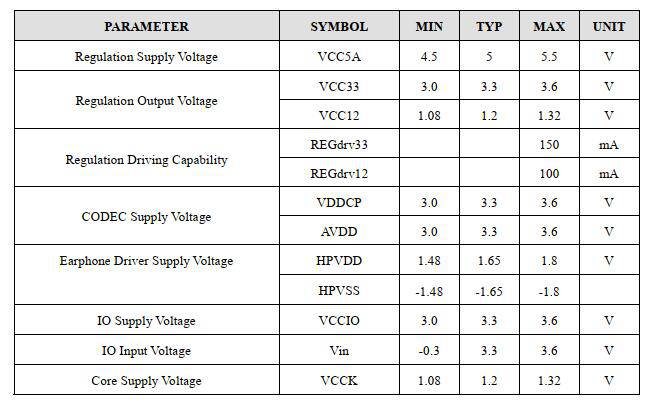

   2.直流特性

3. 交流特性

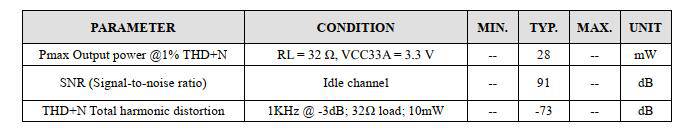

耳机输出

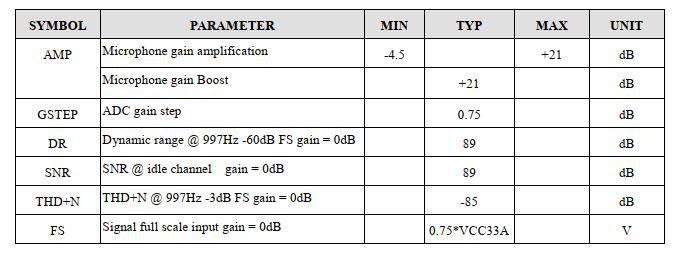

麦克风输入特性

4.引脚描述

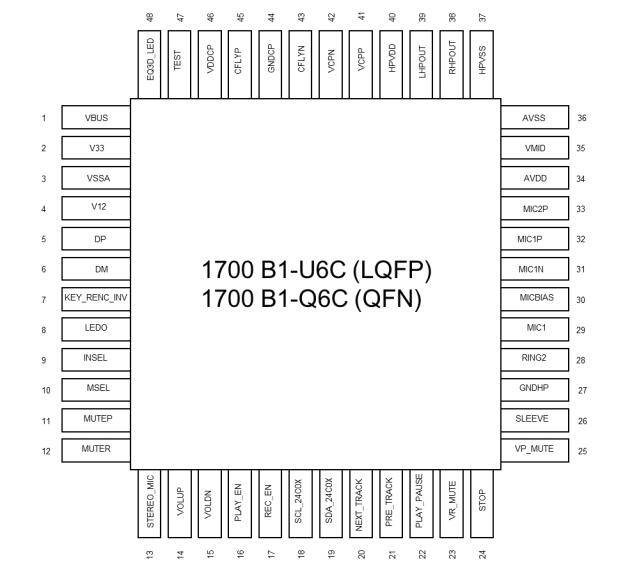

48脚LQFP/QFN的引脚输出图

引脚列表表

播放、录制和功能选项

插入路径选择功能选项

5.方框图和说明

USB模式下的线路默认设置

自动增益控制（AGC）

SSS1700具有AGC（自动增益控制）功能。它可以自动调整ADC的输出范围，使ADC的输出保持在一个稳定的范围内。AGC控制原理图如下，增益可调范围为-23dB~+40dB，每级1dB可调。

AGC参数设置可在EEPROM中设置。控制特性包括时间稳定性、误差范围、主动方式、保持时间、调速等，这些参数需要单独设置。其运行图如下：

AGC调谐的目标是在两条蓝线以内。如图前所示，信号低于蓝线间隔，则AGC放大器将信号调至蓝线范围。类似地，在图中，信号超过蓝色间隔，然后AGC将信号降低到蓝色范围。

多功能按键（4键）
