1.CS5213介绍
Capstone CS5213 HDMI到VGA转换器结合了HDMI输入接口和模拟RGB DAC输出。带支持片上音频数模转换器，节省成本，优化电路板空间。嵌入式单片机基于工业标准8051内核。
CS5213是一款专门用于HDMI转VGA音视频转换方案芯片，且有带II2S信号输出。它可以将HDMI信号转换为标准VGA信号它可以在适配器、智能电缆等设备中设计
CS5213参数特性：
将HDMI 1.4b转换为VGA
AG6200支持高达1920x1200@60Hz的视频分辨率：AG6200支持热插拔检测内置晶体，无需***晶体。内置5V至1.2V稳压器核心电压1.2V符合HDCP 1.4规范的片上HDCP引擎集成片上HDCP密钥CS5213支持2通道IIS音频接口,CS5213支持1080i分辨率
CS5213设计HDMI转VGA带DAC模拟音频输出应用场景。
一、CS5213特性参数：
HDMI 1.4兼容接收机
VGA输出接口，DAC速度高达~200 MHz像素速率，8位
视频分辨率支持高达1920x1200@60以及1920X1080@60Hz
内置振荡器，无需外部晶体
嵌入式线性衰减调节器（LDO）
嵌入式MCU
符合HDCP 1.4规范的片上HDCP引擎（可选）
集成片上HDCP 1.4键（可选）
嵌入式EDID（如果终端设备没有，CS5213将响应EDID）
使用内部预装ROM支持EEPROM自由模式
支持自动节电模式
支持VGA连接检测
内部上电复位（POR）
双通道16位分辨率sigma-delta DAC
支持音频采样频率（Fs）：高达48KHz
I2C从接口和HDMI DDC接口可用于调试和固件更新。
QFN32 4x4包装

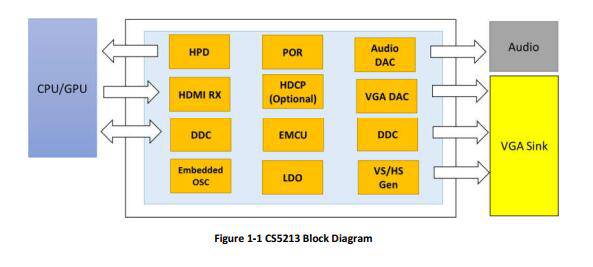

二、CS5213设计HDMI 转VGA带DAC输出的结构方框图：

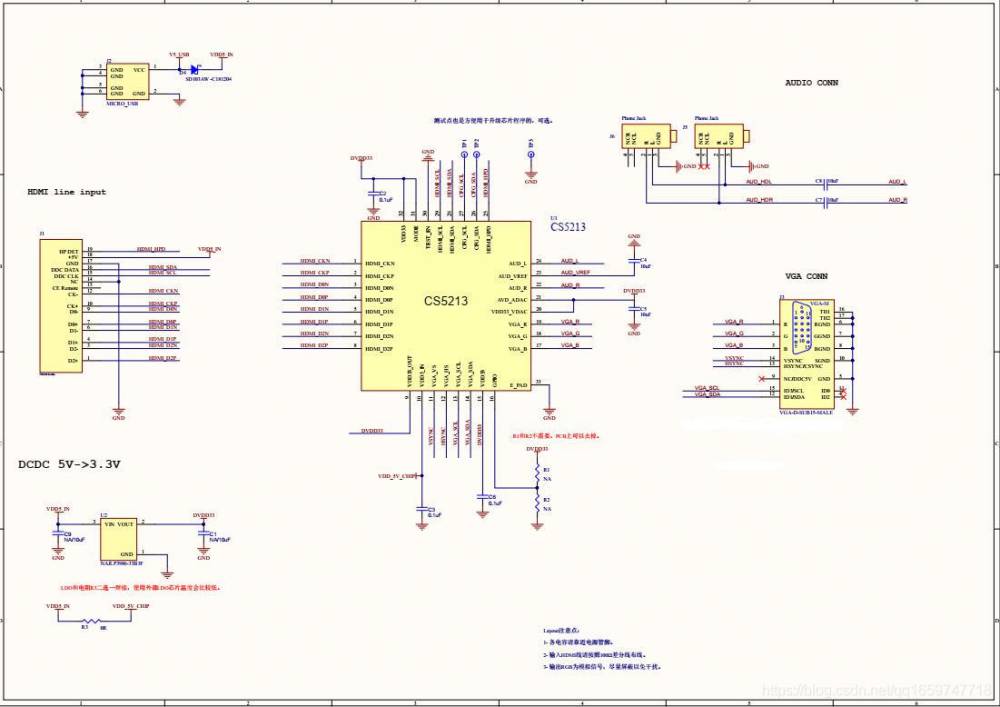

三、CS5213设计HDMI 转VGA带DAC音频输出的电路原理图如下：

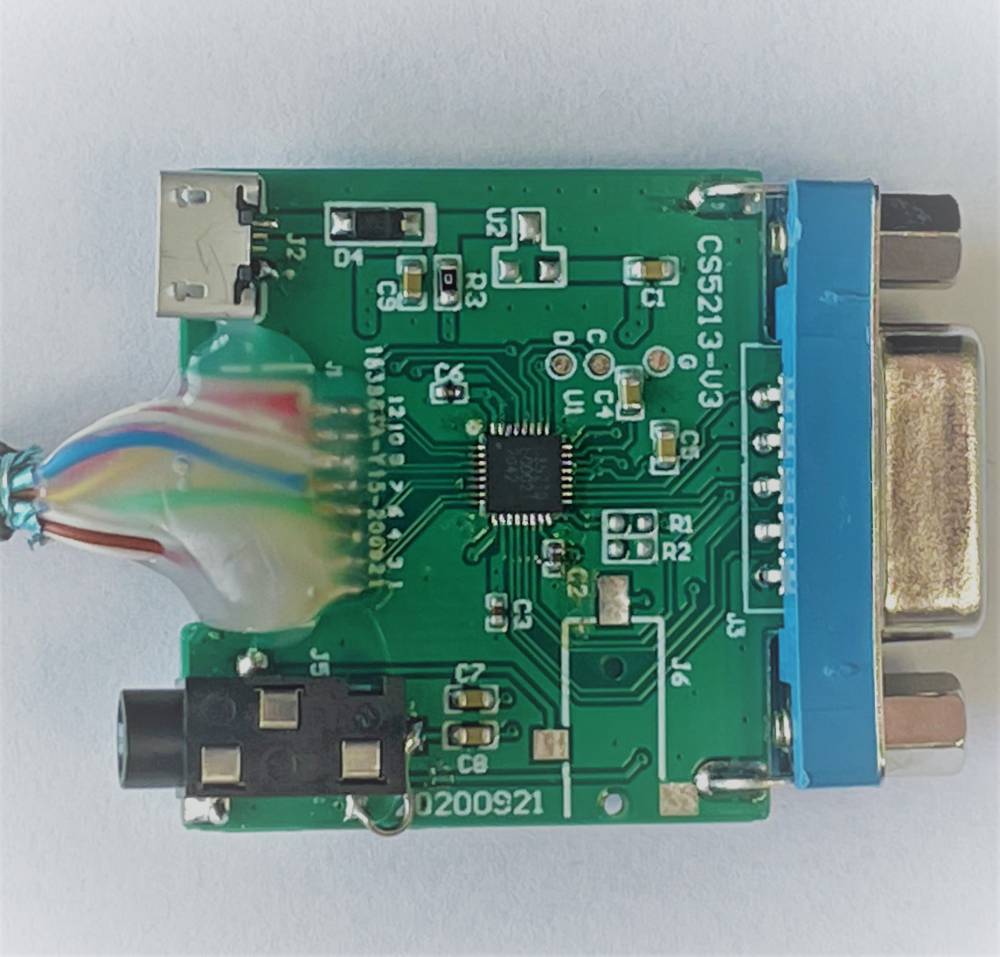

CS5213设计HDMI转VGA带DAC音频输出的电路PCB板如下：

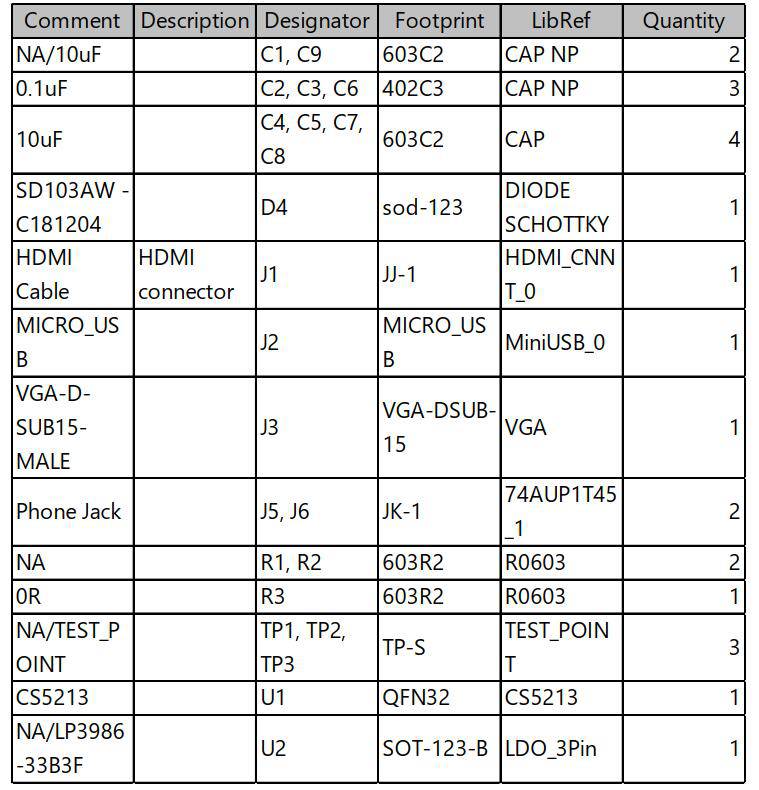

以上PCB板涉及到的电子元器件BOM表如下：
综上可以见，CS5213外围器件较少，整体BOM成本较低性价比较高
