低BOM成本替代RTD2166 IT6561 DP转VGA方案设计|CapstoneCS5212替代RTD2166|CS5212替代IT6516
Realtek RTD2166 ITE IT6561这两款都是单芯片显示器端口到VGA的控制芯片，Realtek RTD2166 ITE IT6561主要适用于多个Dongle市场和Displayport显示应用，如笔记本电脑、主板、台式机、DP转换器和对接系统。
CS瑞奇达Capstone CS5212可以完全替代和兼容RTD2166、IT6561，且在替代RTD2166的过程中，不需要更改任何电路，可以直接PIN TO PIN替代RTD2166，且CS5212内置晶振，整体方案设计过程中，只需要3个电容和5个电阻就可以设计整个方案，其电路板整体的BOM成本较RTD2166要低，外围精简电路和减少的元器件使得整个方案更具有性价比。
CS5212详细的参数如下所示：
2lane通道VESA DisplayPort v1.1兼容接收机
VGA输出接口，DAC速度高达210MHz，8位
分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
嵌入式微控制器
嵌入式EDID（如果终端设备没有，CS5212将响应EDID）
嵌入式V-sync/H-sync 5V缓冲器
使用内部预吹ROM支持EEPROM自定义模式
内部电源复位（POR）
QFN32 封装
DisplayPort数字输入特性
支持2通道数字输入，高速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）
符合VESA DisplayPort v1.1
内置高性能自适应均衡器
支持1-MHz AUX channel
支持HPD
VGA输出接口特性
z三重8位DAC（数模转换器），时钟高达210 MHz
嵌入式V-sync/H-sync 5V缓冲器
用于VGA连接器引脚的HBM 4-KV
VESA VSIS v1r2兼容
内置MCU控制器
业标准8051芯
支持I2C主从，支持400kHz。
电力与技术参数特性
3.3V电源
V-sync/H-sync 5V缓冲器的5V选项
超低待机功率<100uW
所有引脚的HBM 8-KV
综上所示：
CS5212参数特性与 RTD2166 ITE IT6561基本一致，在功能实现上是可以完全替代 RTD2166 ITE IT6561的。

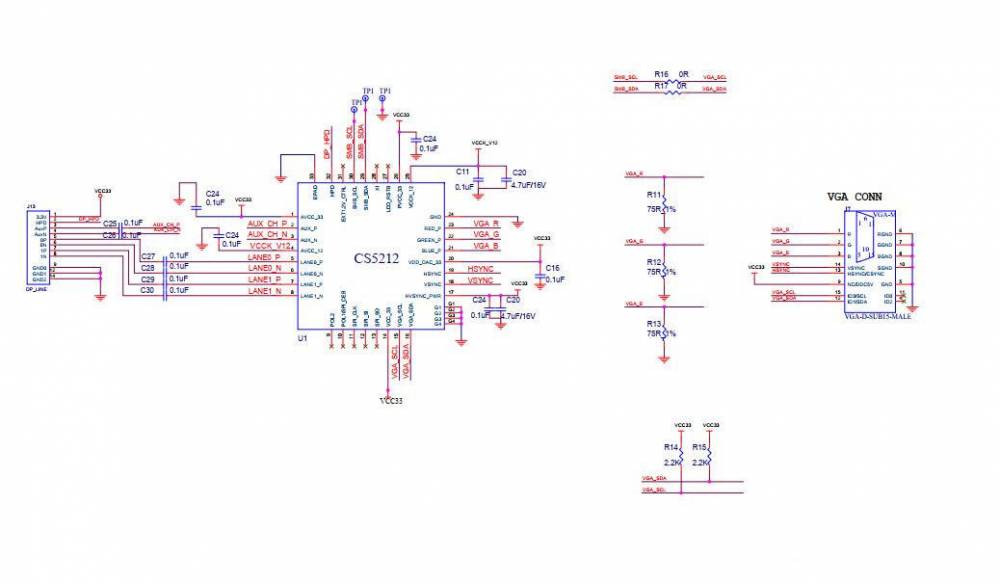

CS5212设计DP转VGA信号转换器方案电路设计原理图如下：

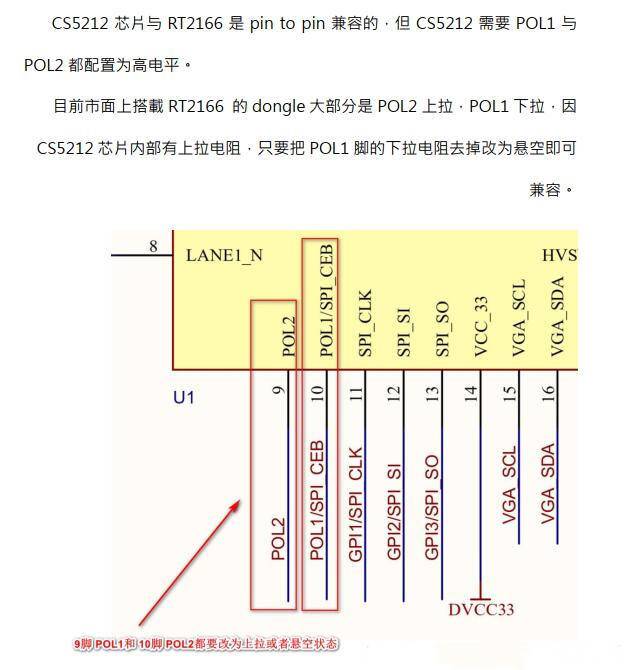

CS5212 可以PIN TO PIN 替代RTD2166电路原理图更改方式：
