替代联阳IT6564方案|瑞奇达CS5262替代IT6564设计DP转HDMI+VGA扩展坞方案|Capstone CS5262设计参考

     联阳IT6564:带嵌入式MCU的单芯片4通道DisplayPort1.2到HDMI2.0/VGA转换器

      联阳IT6564是一种高性能的单芯片显示端口到HDMI和VGA转换器。IT6564FN结合DisplayPort接收机、HDMI发射机和三重DAC,通过转换功能支持DisplayPort输入和HDMI/VGA输出。

内置DisplayPort***完全兼容DisplayPort 1.2a和HDCP 1.3/2.2规范。采用4通道HBR2(高比特率2)配置,DP***可支持高达WUXGA(1920x1200@120Hz)或WQXGA(2560X1600 RB@120Hz)的VESA分辨率,或支持高达CEA分辨率的CEA分辨率120Hz时为1080P或者60Hz时为4Kx2K。此DisplayPort***还支持辅助信道上的MCC。

内置HDMI发射机是一款高性能HDMI 2.0发射机,完全兼容HDMI 2.0、HDCP 1.4/2.2并向后兼容DVI 1.0规范。此HDMI发射机可支持高达36位(12位/色)的颜色深度,并确保高质量未压缩视频内容的可靠传输。除了支持各种视频输出格式外,此HDMI发射机还支持8通道数字音频,采样率高达192kHz,采样大小高达24位,以及HBR音频。内置的三个DAC可支持8位彩色,吞吐量为200MSPS。

    瑞奇达Capstone 新推出一款 CS5262  DP转HDMI 2.0+VGA音视频数据转换芯片,其功能和参数特性方面都是可以完全替代联阳IT6564这款方案芯片,且瑞奇达Capstone  CS5262 性能稳定,内置晶振,外围电路设计简单,整体方案性价比较高,非常适用于笔记本电脑、平板电脑和智能手机配件市场的扩展坞、扩展显示适配器和转换器的应用。

CS5262一般概述:

Capstone CS5262是一款高性能DP1.4到HDMI2.0b和VGA转换器,设计用于将DP1.4信号源连接到HDMI2.0***。CS5262AN集成了DP1.4兼容接收机和HDMI2.0兼容接收机发射机和VGA输出接口。

DP接口包括4条主通道、辅助通道和HPD信号。***支持每通道5.4Gbps(HBR2)数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥,用于数字音视频内容的安全传输。

HDMI接口包括4个TMDS时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率,足以处理高达FHD 1080p 120Hz和UHD 4k 60Hz格式的视频分辨率。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP,CS5262AN允许安全传输受保护的内容。嵌入式密钥可提供级别的HDCP密钥安全性。

CS5262详细的参数特性如下:

VESA DisplayPort TM(DP)v1.4兼容接收机

HDMI规范v2.0b兼容发射机,数据速率高达每通道6-Gbps。

内置振荡器,无需外部晶体

嵌入式MCU和SPI-flash

嵌入式V-sync/H-sync缓冲区

嵌入式EDID(如果终端设备没有,CS5262AN将响应EDID)

支持HDCP 1.4和HDCP2.3,带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

DisplayPort输入(***)参数特性

VESA DisplayPort TM v1.4兼容。支持4lan。

高达HBR2(5.4-Gbps)输入。内置高性能自适应均衡器。支持1兆赫辅助信道

支持热插拔检测(HPD)

HDMI数字输出特性

HDMI 2.0b兼容

每个通道的数据速率高达6-Gbps

支持高达3840 x2160@60Hz 或者4096x2160@60Hz

音频流处理

LPCM和压缩音频编码格式

192k Hz x8通道的音频采样率支持高动态范围(HDR)元数据处理

VGA输出接口特性

时钟频率高达210MHz的三重8位DAC(数模转换器)

支持高达1920x1200x60、1920x1440x60(缩小消隐)、2048x1152x60(缩小消隐)和2048x1536x60(减少消隐)

嵌入式V-sync/H-sync缓冲区

符合VESA VSIS v1r2

支持I2C主从高达400 kHz

HBM 4KV用于连接器引脚

8*8mm QFN68,带e-Pad

电力与技术

5V/1.0V系统电压,集成3.3V LDO

CS5262应用途径:


 DP转HDMI/VGA转换器

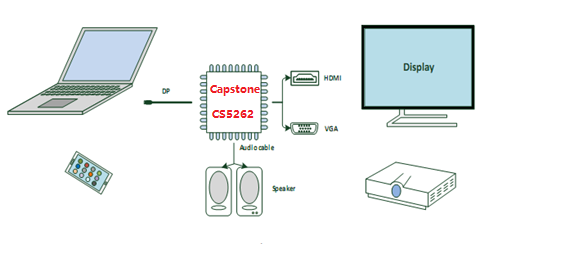

CS5262设计DP转HDMIM+VGA 拓展坞转换器替代联阳IT6564方案设计框图如下所示:


CS5262设计DP转HDMIM+VGA 拓展坞转换器替代联阳IT6564方案电路原理图如下附件中所示:
