Capstone CS5262设计DP转HDMI4K60HZ+VGA 1080P音视频转换器方案应用|瑞奇达CS5262芯片方案设计讲解|CS5262demoboard参考电路

CS5262专门用于设计DP转HDMI2.0b 4K60hz+VGA 1080P转换器方案芯片。

CS5262集成了DP1.4兼容接收机和HDMI2.0兼容接收机发射机和VGA输出接口。DP接口包括4条主通道、辅助通道和HPD信号。***支持每通道5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。HDMI接口包括4个***小化传输差分信号时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz和UHD 4k 60Hz格式的视频分辨率。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5262允许安全传输受保护的内容。嵌入式密钥可提供级别的HDCP密钥安全性。

CS5262的应用方式：

USB TYPEC 拓展坞或者USB TYPEC 扩展底座等产品的转换等产品的设计与开发

CS5262设计DP转HDMI 4K60HZ+VGA1080P转换器设计结构框图如下：

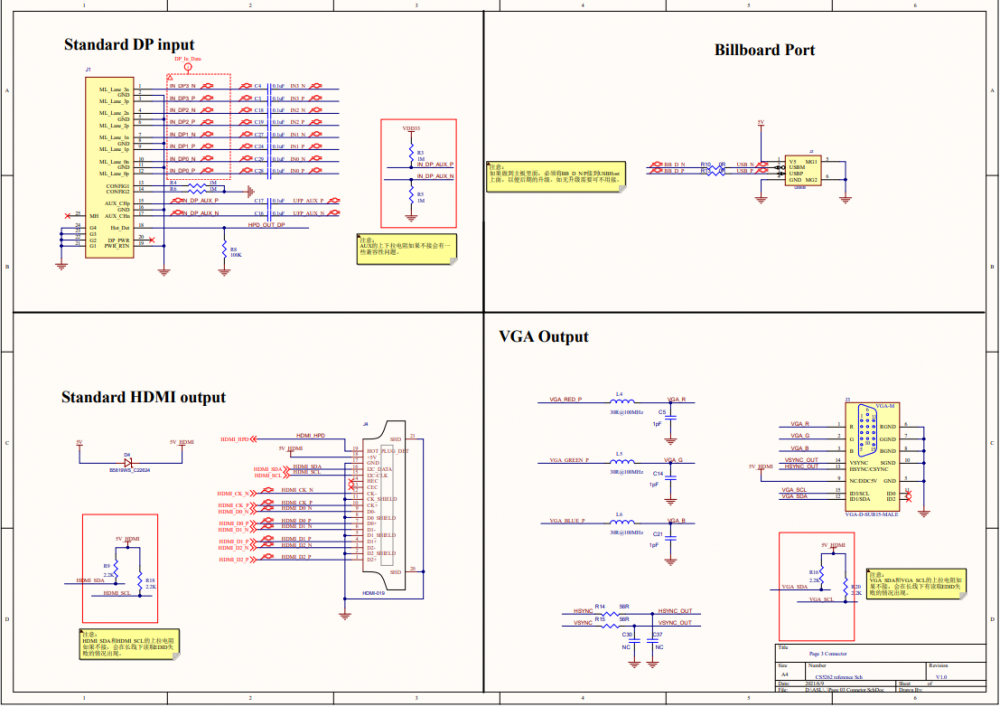

CS5262设计DP转HDMI+VGA转换器方案电路原理图或者CS5262demoboard原理图参考如下所示：

CS5262根据以上电路原理图设计的转换器PCB板或者CS5262测试板如下：
