IT6564是一种高性能的单芯片显示端口到HDMI和VGA转换器。IT6564FN结合DisplayPort接收机、HDMI发射机和三重DAC，通过转换功能支持DisplayPort输入和HDMI/VGA输出。
内置DisplayPort***完全兼容DisplayPort 1.2a和HDCP 1.3/2.2规范。采用4通道HBR2（高比特率2）配置，DP***可支持高达WUXGA（1920x1200@120Hz）或WQXGA（2560X1600 RB@120Hz）的VESA分辨率，或支持高达CEA分辨率的CEA分辨率120Hz时为1080P或者60Hz时为4Kx2K。此DisplayPort***还支持辅助信道上的MCC。
Capstone CS5262是一款高性能DP1.4到HDMI2.0b和VGA转换器，设计用于将DP1.4信号源连接到HDMI2.0***。CS5262AN集成了DP1.4兼容接收机和HDMI2.0兼容接收机发射机和VGA输出接口。
DP接口包括4条主通道、辅助通道和HPD信号。***支持每通道5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。
综上看见CS5262在功能特性上，跟IT6564是一致的，且CS5262HDMI输出端信号能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz和UHD 4k 60Hz格式的视频分辨率。
CS5262采用嵌入式MCU和Flash，可通过ISP接口或DP AUX通道进行编程。客户不需要外置Flash和MCU，可以节省BOM成本和板卡尺寸。
下面分别讲述一下IT6564与CS5262参数差异：
IT6564特性：
功能（DisplayPort***）
符合DisplayPort规范V1.2a，数据速率为1.62/2.7/5.4 Gbps（低比特率/高比特率/高比特率2）
支持灵活的1/2/4通道配置；完全支持21.6Gbps数据速率（4通道，5.4Gbps）
支持DPCD Rev.1.2
支持静态高动态范围（HDR）的元数据传输
支持HDCP 1.3/2.2，内置HDCP密钥
在AUX上支持MCC
支持3D显示左/右字段/帧
支持高达0.5%下行扩频的扩频时钟，以减少EMI
具有可编程系数的RGB和YCbCr颜色空间之间的双向颜色空间转换（CSC）。
支持8通道、未压缩LPCM I2S音频，采样率为32~192 kHz，采样大小为16~24位，支持HBR音频。
CS5262参数特性：
支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。
支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc
192KHz x8通道的音频采样率
LPCM和压缩音频编码格式
用于芯片控制的辅助通道、I2C主机接口
DisplayPort输入（***）
VESA DisplayPort TM v1.4兼容。支持4lan。
高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道
支持热插拔检测（HPD）
HDMI数字输出
HDMI 2.0b兼容
每个通道的数据速率高达6-Gbps
支持高达3840 x2160@60Hz 或者4096x2160@60Hz
音频流处理
LPCM和压缩音频编码格式
192k Hz x8通道的音频采样率支持高动态范围（HDR）元数据处理
VGA输出接口
时钟频率高达210MHz的三重8位DAC（数模转换器）
支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x1152x60（缩小消隐）和2048x1536x60（减少消隐）
嵌入式V-sync/H-sync缓冲区
符合VESA VSIS v1r2

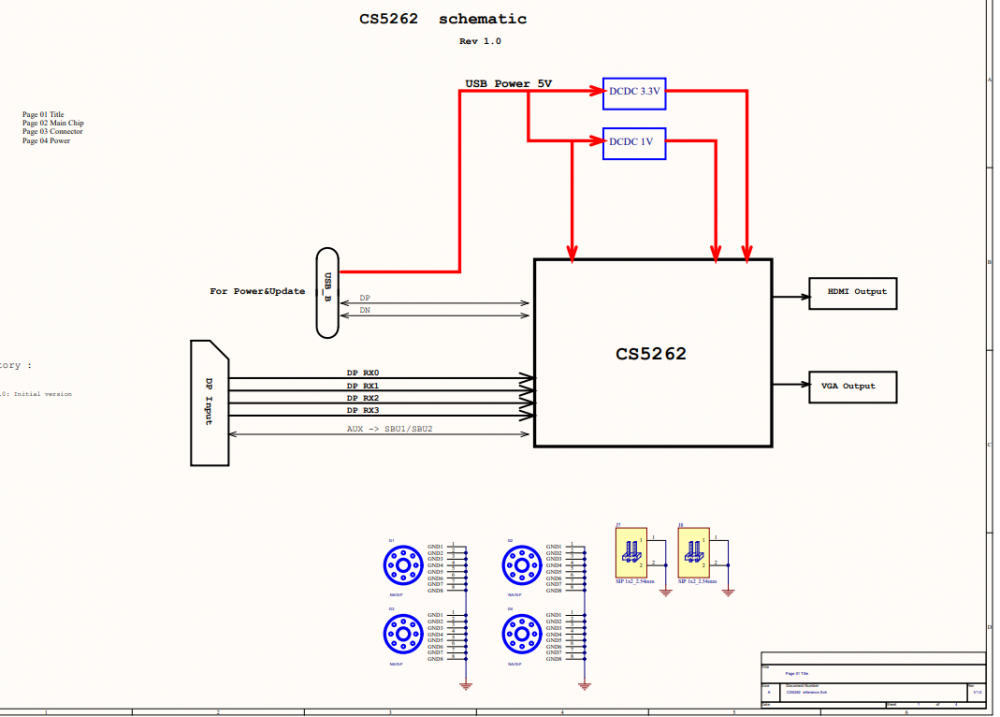

CS5262替代IT6564设计DP转HDMI+VGA转换方案设计结构框图如下：

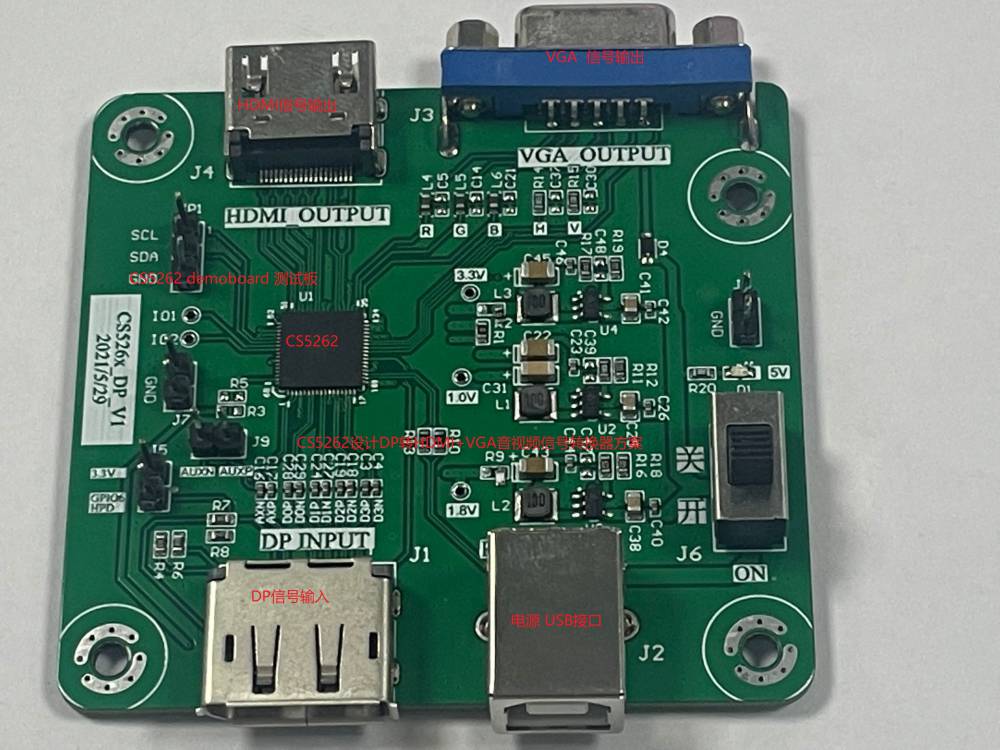

CS5262设计DP转HDMI+VGA 转换器PCB板如下：
