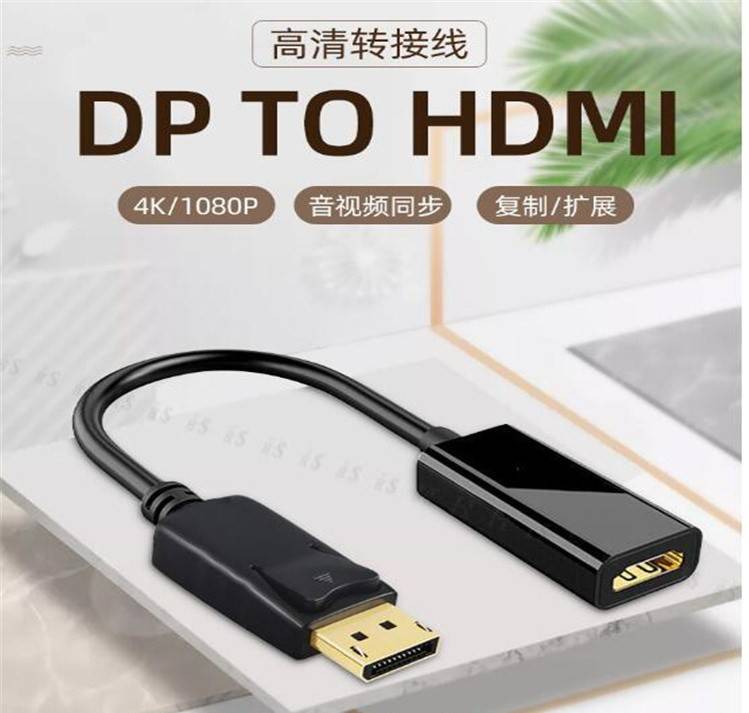

CS5216|CS5218设计产品如下所示：
CS5216|CS5218参数特性：
符合高达3.0Gbps的HDMI 1.4b规格
通过HDMI支持4K x 2K和3D视频格式
可进行水平移动的交流联轴器
可重复使用的直流耦合
用于补偿PCB和/或连接器损耗的可编程***均衡
抖动清洗锁相环，以实现合规性
优越的对内和对间去偏
内置DDC有源缓冲边带信号
可编程过渡调制差分信号输出预加重
自动断电管理
自动静噪故障安全和电源管理
I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器
内置AUX到I2C桥接器，支持仅AUX的GPU
低功耗
引脚控制模式或I2C控制模式的灵活性
HDMI数字输入
HDMI 1.4b兼容
内置高性能自适应均衡器
支持热插拔检测
HDMI数字输出
HDMI 1.4b兼容
每个通道的数据速率高达3-Gbps支持高达3840 x2160@30Hz 或者4096x2160@30Hz
CS5216支持通道的数据速率1080P
5x5mm QFN40 RoHS 兼容无铅封装
0° 至70°C工作温度范围
ESD: HBM 4 kV
电力与技术
单个3.3V电源
内置1.2V LDO，节省整体方案BOM成本
瑞奇达CS5216|CS5218设计DP转HDMI 转换方案设计参考电路：

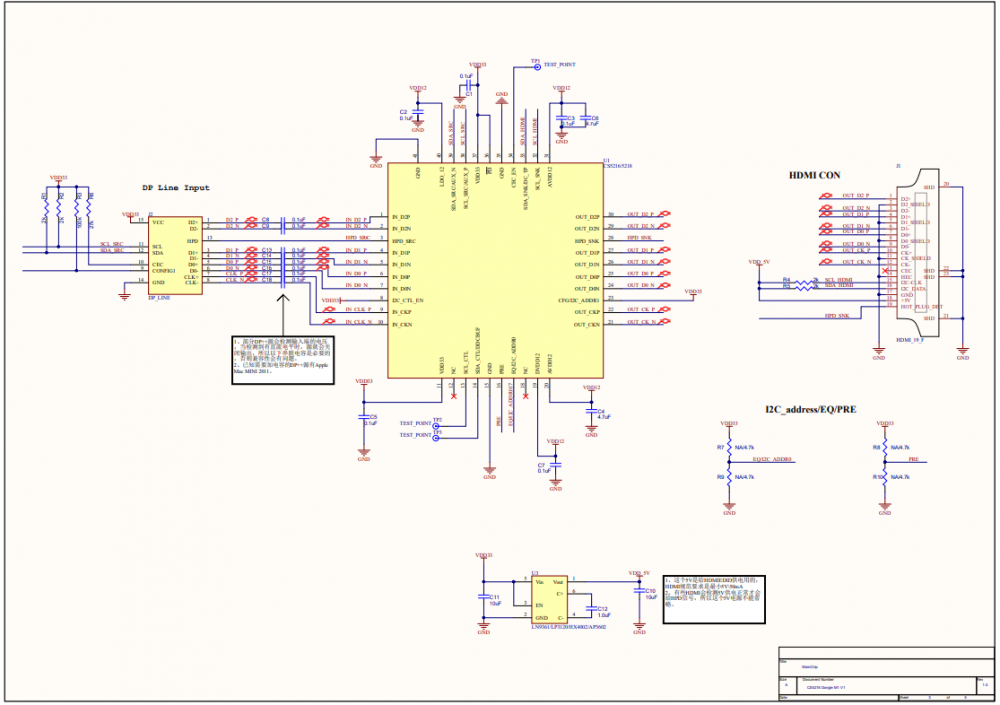

CS5216设计参考电路：
CS5218设计参考电路：
