Capstone CS5218专门用于设计DP转HDMI 4K 30HZ转换或者Display to hdmi 2.0b转接方案的产品，下面我们着重讲解一下CS5218的功能与参数特性，以及设计这类转换或者转接产品方案、参考电路、PCB板设计等。
一、CS5218概述
CS5218是一款单端口DP转HDMI2.0b转换器芯片，具有重新定时功能。它支持交流和直流耦合过渡调制差分信号高达3.0-Gbps的操作与可编程均衡和抖动清洗。它包括2路双模DP电缆适配器寄存器，可用于识别电缆适配器的功能。抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。
二、CS5218参数特性：
符合高达3.0Gbps的HDMI 1.4b规格
通过HDMI支持4K x 2K和3D视频格式
可进行水平移动的交流联轴器
可重复使用的直流耦合
用于补偿PCB和/或连接器损耗的可编程***均衡
抖动清洗锁相环，以实现合规性
优越的对内和对间去偏
内置DDC有源缓冲边带信号
可编程过渡调制差分信号输出预加重
自动断电管理
自动静噪故障安全和电源管理
I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器
内置AUX到I2C桥接器，支持仅AUX的GPU
低功耗
引脚控制模式或I2C控制模式的灵活性
HDMI数字输入
HDMI 1.4b兼容
内置高性能自适应均衡器
支持热插拔检测
HDMI数字输出
HDMI 1.4b兼容
每个通道的数据速率高达3-Gbps
支持高达3840 x2160@30Hz 或者4096x2160@30Hz
5x5mm QFN40 RoHS 兼容无铅封装
0° 至70°C工作温度范围
ESD: HBM 4 kV
电力与技术
单个3.3V电源
内置1.2V LDO

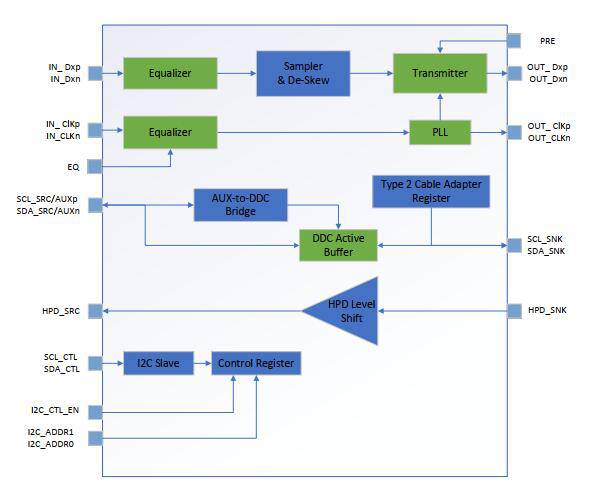

三、CS5218设计DP转HDMI 4K30HZ转接方案结构方框图：

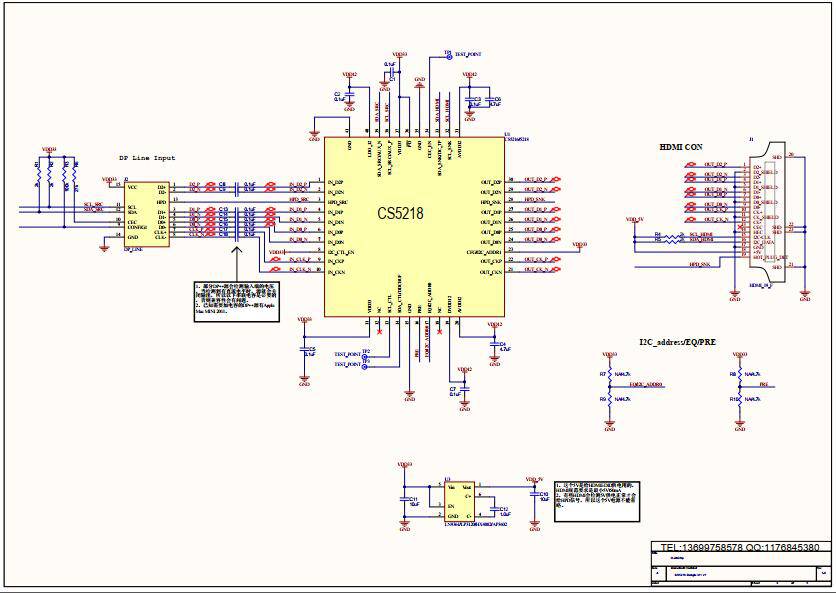

四、CS5218设计DP转HDMI2.0b或者DP转HDMI 4K 30Hz转换器方案电路原理图：
CS5218设计DP转HDMI转换器或者转接线方案PCB板图如下：
