Capstone CS5212设计DP显示端口到VGA转换器|CS5212参考电路|CS5212产品介绍
1.CS5212产品介绍
CS5212显示端口到VGA转换器结合了显示端口输入接口和模拟RGB DAC输出。嵌入式单片机基于工业标准8051核心。

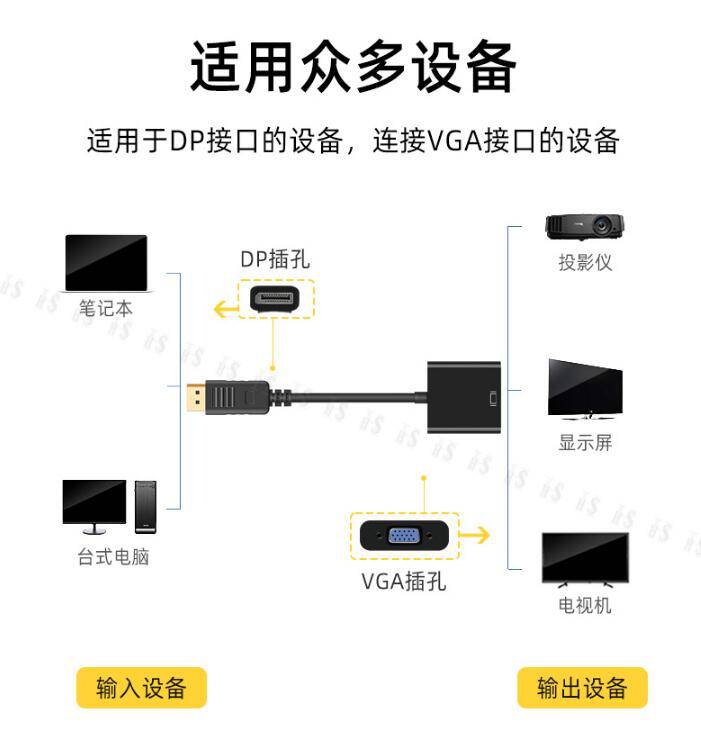

CS5212适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、DP显示和对接系统。
.CS5212Features特征
2-lane通道VESA DisplayPort v1.1兼容接收机
VGA输出接口，DAC速度高达210MHz，8位
分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
嵌入式微控制器
嵌入式EDID（如果终端设备没有，CS5212将响应EDID）
嵌入式V-sync/H-sync 5V缓冲器
使用内部预吹ROM支持EEPROM自定义模式
内部电源复位（POR）
QFN32 4x4封装
DisplayPort数字输入
支持2通道数字输入，速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）
符合VESA DisplayPort v1.1
内置高性能自适应均衡器
支持1-MHz AUX channel
支持HPD
VGA输出接口
z三重8位DAC（数模转换器），时钟高达210 MHz
支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x152x60（缩小消隐）和2048x1536x60（缩小消隐）
嵌入式V-sync/H-sync 5V缓冲器
用于VGA连接器引脚的HBM 4-KV
VESA VSIS v1r2兼容
内置MCU控制器
业标准8051芯
支持I2C主从，支持400kHz。
电力与技术
3.3V电源
V-sync/H-sync 5V缓冲器的5V选项
超低待机功率<100uW
所有引脚的HBM 8-KV

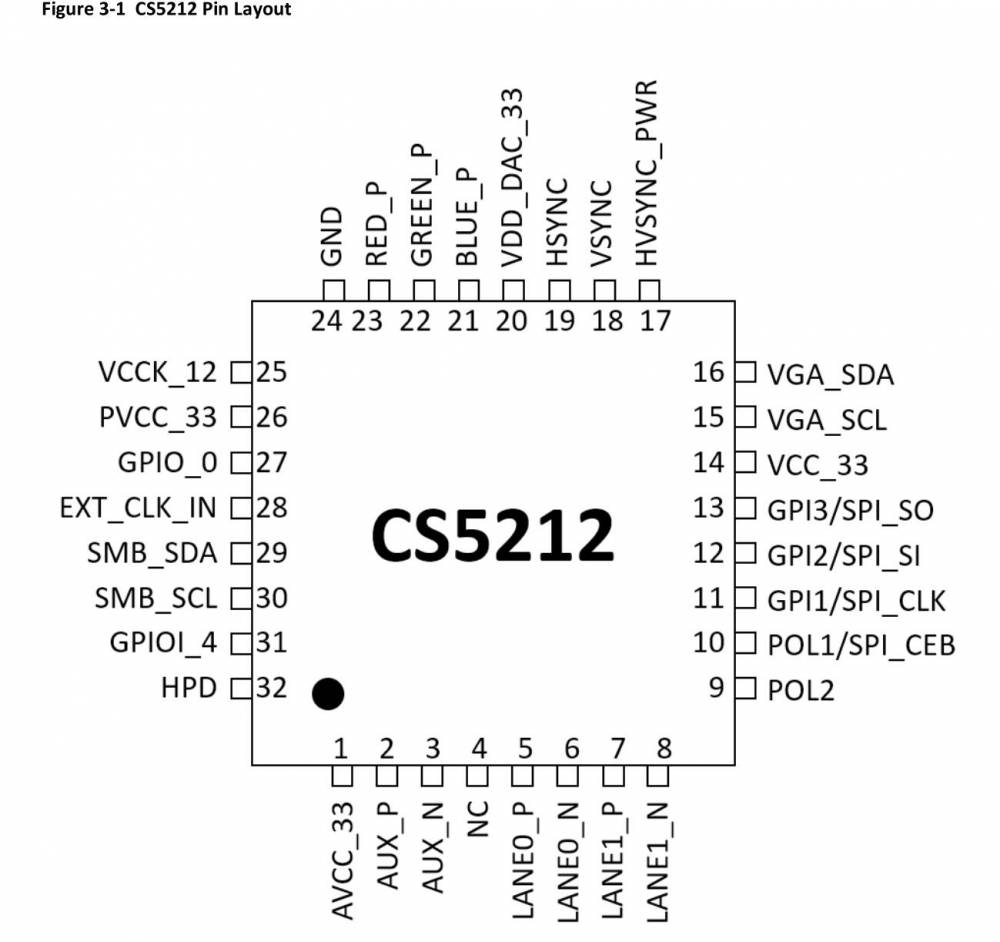

3.CS5212管脚配置和管脚说明

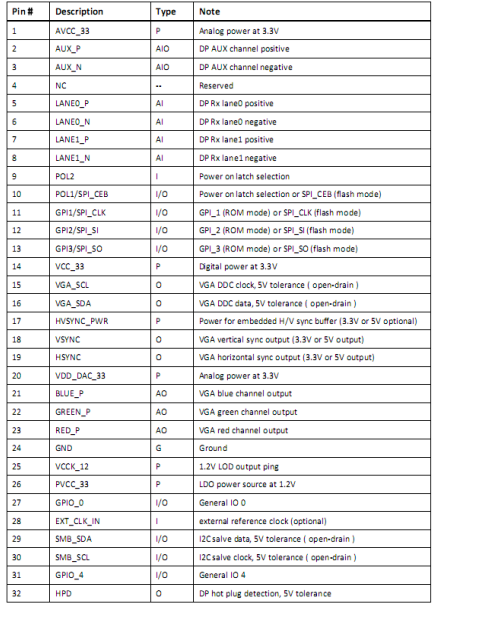

CS5212管脚说明：

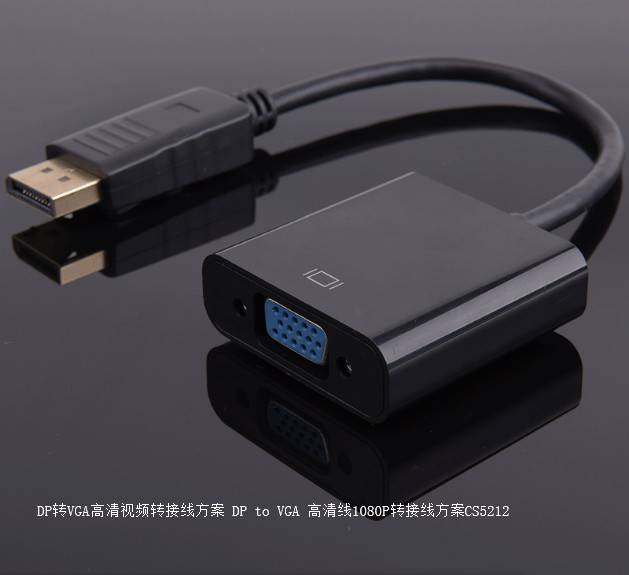

4.CS5212设计DP转VGA转换器或者DP转VGA转接线产品如下图所示：

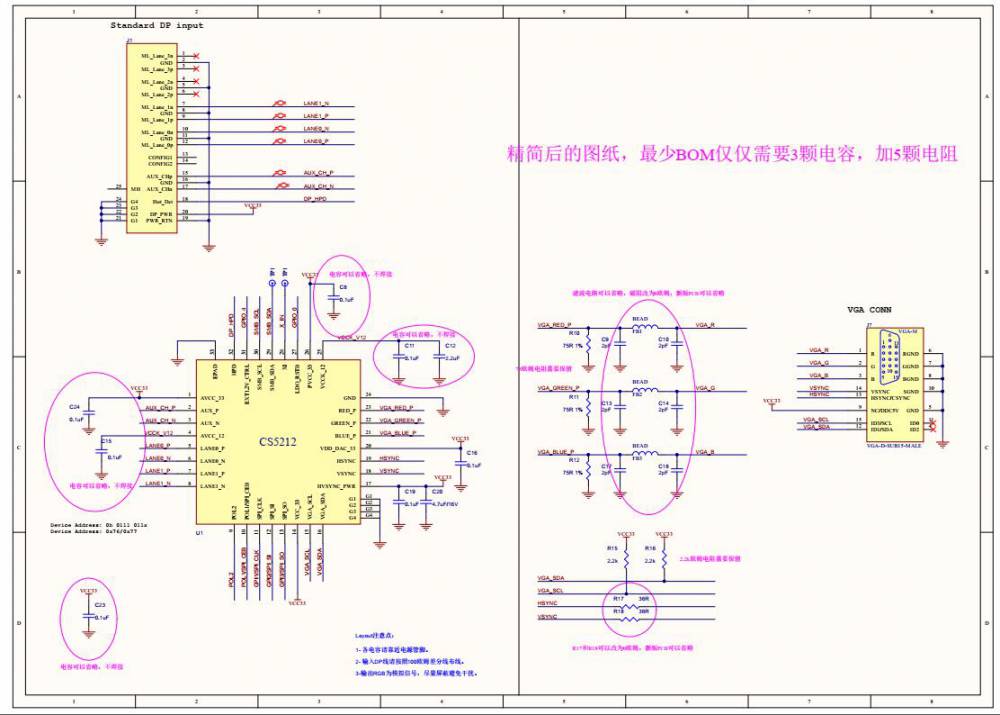

5.CS5212设计以上DP转VGA转换器或者DP转VGA转接线参考电路如下所示：

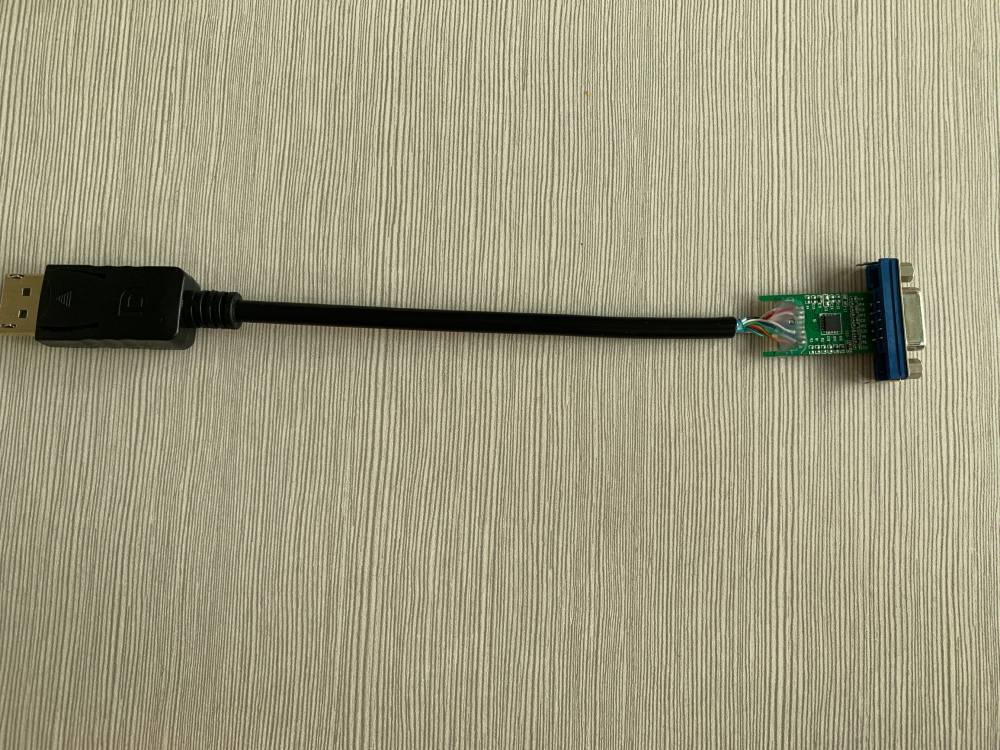

设计以上DP转VGA转换器或者DP转VGA转接线PCB板图如下所示：
