IT6516资料及经验设计|替代联阳IT6516方案|CS5212替代IT6516方案
T6516：是一款DP显示端口到VGA转换方案芯片。IT6516结合DisplayPort***和三重DAC，通过转换功能支持DisplayPort输入和VGA输出。内置DisplayPort***完全符合DisplayPort 1.1a规范。IT6516采用2通道HBR（高速率）显示端口***，可支持VESA分辨率高达WUXGA和UXGA。此外，内置的三重DAC可以支持多达8位深颜色。

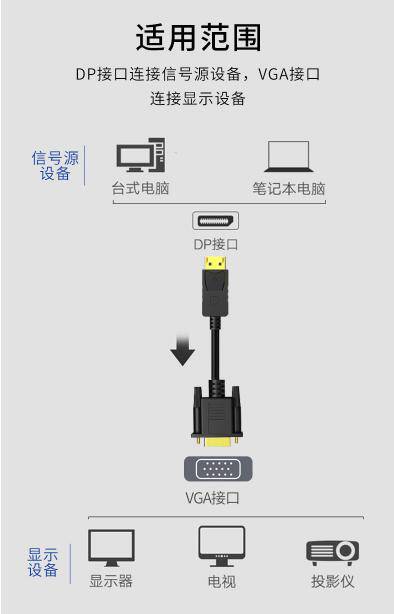

CS5212也是一种高性能的单片机显示端口到VGA转换器。单芯片CS5212提供高性能、高性价比的DP2VGA转换功能，它可以帮助现代NB或MB与传统的VGA专用投影仪、显示器和电视兼容。CS5212采用嵌入式MCU和Flash，通过ISP接口编程简单。客户不需要外置Flash和MCU，可以节省BOM成本和板卡尺寸。CS5212内置3.3V至1.8V电源调节器，可选择使用单个3.3V电源进行PCB设计，客户无需外部电源调节器，节省BOM成本和板尺寸。当系统同时提供1.8V和3.3V电源时，可以禁用CS5212的嵌入式调节器以节省功耗。
综上所述：CS5212不管在功能特性还是电路设计上都是可以完全替代IT6516的。且CS5212
采用嵌入式晶片，客户无需外部晶片及相关应用电路，以节省BOM成本及板尺寸。
下面分别讲述IT6516与CS5212的特性参数：
IT6516参数：
·符合DisplayPort规范V1.1a，数据速率为1.62/2.7 Gbps（低比特率/高比特率）
·支持灵活的1/2通道配置；5.4 Gbps数据速率支持（2通道，2.7Gbps）
·支持DPCD Rev.1.1
·支持高达0.5%下行扩频的扩频时钟，以减少EMI
·通过辅助通道直流电平支持源连接检测
·链路管理中的信号丢失自动检测
·智能电源管理
·嵌入Block0 EDID RAM以节省BOM成本
·符合“仅DP”或“DP++”源设备
功能（VGA DAC）
·Tripe 8位DAC转换器
·230 MSPS吞吐量
·嵌入式补偿电路。
·互补输出
·DAC输出电流范围为2mA至18.5mA
·VESA VSIS V1r2兼容
功能（组合）
·支持高达QXGA（2048x1536）、QWXGA（2048x1280 RB）、WUXGA（1920X1200 RB）和UXGA（1600x1200）VESA显示格式
·支持DP输入深颜色深度达12位，支持VGA输出颜色深度达8位
·嵌入式MCU和Flash
·VGA引脚上的8KV ESD保护（***模式）
·嵌入式3.3V至1.8V电源调节器
·嵌入晶体
·162 Mhz UXGA分辨率下的有源模式电流消耗约为245mA。
·QFN32（4mm x 4mm）封装
·符合RoHS（100%绿色可用）
CS5212参数特性：
总则
2-lane 通道 VESA DisplayPort v1.1 兼容接收机
VGA 输出接口， DAC 速度高达 210MHz， 8 位
分辨率高达 1920x1200x60（RB，缩小消隐）， 24 位色深，
1920x1440x60（RB，缩小消隐），或 2048x152x60（RB，缩小消隐）， 24 位
色深， 2048x1536x60（RB，缩小消隐）， 18 位色深。
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
嵌入式微控制器
嵌入式 EDID（如果终端设备没有， CS5212 将响应 EDID）
嵌入式 V-sync/H-sync 5V 缓冲器
使用内部预吹 ROM 支持 EEPROM 自定义模式
内部电源复位（POR）
QFN32 4x4 封装
DisplayPort 数字输入
支持 2 通道数字输入，速度为 RBR（1.62-Gbps） /HBR（2.7-Gbps）
符合 VESA DisplayPort v1.1
内置高性能自适应均衡器
支持 1-MHz AUX channel
支持 HPD
VGA 输出接口
z 三重 8 位 DAC（数模转换器），时钟高达 210 MHz
支持高达 1920x1200x60、 1920x1440x60（缩小消隐）、 2048x152x60
（缩小消隐）和 2048x1536x60（缩小消隐）
嵌入式 V-sync/H-sync 5V 缓冲器
用于 VGA 连接器引脚的 HBM 4-KV
VESA VSIS v1r2 兼容
内置 MCU 控制器
业标准 8051 芯
支持 I2C 主从，支持 400kHz。
电力与技术
3.3V 电源
V-sync/H-sync 5V 缓冲器的 5V 选项
超低待机功率<100uW
所有引脚的 HBM 8-KV
综上所述CS5212在参数特性上和IT6516是基本一致的，是可以完全替代IT6516。
CS5212设计DP转VGA转换器方案替代IT6516电路原理图如下所示：
