CS5212是DP转VGA 1080P 转换器芯片。
CS5218是DP转HDMI 4K30HZ转换芯片。
CS5212与CS5218参数特性：
CS5212：
2-lane通道VESA DisplayPort v1.1兼容接收机
VGA输出接口，DAC速度高达210MHz，8位
分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
嵌入式微控制器
嵌入式EDID（如果终端设备没有，CS5212将响应EDID）
嵌入式V-sync/H-sync 5V缓冲器
使用内部预吹ROM支持EEPROM自定义模式
内部电源复位（POR）
QFN32 4x4封装
CS5218：
符合高达3.0Gbps的HDMI 1.4b规格
通过HDMI支持4K x 2K和3D视频格式
可进行水平移动的交流联轴器
可重复使用的直流耦合
用于补偿PCB和/或连接器损耗的可编程***均衡
抖动清洗锁相环，以实现合规性
优越的对内和对间去偏
内置DDC有源缓冲边带信号
可编程过渡调制差分信号输出预加重
自动断电管理
自动静噪故障安全和电源管理
I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器
内置AUX到I2C桥接器，支持仅AUX的GPU
低功耗
引脚控制模式或I2C控制模式的灵活性

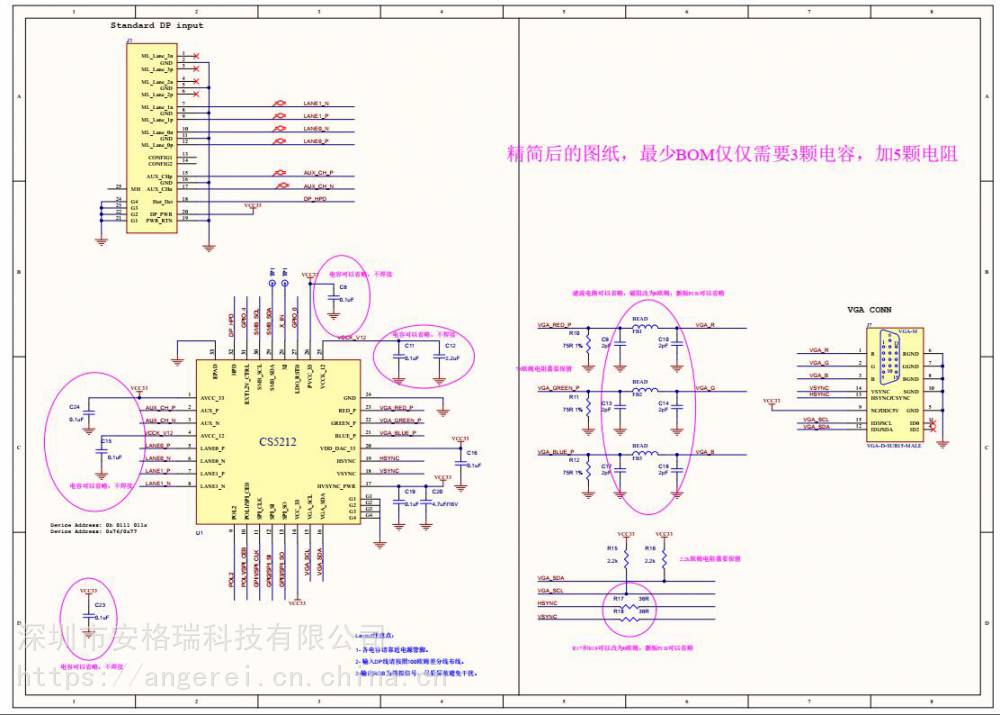

CS5212与CS5218设计DP转VGA 1080P或者DP转HDMI 4K 30HZ 电路管理图如下：

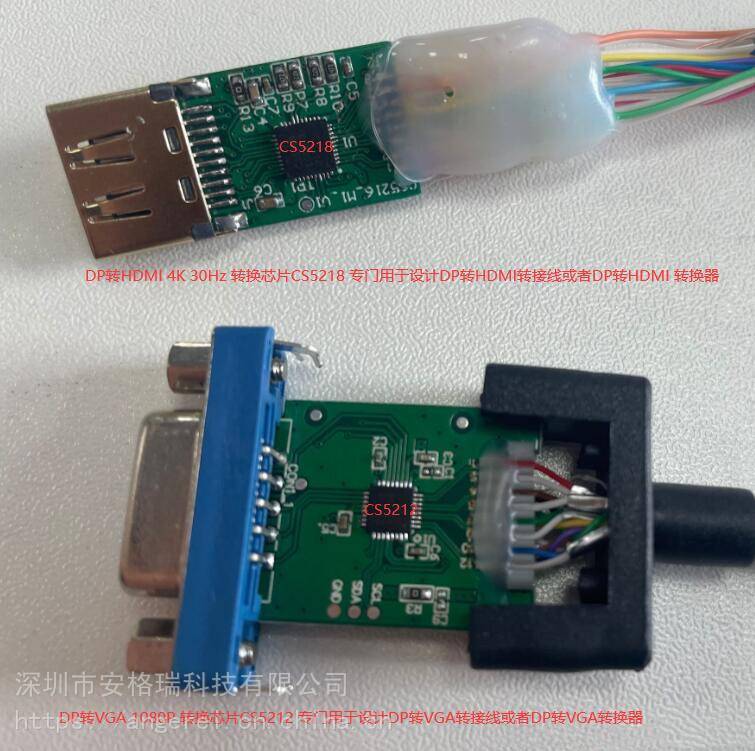

CS5212与CS5218两者设计DP转VGA 转接线或者DP转HDMI转接线PCB板如下所示：
综上可见，Capstone 开发的一系列芯片，CS5212、CS5218外围结构简洁，设计方案简单易画，整体BOM方案性价比较高，非常适用于音视频转接线类的产品设计与开发
