瑞昱RTD2172是TYPEC转HDMI4K60HZ音视频数据转换器芯片。瑞奇达CS5265可以替代兼容RTD2172，除了实现同等的转换功能外且整体方案成本和性价比方面比RTD2172要高，且外围器件较少设计简单芯片集成度较高。下面我们将详细讲解一下CS5265的功能概述、特性参数、设计结构框图、设计TYPE-C转HDMI4K@60HZ拓展坞电路原理图和设计方法。
CS5265功能概述：
CS5265是一款高性能Type-C/DP1.4至HDMI2.0b转换器，设计用于将USB type c源或DP1.4源连接至HDMI2.0b***。CS5265集成了DP1.4兼容接收机和HDMI2.0b兼容发射机。此外，CC控制器还用于CC通信，以实现DP Alt模式。DP接口包括4条主通道、辅助通道和HPD信号。***支持每通道5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。
CS5265特性参数：
USB Type-C规范1.2
VESA DisplayPort TM（DisplayPort）v1.4兼容接收机
HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。
支持所有USB Type-C通道配置（CC）
内置振荡器，无需外部晶体
嵌入式MCU和SPI-flash
嵌入式EDID（如果终端设备没有，CS5265AN将响应EDID）
支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。
支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc
192KHz x8通道的音频采样率
LPCM和压缩音频编码格式
用于芯片控制的辅助通道、I2C主机接口
USB Type-C DisplayPort（DP）Alt模式输入（***）
USB Type-C规范1.2和向后兼容Type-C规范1.0
CS5265输出HDMI2.0数据格式：
HDMI 2.0b兼容
每个通道的数据速率高达6-Gbps
支持高达3840 x2160@60Hz 或者4096x2160@60Hz
音频流处理
LPCM和压缩音频编码格式
192k Hz x8通道的音频采样率支持高动态范围（HDR）元数据处理
支持I2C主从高达400 kHz
CS5265管脚分配：
CS5265设计TYPEC转HDMI4K60HZ拓展坞转换器结构方框图如下：

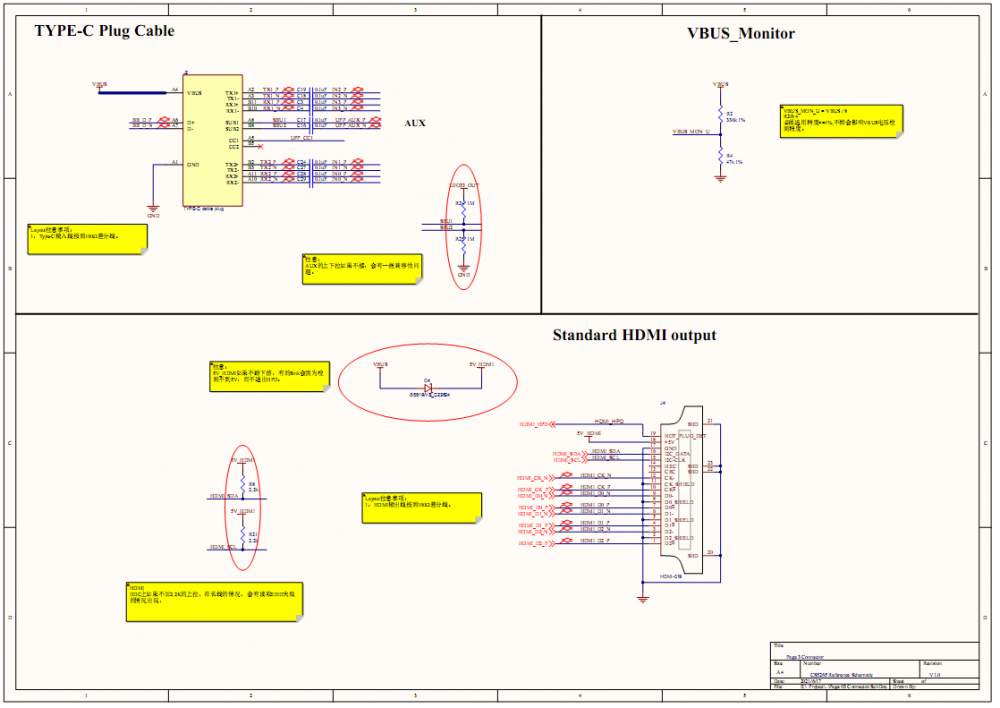

CS5265替代RTD2172单芯片设计TYPEC转HDMI2.0（4K60HZ）转换器原理图参考电路如下：
