Capstone CS5263是一款DP转HDMI2.0即 DP转HDMI 4K60HZ音视频转换芯片。CS5263与PS176不管在参数特性还是在功能实现上都是一致且相同，因此CS5263可以完全替代兼容PS176，下面详细讲解一下与类比一下CS5263与PS176这两款芯片。
1.PS176与CS5263功能概述对比：
普瑞PS176是一个显示端口™ （DP）至HDMI™ 2.0视频接口转换器是电缆适配器、电视***、监视器和其他需要视频协议转换的应用程序的理想选择。它将接受任何DisplayPort输入格式，包括DP 1.1a、DP 1.2a、DP 1.3或DP 1.4。它可以输出传统的HDMI和DVI视频模式以及HDMI 2.0格式。HDMI 2.0支持的TMDS数据速率为6Gbit/s，可在4:4:4视频模式下以每秒60帧的速度支持4K UHD视频，每像素24位。
PS176提供了匿名的、自动的操作，由一个集成微处理器实现，该微处理器使用内部SPI ROM进行配置和微码。SPI ROM可通过Displayport辅助通道或设备I2C从机输入进行现场更新。系统控制通过I2C从机输入可用，I2C主接口可用于外部EDID和扩展功能。PS176完全支持HDCP 1.4和HDCP 2.3内容保护，包括HDCP中继器功能，以及集成的HDCP Rx和Tx键。
Capstone CS5263AN是一款高性能DP1.4到HDMI2.0b转换器，设计用于将DP1.4源连接到HDMI2.0b***。CS5263AN集成了DP1.4兼容接收机和HDMI2.0b兼容接收机***。
DP接口包括4条主通道、辅助通道和HPD信号。***支持每通道5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。
HDMI接口包括4个***小化传输差分时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率UHD 4k 60Hz格式。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5263AN允许安全传输受保护的内容。嵌入式密钥可提供级别的HDCP密钥安全性。
CS5263与PS176参数对比：
CS5263参数：
VESA DisplayPort TM （DP）v1.4兼容接收机
HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。内置振荡器，无需外部晶体
嵌入式MCU和SPI-flash
嵌入式EDID（如果终端设备没有，CS5263AN将响应EDID）
支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。
支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc
192KHz x8通道的音频采样率
LPCM和压缩音频编码格式
用于芯片控制的辅助通道、I2C主机接口
DisplayPort输入（***）
VESA DisplayPort TM v1.4兼容。支持4通道。
高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道
支持热插拔检测（HPD）
HDMI数字输出
HDMI 2.0b兼容
每个通道的数据速率高达6-Gbps
支持高达3840 x2160@60Hz 或者4096x2160@60Hz
音频流处理
LPCM和压缩音频编码格式
192k Hz x8通道的音频采样率支持高动态范围（HDR）元数据处理
集成了DisplayPort***和HDMI 2.0***，用于视频格式转换
PS176参数特性：
支持在60Hz帧速率下显示分辨率高达4096 x 2160，24位彩色和4:4:4色采样，在HBR2（5.4Gbps）数据速率下使用4通道DP 1.2a、DP 1.3或DP 1.4输入
抖动清洗锁相环提供稳定的HDMI输出信号和宽的顺应性裕度
带片上键的HDCP 1.4和HDCP 2.3中继器功能
内部YCbCr 4:4:4/4:2:2到YCbCr 4:2:0的转换能力
包括带内部SPI ROM的片上微处理器
1.2V核心电源和3.3V I/O电源
音频输出格式：8通道LPCM、压缩音频和HBR
24位音频采样大小，192 kHz采样率
HDCP 1.4和HDCP 2.3内容保护，包括片上密钥
DisplayPort***能力
接受DisplayPort 1.1a、1.2a或1.3
支持1/2/4车道，每车道1.62/2.7/5.4 Gbit/s
支持全链接训练和无链接训练操作
每个组件支持6/8/10/12位的RGB格式
支持YCbCr格式，每像素8/10/12位，采用4:4:4/4:2:2像素格式
综上所述：
CS5263与PS176参数基本一致，都是DP转HDMI2.0（DP转HDMI 4K60HZ）音视频转换芯片，主要应用于：
DisplayPort到HDMI活动协议转换器
USB Type-C上的DisplayPort Alt模式™ 到HDMI协议转换器
Thunderbolt到HDMI协议转换器
扩展底座上的HDMI输出驱动程序
***机上的显示端口输入
显示器上的DisplayPort输入

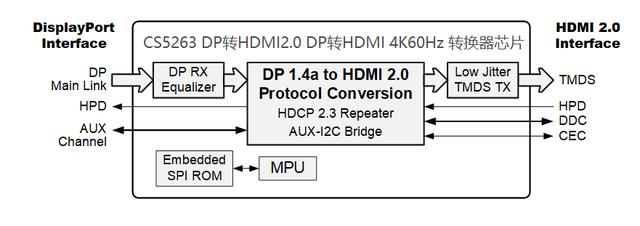

CS5263替代PS176设计DP转HDMI2.0 或DP转HDMI 4K60HZ音视频转换方案结构框图：

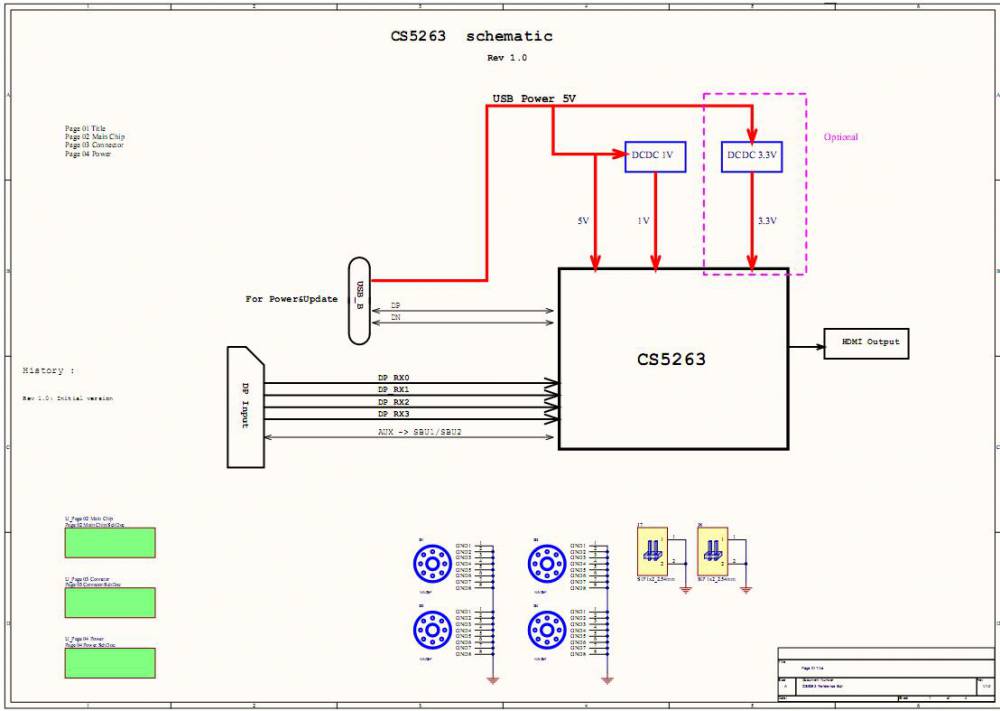

CS5263替代PS176设计DP转HDMI2.0或DP转HDMI 4K60HZ音视频转换方案原理图参考如下：

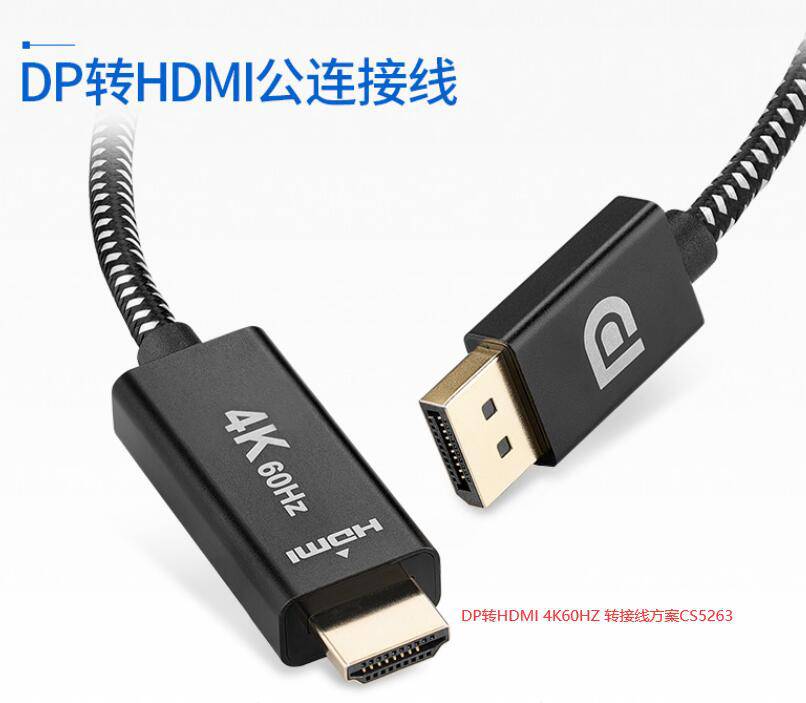

CS5263设计DP转HDMI2.0音视频器或者DP转HDMI 4K60HZ转接线如下：
