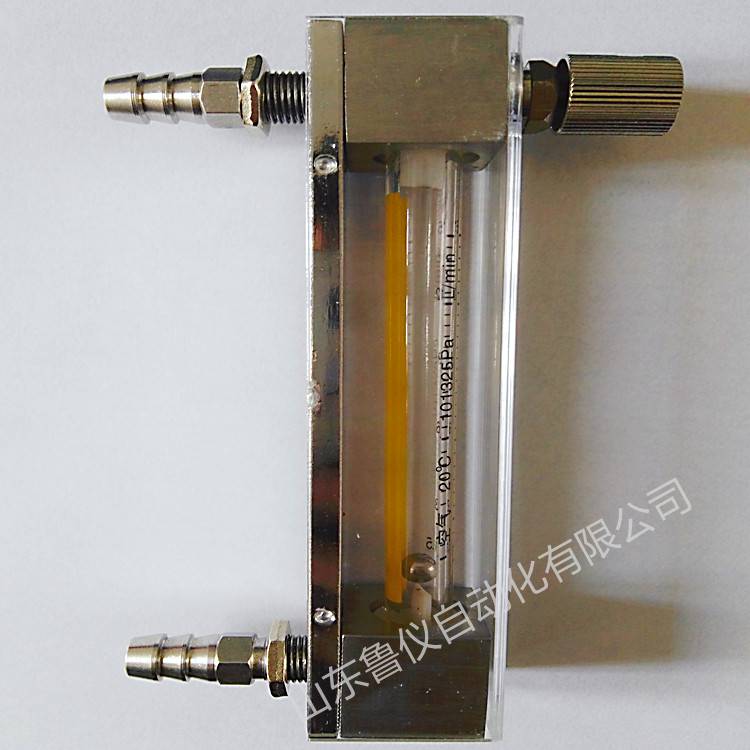

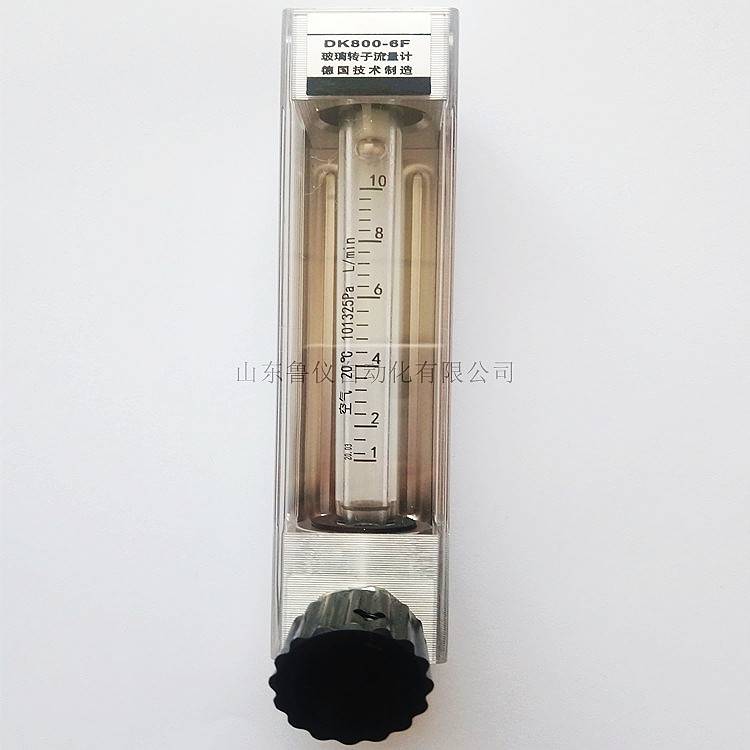

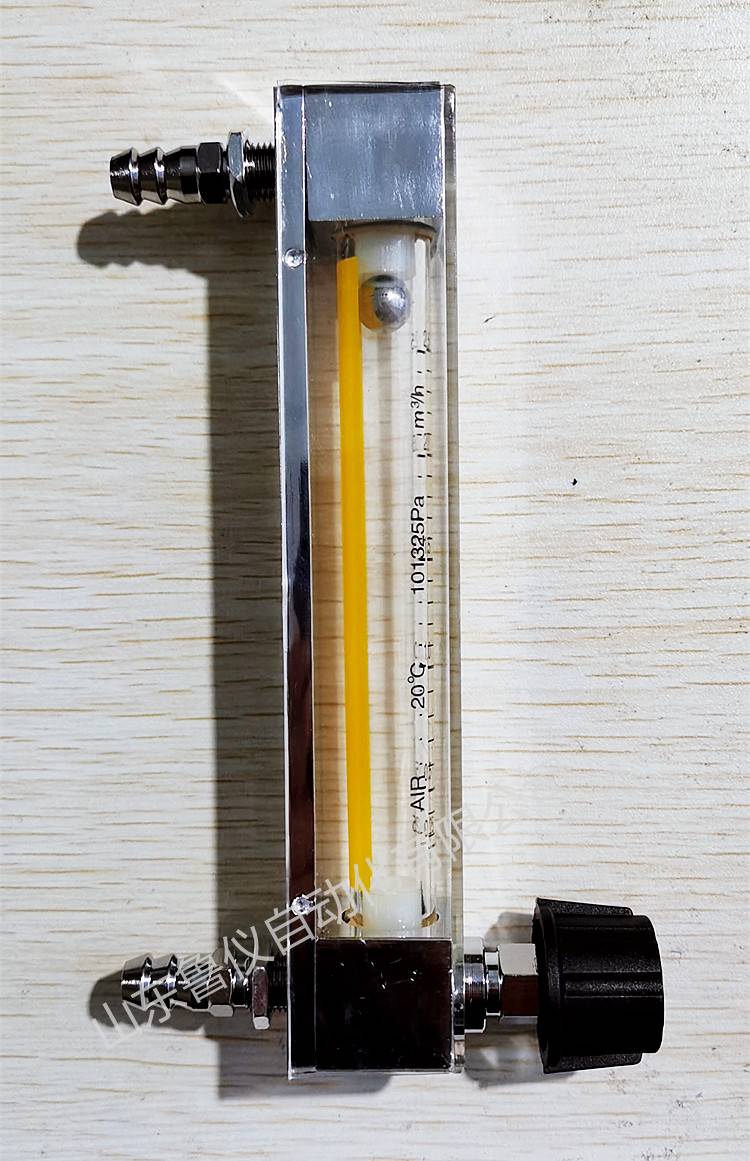

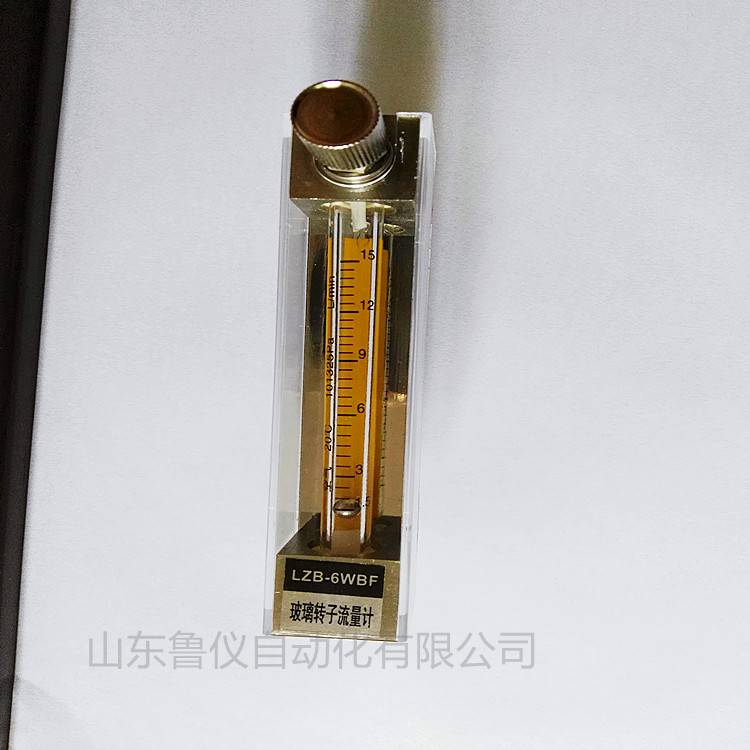

山东鲁仪玻璃转子流量计型号齐全厂家现货微型LZB-10玻璃转子流量计

一、微型玻璃转子流量计概述

鲁仪微型LZB系列玻璃转子流量计是一种瞬时指示型仪表，有基型LZB系列和耐腐型LZB－F系列，前者主要用来测量气体或液体介质的单相脉动的流量，后者则测量具有腐蚀性的气体或液体介质的单相非脉动的流量，具有结构简单，价格便宜，测量范围大，直观等优点，广泛用于化工生产中。

二、微型玻璃转子流量计原理

         山东鲁仪流量计的主要测量元件为一根小端向下、大端想上垂直安装的锥形玻璃管及在其内可以向下移动的浮子。当流体自下而***经锥玻璃时，在浮子上、下之间产生压差、浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力、浮力及粘性力三者的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量流度。流量计的读数按下图所示的读数位置读取出示值。

其关系式如下：容积流量

式中:а—流量系数

      ε—膨胀系数

      △F—流通面积即锥管与浮子之间的环隙面积

      Vt—浮子体积

      ρf—浮子材料的密度

      ρ—被测流休的密度

   F1—浮子工作直径处的横截面积

三、微型玻璃转子流量计结构

    本厂生产的玻璃转子流量计分为基型和防腐型两大类,它们通常由锥管、浮子、与管路连接的上、下基座、密封胶环、防护罩等配件组成，根据通径及流量大小，分为三种结构形式。

（一）、DN3、DN4、DN6、DN10等四种通径与管路连接形式因流量小分为软管连接和螺纹连接两种。

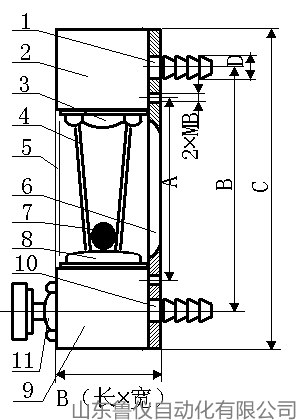

1、流出嘴；2、基座；3、上压紧帽；4、锥形玻璃管；5、有机罩壳

6、支承板；7、浮子；8、下压紧帽；9、下基座；10、流入嘴；11、针形阀。

   LZB-3—10外形安装尺寸
