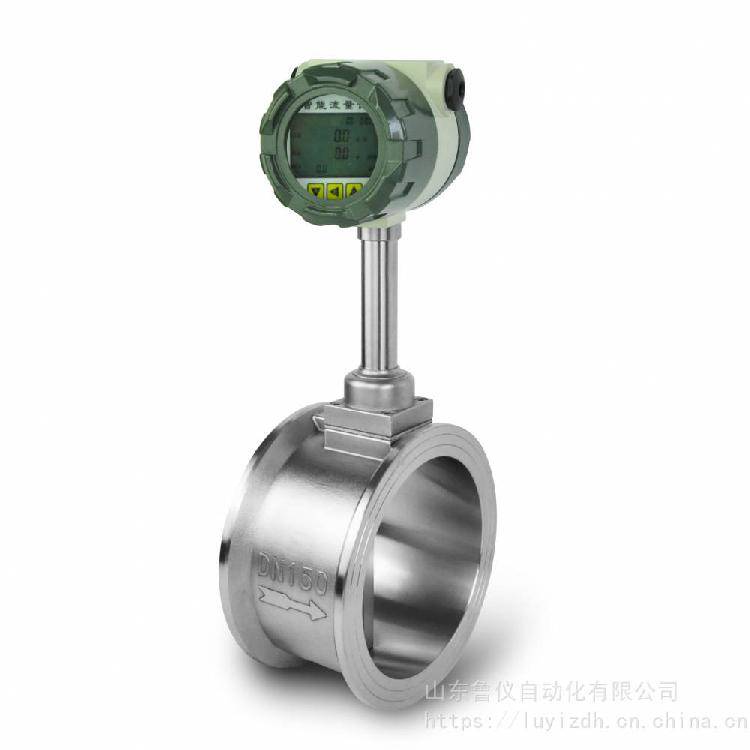

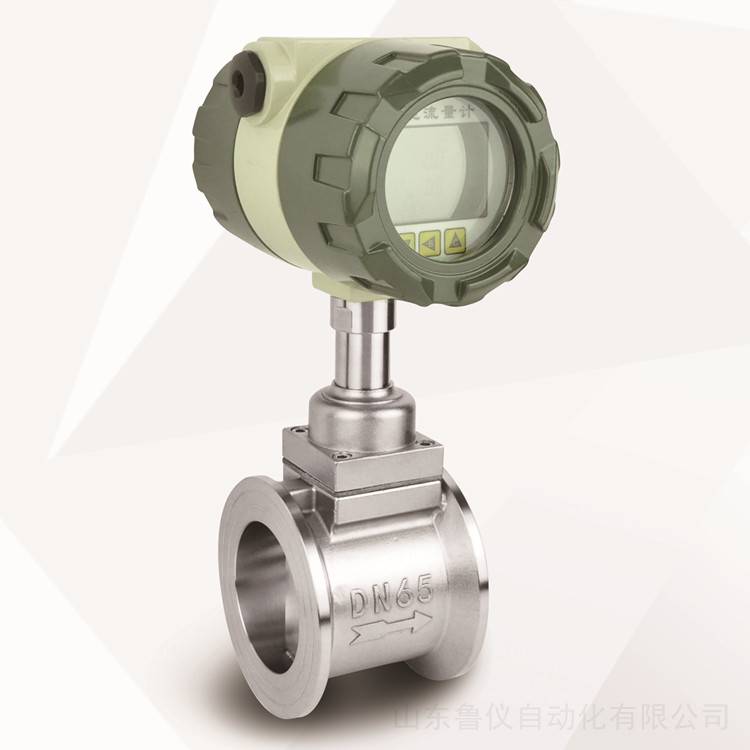

一、法兰卡装液体涡街流量计主要技术指标
被测介质 | 气体、蒸汽、水 |
口径(mm) | 15~1000(大于300采用插入式) |
公称压力 | 1.6~6.4MPa(6.4MPa以上协议订货) |
介质温度 | -20℃~250℃~350℃ |
环境温度 | -40℃~55摄氏度 |
精度 | 1.5% |
补偿形式 | 温度补偿、压力补偿(气体计量) |
直管段要求 | 前5D后3D,具体看安装位置 |
重复性 | 0.01%~0.008% |
供电电源 | 24VDC或内置3.6V电压 |
整机功耗 | 外电源≤1.5W;内电源≤1.5mW |
输出方式 | 4~20mA(两线制);0~5V(脉冲);RS485 |
测量管材质 | 304,316L或根据用户需要定制 |
防护等级 | IP65 |
二、法兰卡装液体涡街流量计测量范围
仪表型号 | 公称通径DN (mm) | 流量范围 (m3/h) | ||
液体 | 气体 | 蒸汽 | ||
LY-LUGB- | 15 | 0.4—4 | 4—30 | 3.2—18 |
LY-LUGB- | 20 | 0.7—7 | 6—40 | 5—32 |
LY-LUGB- | 25 | 1—10 | 11—70 | 9—60 | <
