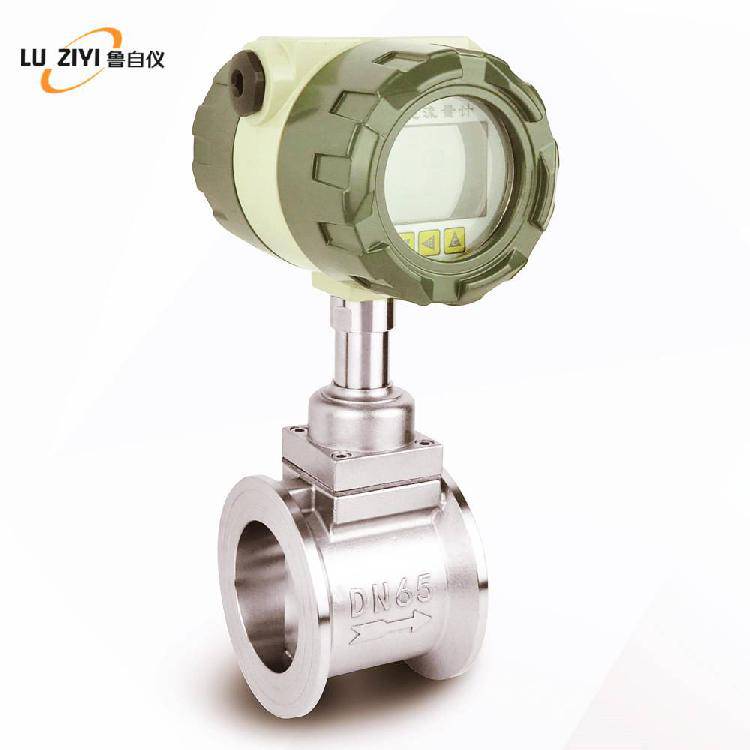

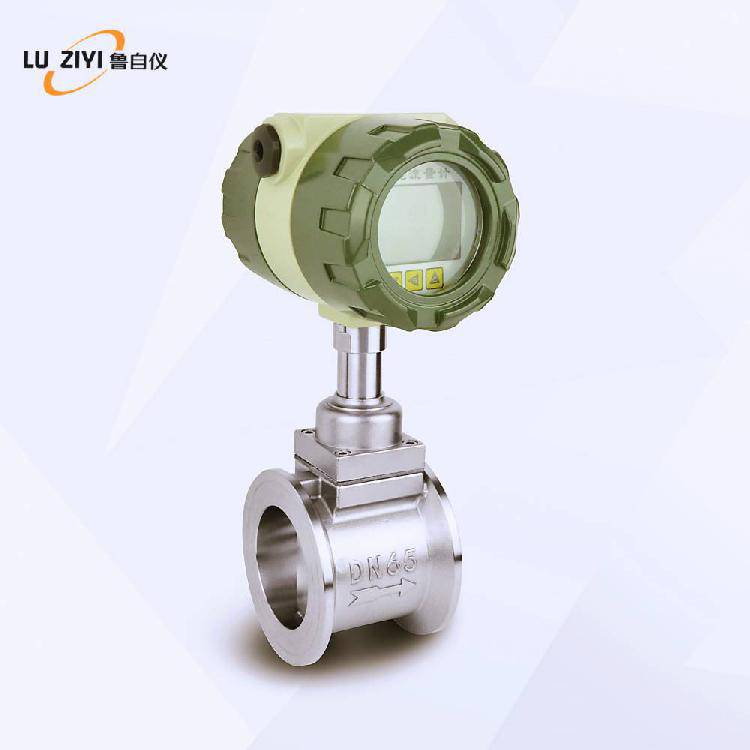

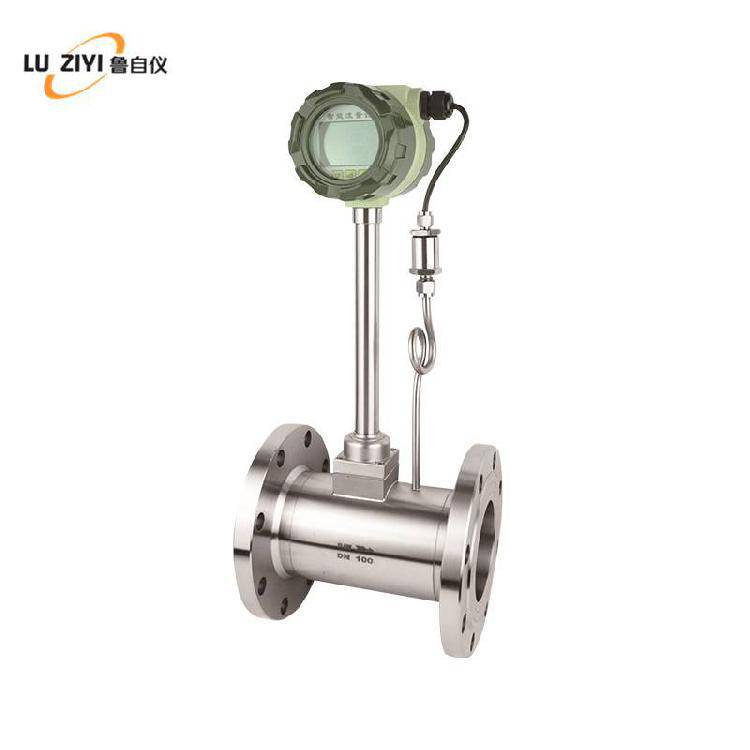

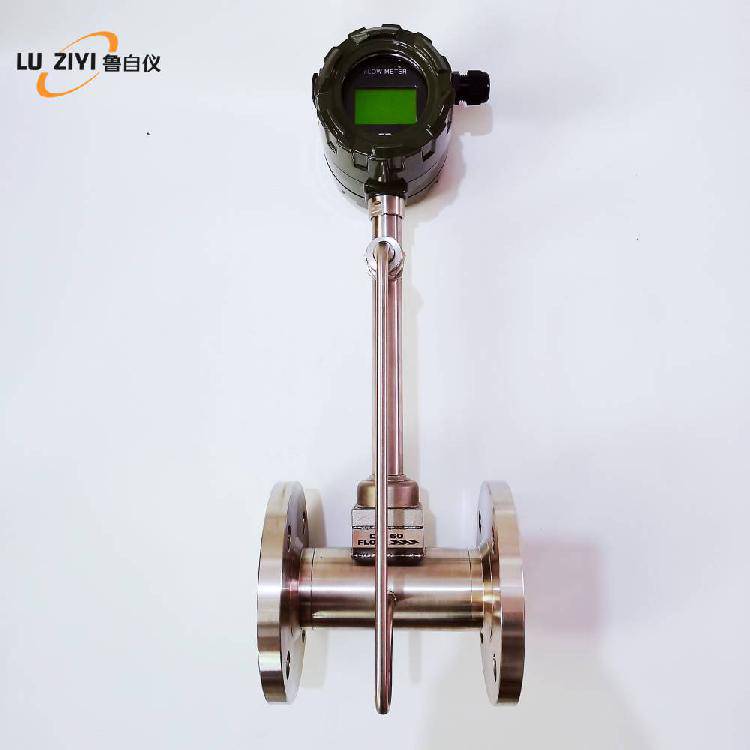

一、一体式蒸汽涡街流量计概述
山东鲁仪自动化LYLUGB法兰连接一体式蒸汽涡街流量计是利用气体、液体振动原理而开发的一种新（型）流量计，广（泛）应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精（确）测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高（温）、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
二、一体式蒸汽涡街流量计安装步骤：
1、在需要安装流量计的管道正上方（水平管道有此要求），割开一个略小于ф100的孔，去掉毛刺；
2、将配套的一端带有法兰的短管放在孔的上面，保持短管与管道垂直，焊接牢固；
3、放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；
4、保证流量计前有大于15D和后有5D的直管段(D为管道内径)。
三、LYLUGB法兰连接一体式蒸汽涡街流量计对管道的要求
1、上、下游配管内径D和与传感器内径DN相同，其差异满足下述条件：0.95DN≤D≤1.1DN。
2、配管应与传感器同心，同轴度应小于0.05DN。
3、密封垫不能凸入管道内，其内径可比传感器内径略大。
4、如需断流检查与清洗传感器，应设置旁通管道，如下图所示。
4、传感器尽量避免安装在振动较强的管道上，若不得已要安装时，必须采取减震措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。
四、LYLUGB法兰连接一体式蒸汽涡街流量计主要技术指标
被测介质 | 气体、蒸汽、水 |
口径（mm） | 15~1000（大于300采用插入式） |
公称压力 | 1.6~6.4MPa（6.4MPa以上协议订货） |
介质温度 | -20℃~250℃~350℃ |
环境温度 | -40℃~55摄氏度 |
精度 | 1.5% |
补偿形式 | 温度补偿、压力补偿（气体计量） |
直管段要求 | 前5D后3D，具体看安装位置 |
重复性 | 0.01%~0.008% |
供电电源 | 24VDC或内置3.6V电压 |
整机功耗 | 外电源≤1.5W；内电源≤1.5mW |
输出方式 | 4~20mA（两线制）；0~5V（脉冲）；RS485 |
测量管材质 | 304，316L或根据用户需要定制 |
防护等级 | IP65 |
