一、塑管浮子流量计概述
山东鲁仪LZS系列塑管浮子流量计具有结构简单、重量轻、耐腐蚀、不易破碎、***无味、使用方便等特点。主要用于化工、轻工、医药、食品、环保等部门中，用来测量液体的单相非脉动流的流量。
二、塑管浮子流量计结构、外形图

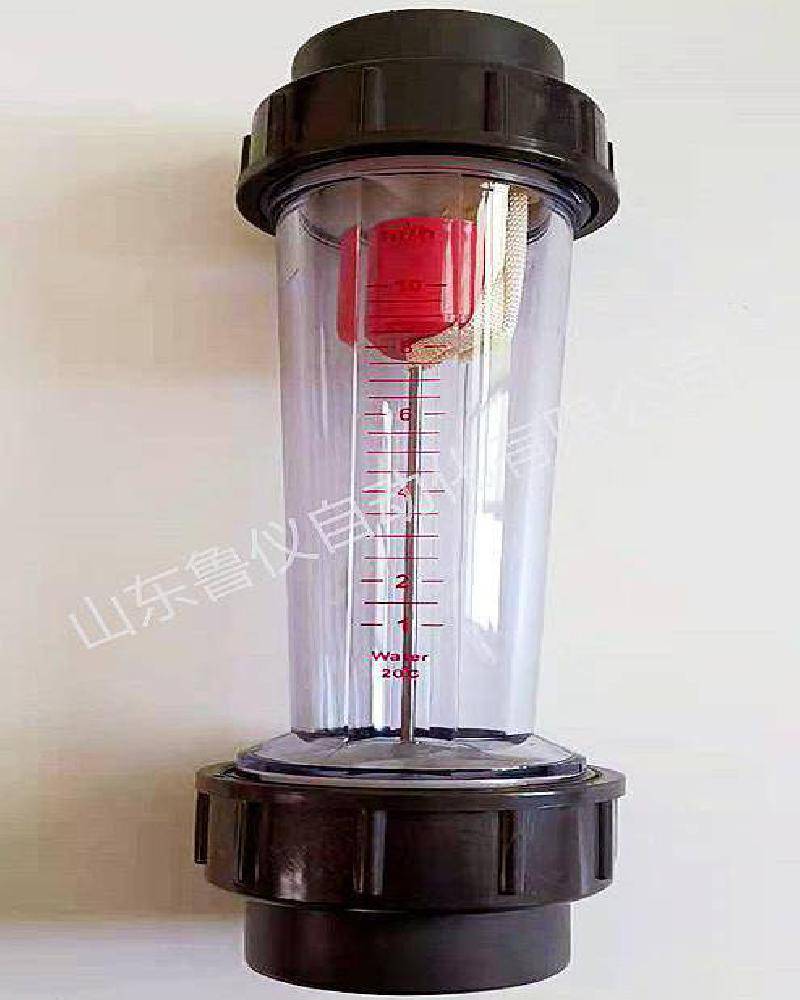

流量计结构：主要有小端向下，大端向上垂直安装的透明塑料锥管和锥管内可上下移动的浮子，与螺母、接管、导杆、止档等构成。
外形如图：主要分短管型、长管型。根据连接方法又分插接管连接、螺纹连接和法兰连接。
零件名称及材料
序号 | 名称 | 材料 |
1 | 接管 | UPVC |
2 | 螺帽 | ABS |
3 | “O型密封圈” | 丁晴橡胶 |
4 | 下止档 | ABS |
5 | 浮子 | ABS包衬 |
6 | 锥管 | AS |
7 | 上止档 | ABS |
8 | 导杆 | 304/316 |
注: 1.常规型接头为ABS工程塑料沉插连接,也可用
PVC沉插或ABS内螺纹连接.
2.导杆在特殊情况下可选用F46包衬304不锈钢。
3. “O”型圈也可选用氟橡胶等。
三、塑管浮子流量计安装及注意事项
