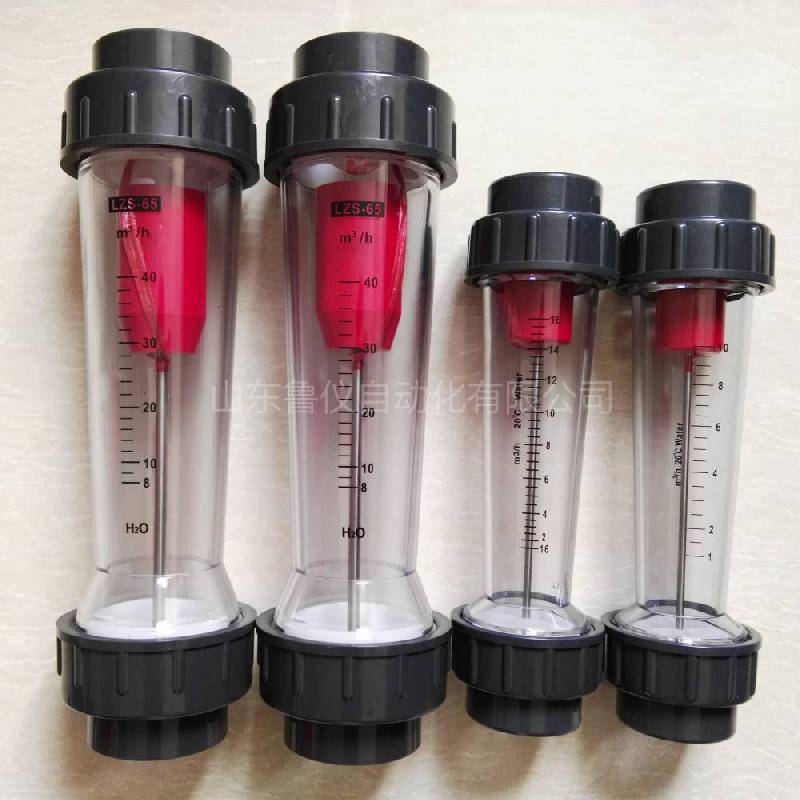

LZS-50C北京塑料转子流量计厂家现货山东鲁仪转子流量计

一、塑管浮子流量计概述

山东鲁仪LZS系列塑管浮子流量计具有结构简单、重量轻、耐腐蚀、不易破碎、***无味、使用方便等特点。主要用于化工、轻工、医药、食品、环保等部门中，用来测量液体的单相非脉动流的流量。

二、塑管浮子流量计结构、外形图

流量计结构：主要有小端向下，大端向上垂直安装的透明塑料锥管和锥管内可上下移动的浮子，与螺母、接管、导杆、止档等构成。

外形如图：主要分短管型、长管型。根据连接方法又分插接管连接、螺纹连接和法兰连接。

零件名称及材料

注:  1.常规型接头为ABS工程塑料沉插连接,也可用

       PVC沉插或ABS内螺纹连接.

     2.导杆在特殊情况下可选用F46包衬304不锈钢。

     3. “O”型圈也可选用氟橡胶等。

三、塑料转子流量计安装：

〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。

〔2〕流量计的接口，可用配套的ＡＢＳ塑料管，或用UPVC塑料管，用胶水粘合连接，也可用UPVC塑料法兰连接后，再和金属法兰连接。

〔3〕流量计必须垂直安装，应无明显倾斜，

其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的流量为流量计大流量的50％-70％，尽量不要用到高数。〕

〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。

〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。

〔6〕流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。

四、塑料转子流量计使用：
