云南塑料浮子流量计怎么读数LZS塑料转子流量计安装

一、塑料浮子流量计结构、外形图

流量计结构：主要有小端向下，大端向上垂直安装的透明塑料锥管和锥管内可上下移动的浮子，与螺母、接管、导杆、止档等构成。

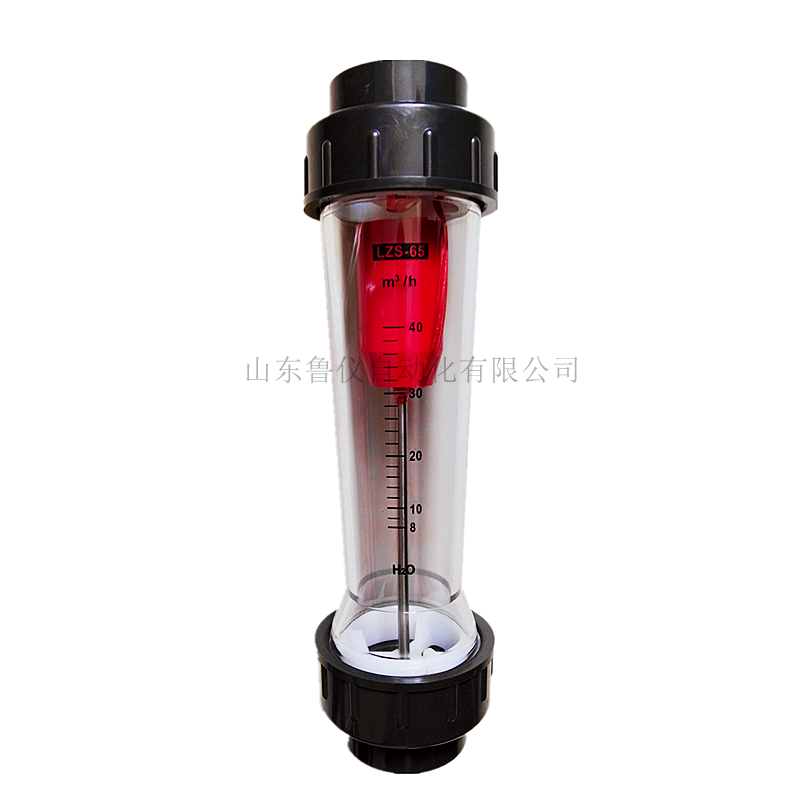

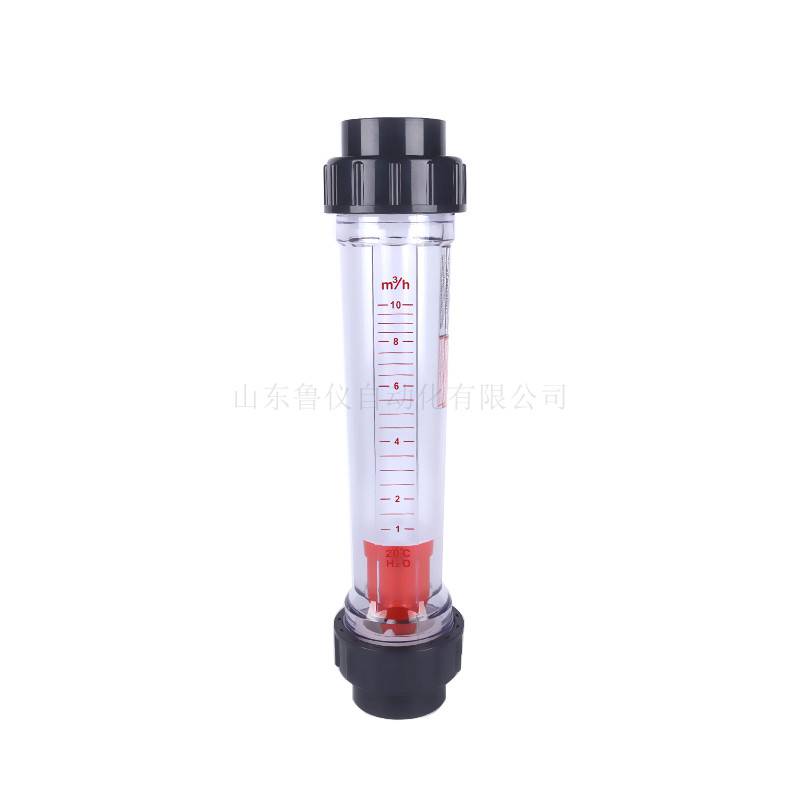

外形如图：主要分短管型、长管型。根据连接方法又分插接管连接、螺纹连接和法兰连接。

零件名称及材料

注:  1.常规型接头为ABS工程塑料沉插连接,也可用

       PVC沉插或ABS内螺纹连接.

     2.导杆在特殊情况下可选用F46包衬304不锈钢。

     3. “O”型圈也可选用氟橡胶等。

二、塑料浮子流量计安装：

〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。

〔2〕流量计的接口，可用配套的ＡＢＳ塑料管，或用UPVC塑料管，用胶水粘合连接，也可用UPVC塑料法兰连接后，再和金属法兰连接。
