一、法兰连接一体化涡街流量计概述

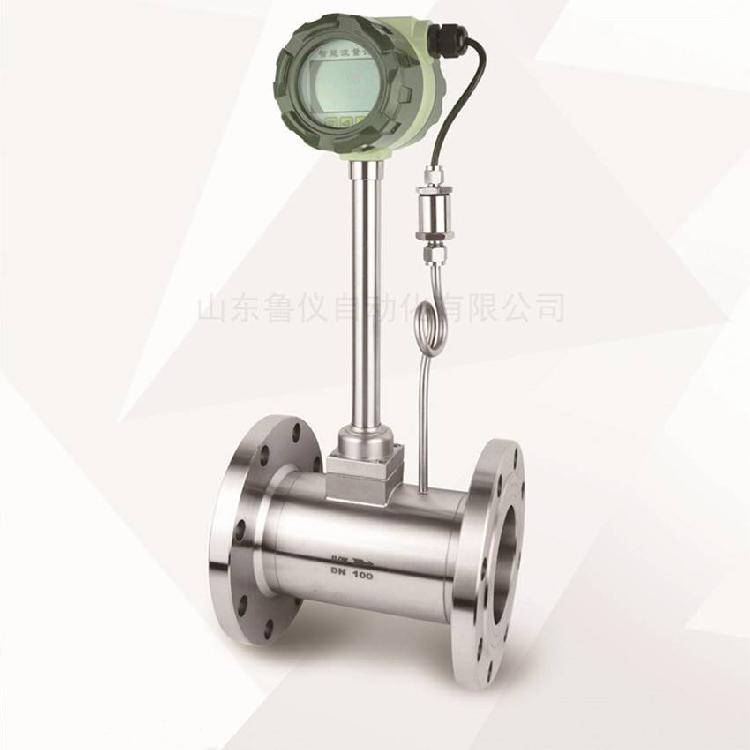

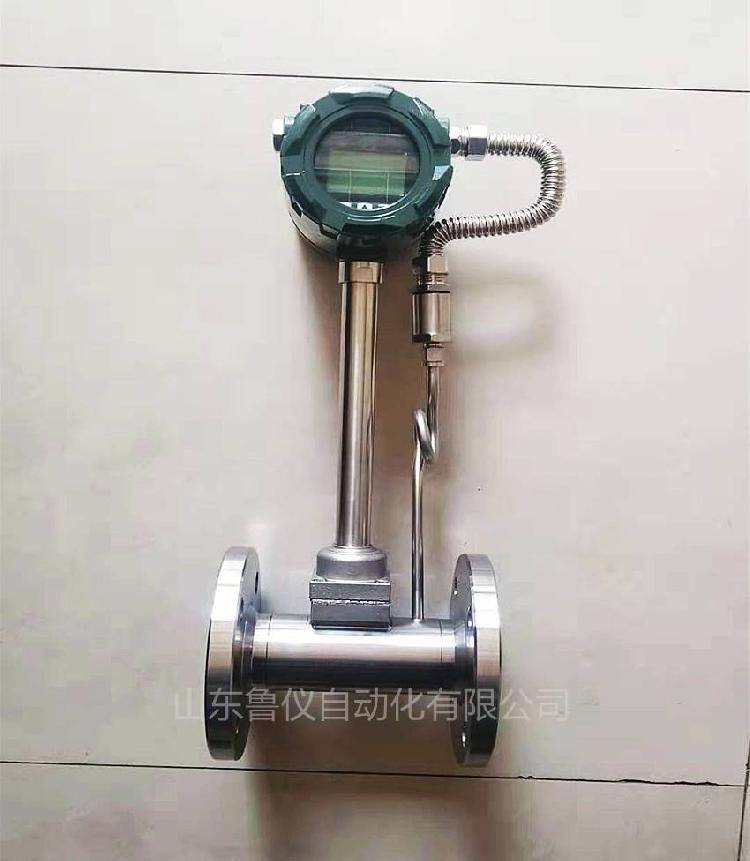

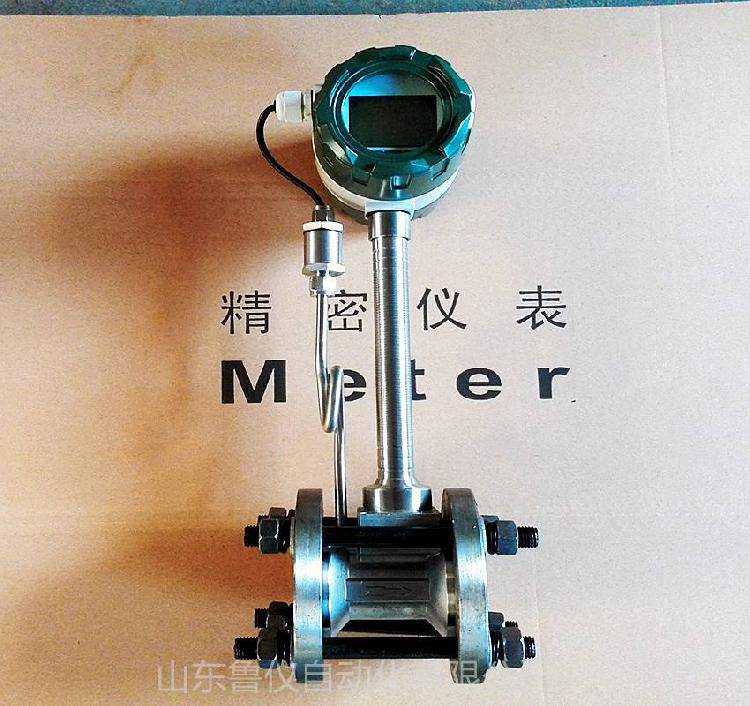

山东鲁仪LY-LUGB法兰连接一体化涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.
二、法兰连接一体化涡街流量计主要特点
1、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
2、安装简单，维护十分方便。
3、检测传感器不直接接触被测介质，性能稳定，寿命长
4、输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5、测量范围宽，量程比可达1：15。
6、压力损失较小，运行费用低，更具节能意义。
7、在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8、应用范围广，蒸汽，液体，气体的流量均可测量。
9、可现场显示，也可远距离传输，还可与计算机控制系统联网；
10、检测探头不直接接触被测介质，性能更稳定。
三、法兰连接一体化涡街流量计安装步骤：

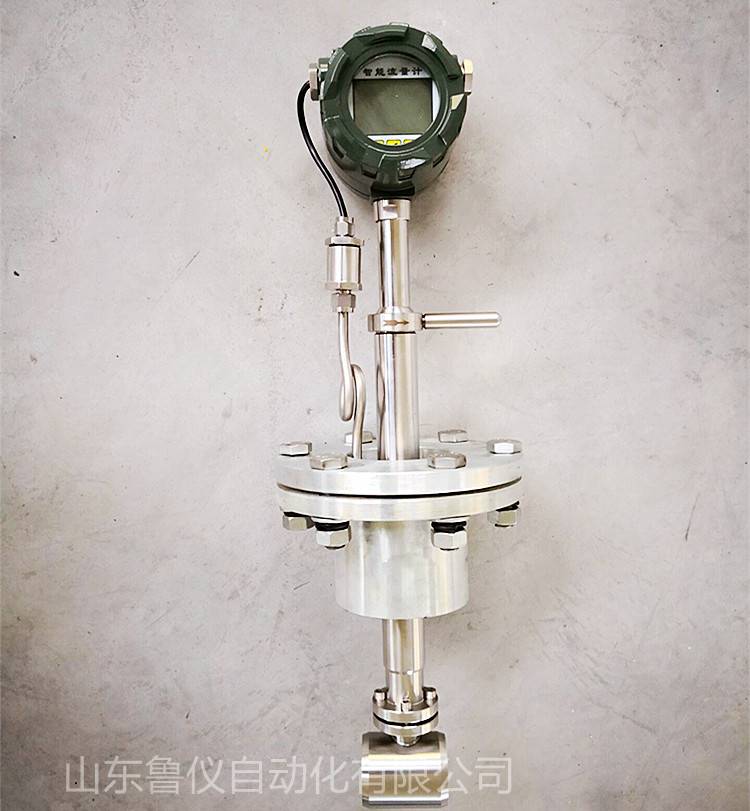

1、在需要安装流量计的管道正上方（水平管道有此要求），割开一个略小于ф100的孔，去掉毛刺；
2、将配套的一端带有法兰的短管放在孔的上面，保持短管与管道垂直，焊接牢固；
3、放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；
4、保证流量计前有大于15D和后有5D的直管段(D为管道内径)。
四、法兰连接一体化涡街流量计对管道的要求
1、上、下游配管内径D和与传感器内径DN相同，其差异满足下述条件：0.95DN≤D≤1.1DN。
2、配管应与传感器同心，同轴度应小于0.05DN。
3、密封垫不能凸入管道内，其内径可比传感器内径略大。
4、传感器尽量避免安装在振动较强的管道上，若不得已要安装时，必须采取减震措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。
