1.1 序言
本机是一款通用型工业智能仪表，可直接超声波换能器或工业通用(4-20mA，0-20mA，1-5V，0-5V等)信号输入，及RS485串口输入功能（可选）。本仪表采用品质多层ＰＣＢ板，集成一路换能器输入模块、两路模拟信号输入模块、RS485/232数字通信模块、四路继电器/NPN开关输出模块、SD卡数据储存模块、远程通信模块等。仪表功能强大，集成明渠流量积算仪功能，可作为明渠流量计使用。为便于使用，设计有菜单屏蔽功能，可以只显示常用的菜单。

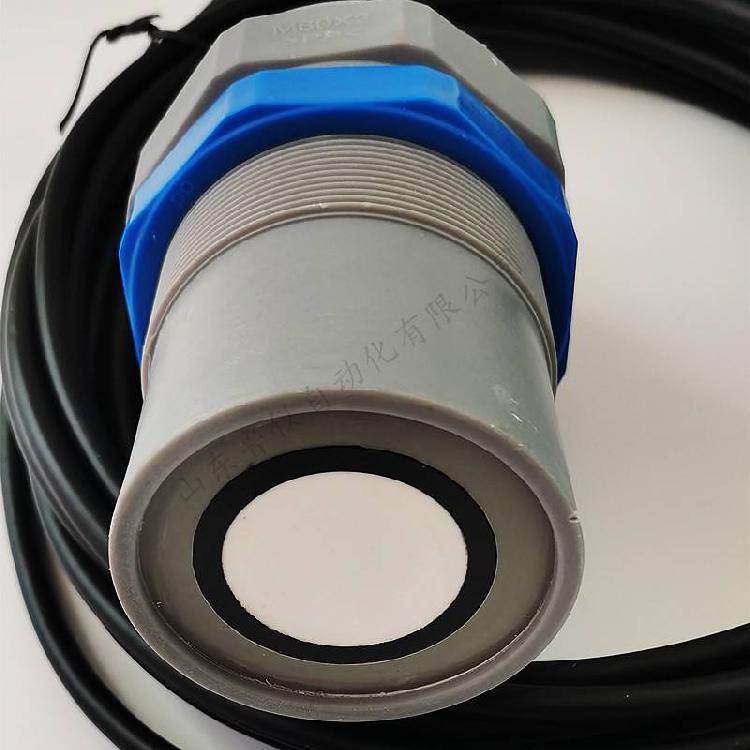

1.2 超声波明渠流量计的特点
（1）超声波非接触式液位测量，完全不影响流速，液位测量准确是理想的液位仪。
（2）探头功耗低，安装简便，易***，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。
（3）适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。
（4）操作简便，无需进行信号输入标定。只需设置简单参数即可使用。
（5）流量积算仪带历史流量计录功能，可计录过去60小时、30天、12个月、10年的流量数据，并可通过SD卡实时记录数据。
（6）仪表控制功能全，四路继电器信号输出，易连接常用执行机构（电动机，报警器等）；
（7）根据工况要求，探头可选IP68、防腐、防爆、小盲区高精度型、超低功耗、大量程等特殊型号产品；
（8）中文显示界面，16键按键操作。更加通俗易懂的菜***项，更加快捷的实现人机交流。
（9）内置远程通信模块，可订制各种通信协议。
1.3 测量的原理
超声波明渠流量计原理是配合量水堰槽直接测量液位，通过相应的液位-流量换算关系把液位深度转换为量水槽内的流量。
量水槽内液位越高流量越大，反之液也位越底流量越小。其测量原理如图一所示：
图 一
超声波换能器安装于上水槽上方。检测到超声波换能器端面到液面的距离，根据超声波换能器的安装高度减去液面到超声波换能器的距离等于流过量水槽的水位深度，将水位深度带入流量换算公式得出流量。计算公式请查看第10页明渠流量计的应用，其不同的槽型其几何参数也不相同，故使用时一定要注意设置槽型的所有参数。
1.4 技术参数
（1）累计流量范围：0~9999999（满8位清零，同时累计次数加1，流量单位根据设定）
（2）瞬时流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）
（2）流量精度：5%
（3）探头测距范围：2m、5m、8m、10m（标配为2m，根据现场工况,可选高精度小盲区型也可以选择更大量程型）
（4）探头盲区：0.3--0.5m（与量程而不同）
（5）测距精度：±0.25%F.S（示探头而定）
（6）显示：中文3吋ＬＣＤ
（7）液位分辨率：1mm
（8）键盘：16位键盘操作；
（9）信号输入：换能器（标配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
（10）可选信号输出： 一路或两路4-20mA（标配一路4-20mA，换能器输入时只有一路）
RS485/232（支持Modbus协议）（标配）
4通道继电器输出（继电器触点容量:AC:5A 250V DC:10A 120V）
（11）工作电压：AC220V或DC12~24V
（12）
