一、电磁式冷热量表分体式冷热量表概述：

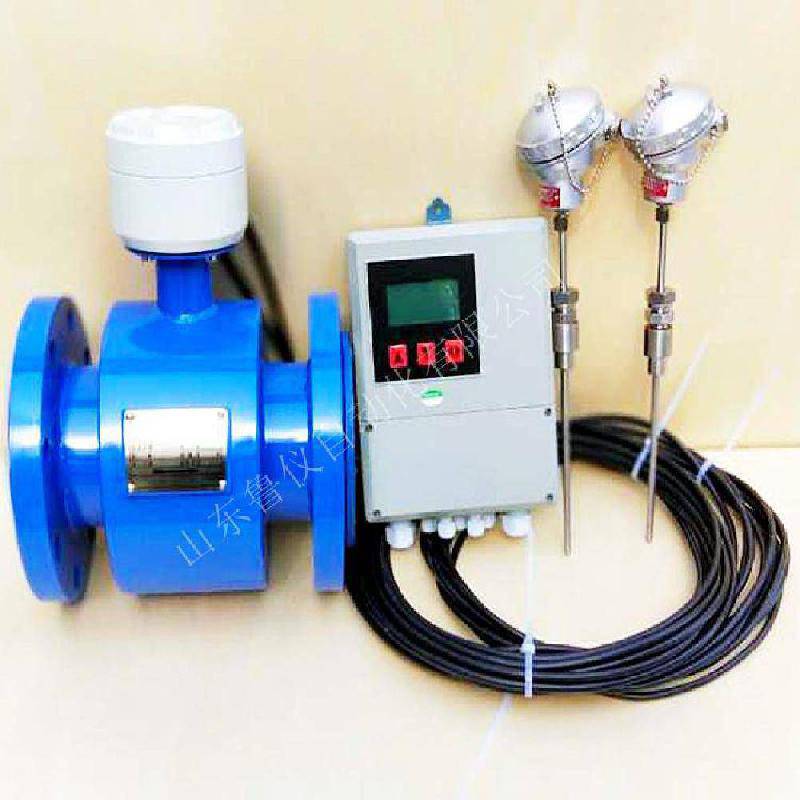

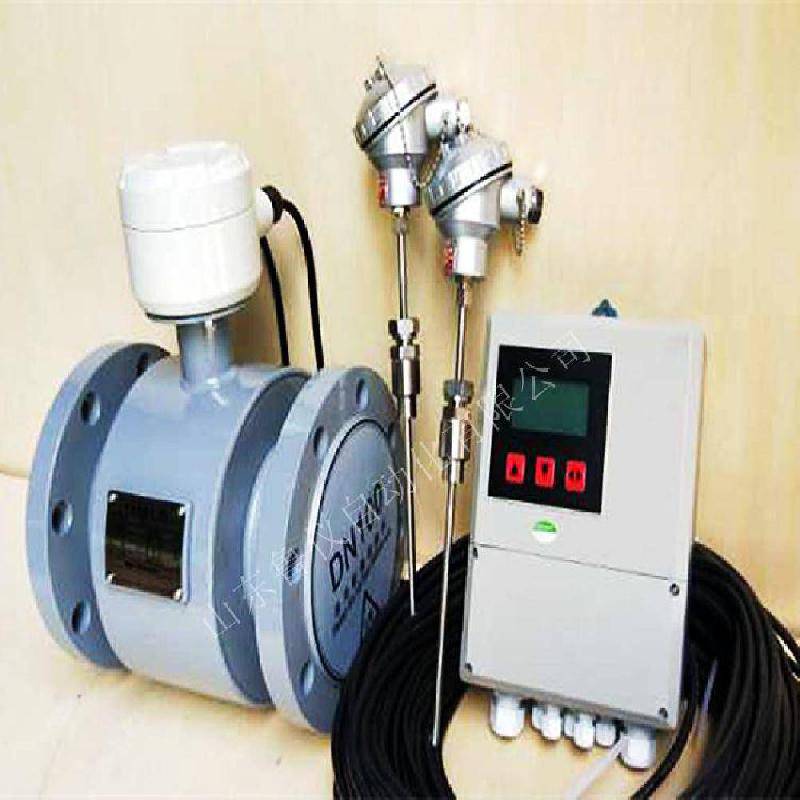

山东鲁仪自动化LYLDER-200EXD电磁式热量表由流量测量单元（电磁流量传感器）、配对的温度传感器(PT1000) 和热量计算单元组成。电磁热量表利用法拉第电磁感应原理测量流量，结合配对温度传感器的供回水温度信号（温差），就能计算、累积、存储和显示热交换回路中吸收或释放的热量。电磁热量表的流量、能量计算单元CPU及采样模块均采用***的单片机，其内存容量大，设备可靠性高，热量计算能真正实现焓值计算，达到高准确度。成套配对温度传感器采用铂电阻Pt1000，其配对误差≤0.1℃。电磁式热量表的准确度等级达到1.5—2级。
二、电磁式冷热量表原理：
鲁自仪LYLDER-200EXD智能电磁热量表根据系统中流量传感器的流量信号和配对温度传感器检测的供回水温度信号，以及水流经的时间计算并显示该系统所释放或吸收的热量。热量以累计形式显示，单位kWh，显示8位。
计算数学模型为：
式中： =
Q—系统释放或吸收的热量，单位为J；
qm—流经热量表的水的质量流量，单位为kg/h；
qv—流经热量表的水的体积流量，单位为m3/h；
ρ—流经热量表的水的密度，单位为kg/m3；
Δh—在热交换系统进口和出口温度下水的焓值差，单位是J/kg；
τ—时间，单位为h。
公式中的密度和焓值应符合CJ128-2007标准附录A中的规定。当温度为非整数时，应进行插值修正。
三、电磁式冷热量表产品特点：
1) 采用16位单片机做数据运算、铂金热电阻做温度测量，电磁流量计做流量测量，测量精度高、运用稳定可靠，性能优良，还可根据用户需求提供就地显示仪表。
2)全CMOS微功耗电路设计，系统功耗低，测量流量范围宽，流速可在1m/s ～ 10m/s范围内任意设定。
3)具有通讯模块，可实现远传通讯。
4)具有阀门控制功能，可以远程控制阀门开关，便于物业收费管理。
5) 测量管内无阻力部件、无压损、不受恶劣水质影响，测量机构无运动部件，永无磨损，计量精度不受使用周期影响。
6)可与机房水泵或主机联动，在没有制冷或者供热时，停止计量，避免系统不使用时，因管道的小流量和小温差带来的错误的能耗计量。

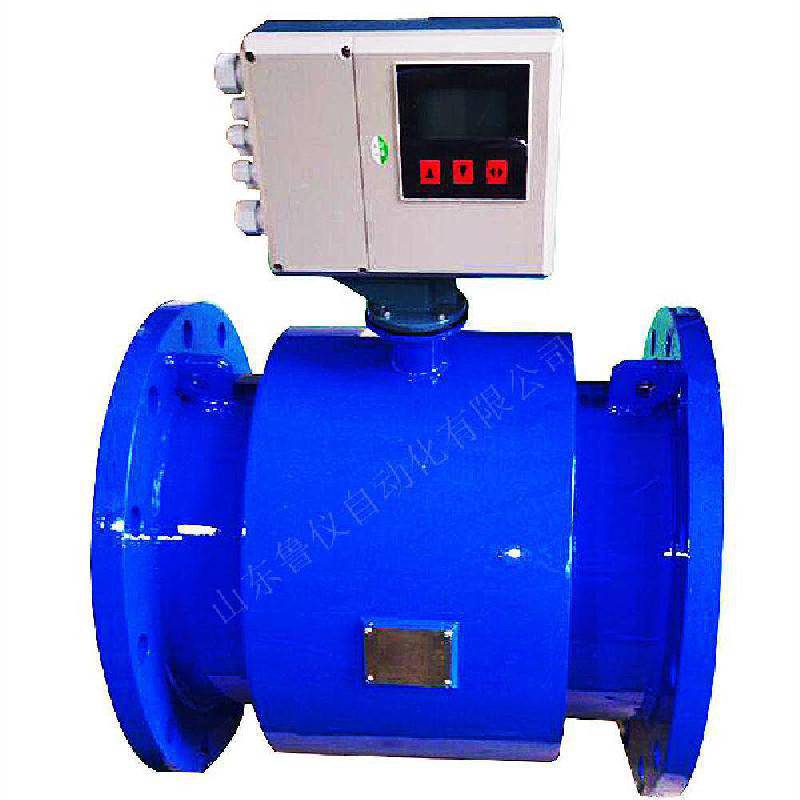

7)整体式设计，安装方便，安全。
8)采暖和供冷两用，采用随机温变化的热焓热修正法，保证在不同水温下的精度计量。
9）具有累积热量、累积流量、瞬时热量、瞬时流量、进水温度、出水温度、温差等数据同时显示功能、可查询显示流速、停电记录等参数。
10）具有统一的直流信号和频率信号输出功能，而且此功能可在热量和流量参数间切换。
11）具有批处理（定量输出）、当量脉冲输出、键控直接清零功能。
12）具有RS-485（RS-232、M-BUS及HART可选）数字通讯输出，方便实现远程通讯。
13）具有密码保护功能，无密码者无法修改工作参数。
四、电磁式冷热量表技术参数：
1)电源AC220V
2)温度测量范围4～95℃，分辨率0.01℃
3)温差范围3～75℃
4)显示大屏点阵液晶显示
5)精度等级1.5~2级
6)环境等级A类
7)相对湿度≤90％RH
8)配对温度传感器安装处供水和回水管道相距15m以内
9)温度测量的总误差≤0.1℃(内部控制≤0.05℃)
10)电磁热量表适用管径范围DN15~DN2000
注意：热量的测量是用入口、出口的热熔值乘以流量计算的，所以计算值同累积流量的秒增量有关。也就是说，累积流量每产生一个增量，就计算热流量，因此，累积流量的单位不应调整的过大，避免很长时间才能产生一个累积流量增量。累积流量用9位十进制数（999999999）表示，流量单位为0.001 m3,0.01m3,0.1 m3,1 m3四种，流量单位选择满足2-3年不溢出就行。
