LZB系列玻璃转子流量计是一种瞬时指示型仪表,有基型LZB系列和耐腐型LZBF系列,前者主要用来测量气体或液体介质的单相脉动的流量,后者则测量具有腐蚀性的气体或液体介质的单相非脉动的流量,具有结构简单,价格便宜,测量范围大,直观等优点,广泛用于化工生产中。



一、 玻璃转子流量计概述

山东鲁仪LZB玻璃转子流量计(以下简称流量计)主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、造纸、环保及科学研究等部门中,用来测量气体或液体介质的单相非脉动的流量。

耐腐蚀型流量计主要用于有腐蚀性液体,气体介质计量等部门的物质生产工艺过程中用来检测强酸(***除外)、强碱、氧化计,强氧化性酸,***和其它具有腐蚀性气体或液体介质的单相非脉动饿流量。

二、玻璃转子流量计原理与结构

         流量计的主要测量元件为一根小端向下、大端想上垂直安装的锥形玻璃管及在其内可以向下移动的浮子。当流体自下而***经锥玻璃时,在浮子上、下之间产生压差、浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力、浮力及粘性力三者的合力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量流度。流量计的读数按图1所示的读数位置读取出示值。


1 浮子读数位置图

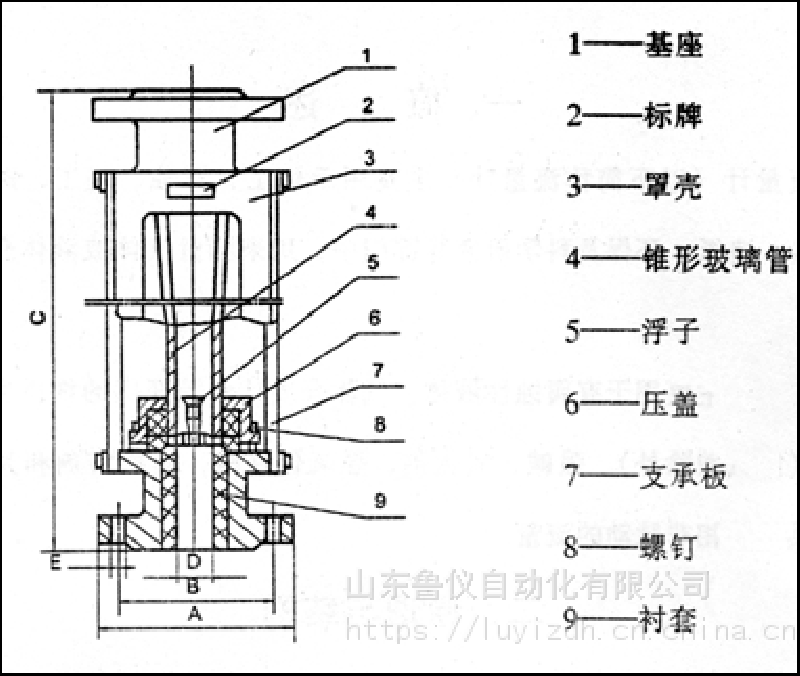

鲁仪生产的流量计有基型LZB系列。它们主要有锥形玻璃管、浮子、上基座、下基座、上止档、下止档、支承板、外罩、密封圈等组成。均采用法兰接(法兰接GB255581铸铁法兰规定)。通径50mm以***量计带导杆,能使浮子上下移动稳定,并保护锥形玻璃管,以免碰损。结构见图21,外型与连接尺寸见表1



技术参数见表2



1 LZB-15F-100F LZB-15100 外型安装尺寸

口径(mm) 尺寸(mm)

A B C D E

15 Φ95 Φ65 470 Φ15 4-Φ14

25 Φ105 Φ78 470 Φ25 4-Φ14

40 Φ145 Φ110 570 Φ40 4-Φ18

50 Φ160 Φ125 570 Φ50 4-Φ18

80 Φ185 Φ150 660 Φ80 4-Φ18

100 Φ205 Φ170 660 Φ100 4-Φ18

2 基型LZB系列 玻璃转子流量计技术参数

型号 LZB-15 LZB-25 LZB-40 LZB-50 LZB-80 LZB-100

公称通径(mm) Φ15 Φ25 Φ40 Φ50 Φ80 Φ100

测量比 1:10 1:10 1:10 1:10 1:10 1:5() 1:5

工作压力(MPa) 0.6 0.6 0.6 0.6 0.4 0.4

精度等级 2.5 1.5 1.5 1.5 1.5
