鲁仪防爆智能分体式电磁流量计工业污水泥浆液体酸碱度测量

产品编号:1000000000023847010                    更新时间:2023-04-06
价格: ¥2600.00
山东鲁仪自动化有限公司

山东鲁仪自动化有限公司

  • 主营业务:压力变送器;差压变送器;投入式液位计;电磁流量计
  • 公司官网:luyizdh.cn.china.cn
  • 公司地址:高新技术开发区接贾路

联系人名片:

郭建通 15553728800

联系时务必告知是在"产品网"看到的

产品详情

体电磁流量计概述

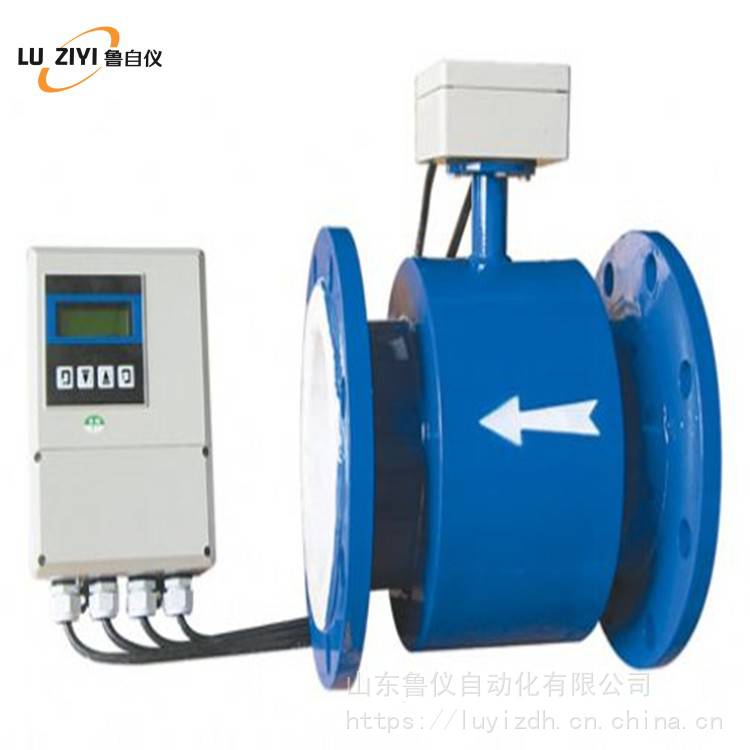

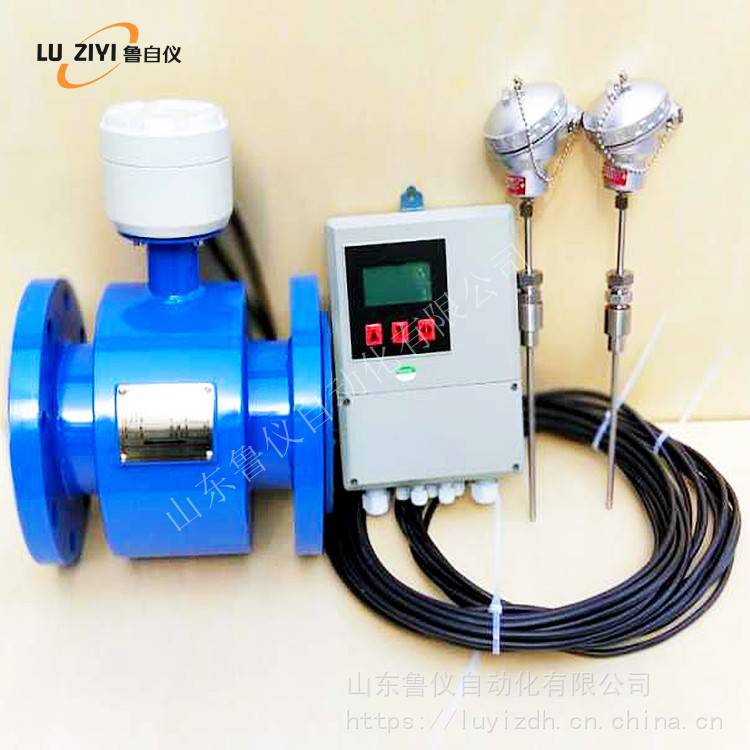

    LDF分体电磁流量计由传感器和转换器两部分构成,中间通过电气导线连接(标配10米,可根据客户需求增减),分体电磁流量计的好处是将传感器和转换器分开安置,读数抄表方便,分体流量传感器防护等级可做到IP68,增加了传感器工作的稳定性,转换器更方便安装于安全场所,是工业测量介质流量的理想流量仪表。分体电磁流量计是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

分体电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。



分体电磁流量计测量原理

LDE型智能电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动

时,导体中产生感应电势,其感应电势E为:E=KBVD

式中:
K---------仪表常数
B---------磁感应强度
V - --------测量管道界面内的平均流速
D--------测量管道的截面内径
  测量流量时,导电性液体以速度V流过直于流动方高的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4-20mA和0-1KHz输出。



分体电磁流量计产品特点

■全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达1500:1

■超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。

■采用16位嵌入式微处理器,运算速度快, 精度高,流量测量的稳定性高,功耗低。

■采用***D器件和表面贴装(***T)技术,电路可靠性高。

■管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

■在现场可根据用户实际需要在线修改量程。

■测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

■高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

■具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)

■小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)

■内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)



分体电磁流量计技术参数

公称通径(mm) 特殊规格定制)

管道式四氟衬里:DN10~DN2600

管道式橡胶衬里:DN40~DN2600

流动方向:  正,反,净流量

量 程 比:  1500:1

重复性误差:  测量值的±0.1%

精 度等 级:  管道式:0.5级,1.0级

被测介质温度:  普通橡胶衬里:-20~+60℃

高温橡胶衬里:-20~+90℃

聚四氟乙稀衬里:-30~+100℃

高温型四氟衬里:-20~+180℃

额定工作压力: (高压可定制)

DN6-DN80:≤4.0MPa

DN100-DN250:≤1.6MPa

DN300-DN2600:≤1.0MPa

流 速 范围: 0.1-15m/s

电导率范围: 被测流体电导率≥5μs/cm

电流 输 出: 负载电阻  0~10mA:0~1.5kΩ

4~20mA:0~750 kΩ

数字频率输出:  输出频率上限可在1~5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极电流为250mA

供 电 电 源 :  AC220V或DC24V

要求直管段长度:上游≥5DN,下游≥2DN

连接方式:  流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定

防爆等级:  EXdIIBT4

防护等级:  IP65,特殊订制可达IP68

环境温度:  -25~+60℃

相对温度:  5%~95%

消耗总功率:小于20W

五、智能电磁流量计仪表选型

1.适合测量介质:导电液体

2. 智能电磁流量计测量范围的选择

内径(mm)

10

15

20

25

32

40

50

65

Qmin(m3/h)

Qmax(m3/h)

0.0283

4.24

0.0636

9.54

0.12

16.96

0.176

26.5

0.29

43.42

0.452

67.85

0.7

106.0

1.19

179.0

内径(mm)

80

100

125

150

200

250

300

350

Qmin(m3/h)

Qmax(m3/h)

1.8

271.0

2.28

424.0

4.41

662.0

6.36

954.0

11.3

1690

17.6

2650

25.4

3810

34.6

5190

内径(mm)

400

450

500

550

600

700

800

900

Qmin(m3/h)

Qmax(m3/h)

45.2

6780

57.2

8570

77.6

10600

85.8

12800

101.0

15200

138.0

20700

180.0

27100

229.0

34300

内径(mm)

1000

1100

1200

1400

1600

1800

2000

2200

Qmin(m3/h)

Qmax(m3/h)

282.0

42400

342.0

51300

407.0

61000

554.1

83121

732.7

108566

916.0

137404

1131.0
