一、液体涡轮流量计产品概述
山东鲁仪LY-LWGY系列智能涡轮流量计是吸取了国内外流量仪表***技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
二、液体涡轮流量计产品分类：

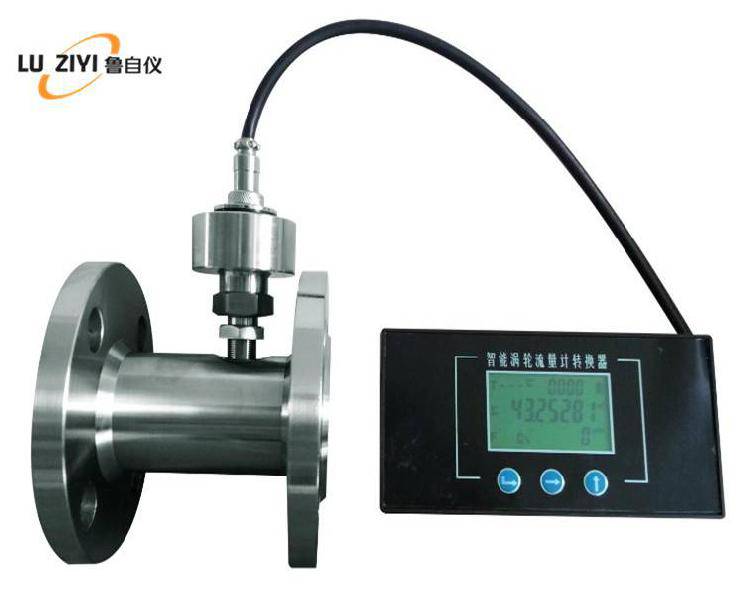

山东鲁仪涡轮流量计产品分为现场显示型和脉冲输出型。现场显示型既可以直接现场读取瞬时流量和累积流量，又能输出4-20mA电流信号；脉冲输出型不带显示仅将流量信号以脉冲的形式远传输出，仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。
LWGY-□B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。
LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
三、液体涡轮流量计产品特点：

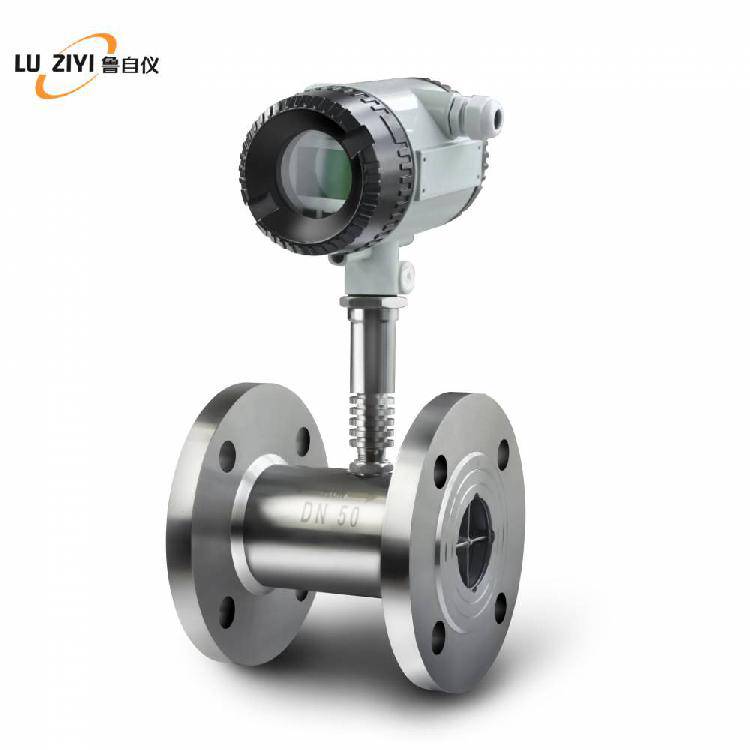

智能一体化涡轮流量计是采用***的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
LY-LWGY型液体涡轮流量计是一种流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卡箍卫生接头的液体涡轮流量计可以应用于制药行业。
LY-LWGY型一体化液体涡轮流量计结构为防爆设计，可以显示累计、瞬时流量。电池供电型电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。
LY-LWGY型一体化液体涡轮流量计可以显示多种流量单位：有立方米，加仑，升，标准立方米，标准升等，流量计可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
涡轮流量计具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片能防腐，可以测量粘稠和腐蚀性的介质。
四、液体涡轮流量计产品性能特点：
1 测量精度高，一般可达±1%R、±0.5%R，高的达±0.2%R；
2 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精度，在贸易结算中是优先选用的流量计；
3 具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；
4 所有有效数据掉电后保持10年不丢；
5 范围度宽，中大口径可达1:20，小口径为1:10；
6 结构紧凑轻巧，安装维护方便，流通能力大；
7 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8传感器类型多，可根据用户特殊需要设计为各类传感器，例如低温型、双向型、井下型、混砂型等
9 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便；
10输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
11可获得很高的频率信号（3~4kHz），信号分辨力强；
五、液体涡轮流量计工作原理：
LWGY系列液体涡轮流量传感器基于力矩平衡原理，流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经流量计的流体的瞬时流量Q成正比，流量方程为：Q=3600×f÷k
式中： f——脉冲频率[Hz]
k——流量计的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]
3600——换算系数
每台流量计的仪表系数由山东鲁仪制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
六、液体涡轮流量计电气特性：
1、 显示方式：
（1）LY-LWGY 远传显示：脉冲输出（配显示仪表）；
（2）LWY 现场显示：液晶显示累积流量，单位（m³）
液晶显示瞬时流量，单位（m³/h）
（3）LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
（1）LY-LWGY 脉冲输出，p-p值由供电电源确定；
（2）LWY 可带脉冲输出或4~20mA两线制电流输出；
（3）LWGB 4~20mA两线制电流输出。
3、供电电源：
（1）LY-LWGY：DC5~24V；
（2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；
