后期监测资料表明,隧道在完成变形后基本达到了设计轮廓线位置。
(一)技术要求

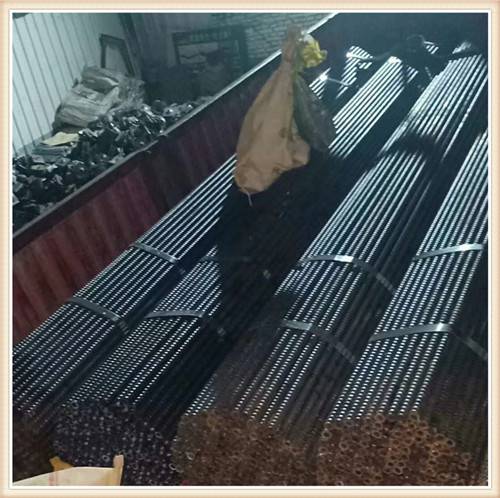

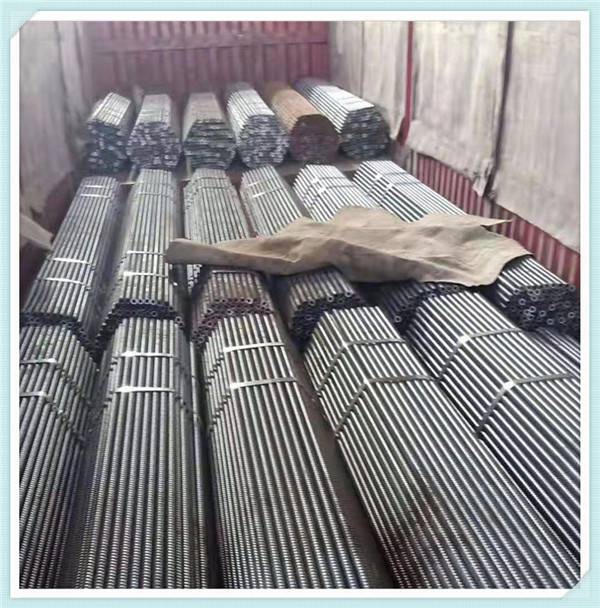

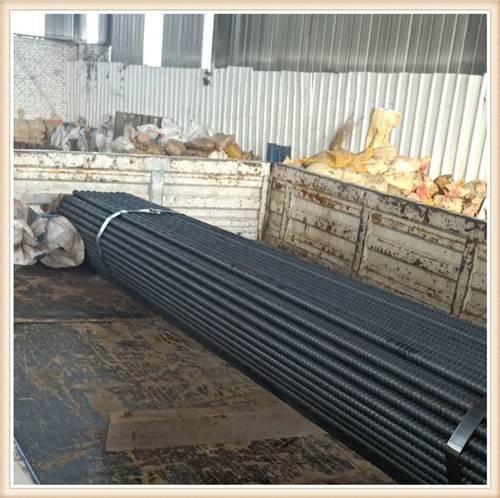

1中空注浆锚杆
符合TB/T 3209-2008中华人民共和国铁道标准
表一 中空锚杆体的公称直径、公称壁厚、公称截面积、公称质量及允许偏差
普中空空链杆产品规格
牌号 公称直径mm 公称壁厚mm 公称截面积mm2 质量公称质量kg/m 允许偏差%
Q345 Ф25×5 5 314.2 2.47 ±4
表二 中空锚杆体的屈服力、力和断后伸长率A
普通中空锚杆产品规格
牌号 屈服强度Rel 抗拉强度Rm 屈服力 力断后伸长率A%
Ф25×5
Q345 不小于325 102 153 21
注：1、屈服力是指纵向拉伸的中空锚杆体在屈服期间，不计初始瞬时效应时所测得的***小拉力
2、力是指拉断中空锚杆体时所测得的拉力
武汉理工大学王呈方***团队与山东硕力机械制造有限公司联手合作,基于***的可重构模具技术、造船工艺技术、测量技术、现代信息技术和控制技术创新研制出集“机、光、电、液、控”等技术于一体的船舶三维数控弯板机。
2.中空锚杆体力学性能
2.1当用满足规定的材料做中空锚杆体时，应满足屈服力力的设计值，屈服强度限强度和断后伸长率的***小值应符合相应***或行业标准规定。
2.2中空锚杆体纵向拉伸式样应有明显的屈服(颈缩）台阶。
2.3中空锚杆体实测力与实测屈服力之比不应小于1.25。
2.4中空锚杆体实测屈服力与标准规定的屈服力***小值之比应不大于1.3。
2.5中空锚杆体***薄弱处承载能力的实测值应不小于表二规定的中空锚杆体力***小值。
3.组合锚杆体力学性能
此外,根据收敛约束法的理念,推导了膨胀土隧道围岩特征曲线,结果表明:膨胀性围岩对含水率变化非常敏感,尤其是围岩变形较小时,膨胀压力可以达到塑性形变压力的数倍。
表三 组合锚杆体的公称直径、公称壁厚、公称截面积、公称质量及允许偏差
表四 组合锚杆体的屈服力、力和断后伸长率
4.1组合锚杆体的内外表面不应有裂缝折叠轧折离层结疤和锈斑等缺陷
4.2组合锚杆体内外表面的油污应清除
4.3中空锚杆体和连接套的外表面应热镀锌或覆环氧树脂涂层，热镀锌应符合JT/T281规定，镀锌层平均厚度不应小于0.061mm,环氧树脂涂层应符合JG3042规定
表五 锚杆体的标准长度及允许偏差
标准长度L 2.5 3.0 3.5 4.0 4.5
允许偏差mm ±5
注：根据用户要求，可提供其他长度的锚杆体
5. 锚杆体弯曲度和端头
研究得出:扩挖支护是软弱围岩隧道一种相对优越的施工方案,且当扩挖支护厚度达到60 cm时初期支护的主压应力为16.4 MPa,主拉应力为0.486 03 MPa,满足其材料强度要求。
5.1锚杆体的弯曲度不应影响正常使用，必要时要进行校直处理，每米弯曲度不应大于4mm，总弯曲度不应大于锚杆体总长度的0.3%
5.2锚杆体的端部应剪切正直，端部螺纹长度不小于200mm
6. 垫板
6.1垫板应符合GB/T709牌号Q235的热轧钢板
6.2垫板尺寸及允许偏差应符合表六的规定
6.3垫板应冲压成碟形
表六 垫板尺寸及允许偏差
规格 150×150×6
边长mm 150-5
边长mm 150-5
厚度mm 6-0.55
有限元计算结果表明:环形开挖预留核心土法施工对软弱围岩掌子面的变形能起到有效控制,但对于控制浅埋段隧道整体沉降效果不大;相对于环形开挖预留法,CD法开挖工作面小,且各工作面封闭成环时间短,各工作面支护有效限制了塑性区发展,尤其是在隧道拱顶处,CD法开挖比环形开挖预留法开挖扰动引起的塑性区范围小很多, CD法更适用于弱膨胀土地区隧道施工。
6. 螺母
6.1螺母应采用一端球形的六角螺母，应符合GB/T56的规定
7. 止浆塞和锚头
7.1止浆塞和锚头应采用无污染、耐腐蚀的橡胶、塑料、金属或木材加工
7.2止浆塞应满足不小于1MPa注浆压力的使用要求
7.3锚头出浆口的内径应不小于6mm
? 深埋围岩压力公式没有考虑隧道拱部围岩本身的承载作用以及超前预支护作用,荷载计算结果偏大。
