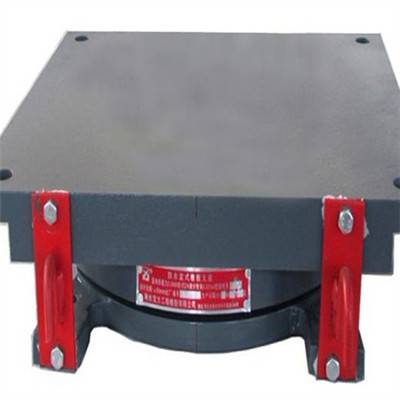

固定球型钢支座陆韵网架钢结构球铰支座施工简便

• 产品类别：万向转动球型支座 固定型钢结构球铰支座

• 品牌：陆韵

• 材质：Q235 Q345

• 特殊用途：抗震 减震

• 加工定制：是

• 产地/厂家：陆韵

球形支座,它是一种通过球面传力、具有不出现力的缩颈现象的桥梁支座产品，使用本产品作用在混凝土上的反力比较均匀,在使用中支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。

球型支座的分类

球形支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀； 球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。QZ球型橡胶支座（坚向承载力）分为16级：1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN时单独设计加工。

纵向活动支座 代号为ZX; b.多向活动支座 代号为DX; c.固定支座 代号为GD;产品适用温度范围:a.常温型支座：适用于-25℃～+60℃; b.耐寒型支座：适用于-40℃～+40℃，代号为F。

支座设计转角分为0.01、0.015和0.02rad，根据需要可增大b.竖向承载力1000-20000KN共分16级，支座可承受的水平承载力为竖向的10%c.摩擦系数：常温型μ≤0.03  耐寒型μ≤0.05 d.支座设计位移量：顺桥向：±50、±100、±150mm
横桥向：±20mm设计位移量根据工程需要可进行变更.
