4层称重式集沙器 /风沙搜集器
型号：BSNE
安装说明

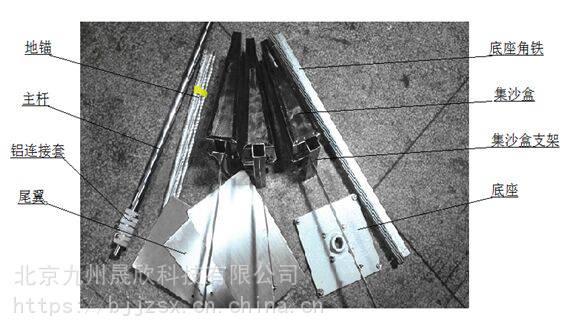

一、部件介绍：
二、部件清单
| 序号 | 名称 | 数量 | 备注 |
| 1 | 集沙盒 | 3件 | |
| 2 | 集沙盒支架 | 3件 | |
| 3 | 主支撑杆 | 1件 | |
| 4 | 支撑底座 | 1件 | |
| 5 | 底座角铁 | 4根 | 连接底座用 |
| 6 | 地锚 | 4根 | |
| 7 | 铝固定座 | 6件 | |
| 8 | 尾翼 | 3件 | |
| 9 | 螺丝 | 一批 |
三、安装说明
1、将“尾翼”安装在“集沙盒支架上”上，注意“尾翼”的安装方向。同时将“集沙盒”装入到“集沙盒支架”上。
2、用8颗M8的螺丝螺母将“支撑底座”与四根“底座角铁”连接起来。
3、将“主支撑杆”安装在“支撑底座”上，并把螺母拧紧。
4、准备将集沙盒组件安装在“主支撑杆上”。
5、先确定***层的安装高度，取一个“铝固定座”安装在“主支撑杆”上。将集沙盒组件套在“主支撑杆”上，然后将一个“铝固定座”安装在集沙盒组件方管的上端。注意：“集沙盒支架”方管的上端面与“铝固定座”要保持2到3mm的间隙，保持采样盒组件能够灵活的转动。
6、***层安装结束。
7、其余几层如以上方法安装。
8、安装地锚，将地锚***的一头穿过“底座角铁”端头的大孔，用锤子敲击到泥土里，使整套集沙仪固定。
9、安装结束。
10、安装步骤示意图如下：
