1.概述

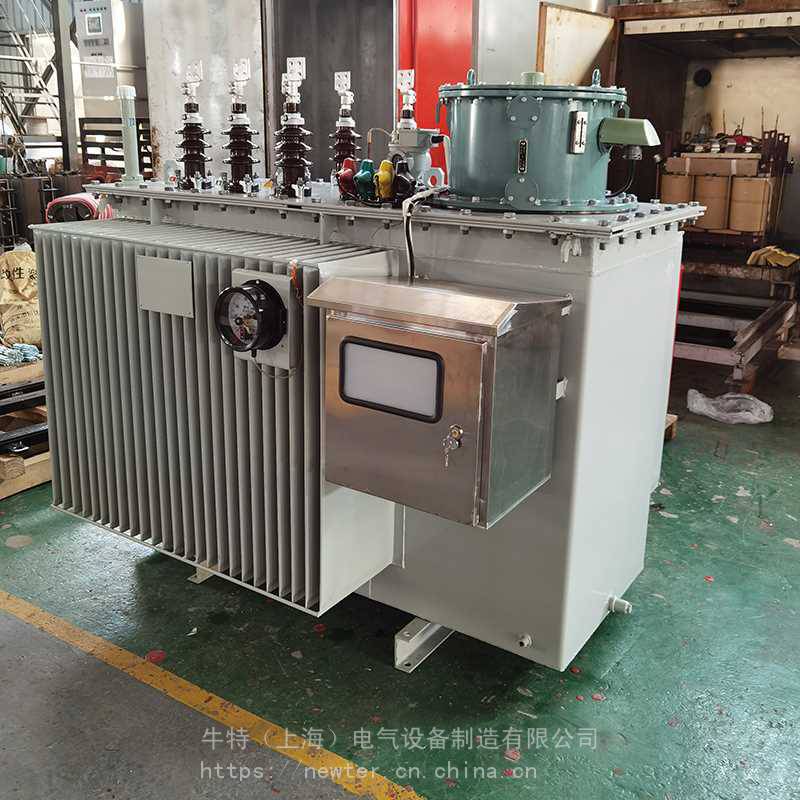

10kV高压SVR线路自动调压器是牛特（上海）电气设备制造有限公司自主生产的一种可以自动调节变比来保证输出电压稳定的装置。可以在30%的范围内对输入电压进行自动调节，
它特别适用于电压波动大的线路或压降大的线路，将这种调压器安装在馈电线路的中部，在一定范围内对线路电压进行调整，保证用户的供电电压，减少线路的线损。
10KV配电线路调压器：一种通过跟踪线路电压变化，自动调节装置本体变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。将这种调压器串联在6kV、10kV、35kV线路的中后端，在一定范围内对线路电压进行调整，保证用户的供电电压平稳，减少线路的线损；此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器串联在变电站变压器出线侧，保证出线侧电压合格。
SVR-10KV线路自动馈线调压器组成结构及工作原理
SVR线路自动调压器共有三部分构成：自耦变压器、有载分接开关和自动控制器。
通过测量线路的实时电压来驱动有载分接开关的动作，进而改变自耦变压器的变比，使线路电压稳定在设定的电压上限和电压下限之间。如果测量的线路实时电压小于设定的电压下限，控制器控制有载调压开关升档提高电压；反之，测量的线路实时电压大于设定的电压上限，控制器控制有载调压开关降档降低电压。
通过测量线路的实时电压来驱动有载分接开关的动作，进而改变自耦变压器的变比，使线路电压稳定在设定的电压上限和电压下限之间。如果测量的线路实时电压小于设定的电压下限，控制器控制有载调压开关升档提高电压；反之，测量的线路实时电压大于设定的电压上限，控制器控制有载调压开关降档降低电压。
■ 产品特点
1.采用自耦式变压器结构，可在±20％的范围内实现有载自动调压；
2.具有优良的控制性能和通信功能，实现了遥测、遥信、遥调和遥控“四遥”功能；
3.采用了独特的抗干扰措施，保证控制器正常工作；
4.控制器设有高、低档位限位保护防止分接开关卡死；
5.有载分接开关油箱和自耦式变压器本体油箱隔离；
6.体积小、容量大、重量轻、损耗低，易于安装；
7.具有显著的降耗节能效果；
8.性价比高、可靠性高。
说明：
调压范围的选择依据举例：
调压器输入端电压在9~11kV，选择调压范围为：-10%～+10%；
调压器输入端电压在8.66~10.66kV，选择调压范围为：-5%～+15%；
调压器输入端电压在8~10kV，选择调压范围为：0～+20%；
调压器输入端电压在7~10kV，选择调压范围为：0～+30%；
■ 安装方式
安装方式采用户外安装，有两种安装方式。
容量小于等于2000kVA可以用安装支架进行双杆架设；容量大于2000kVA需要安装基础进行安装。安装示意图见下图：
