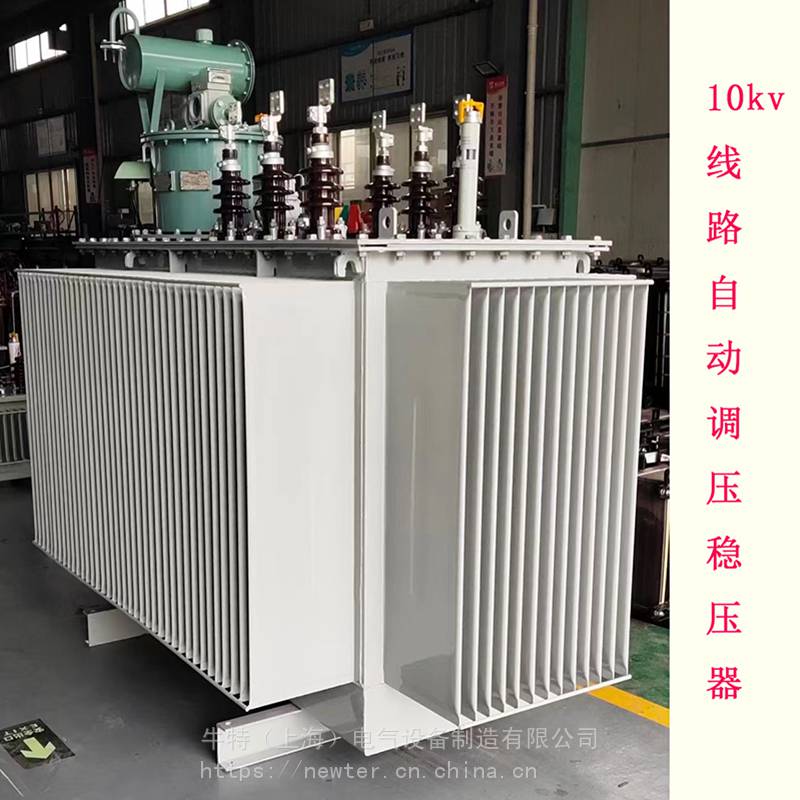

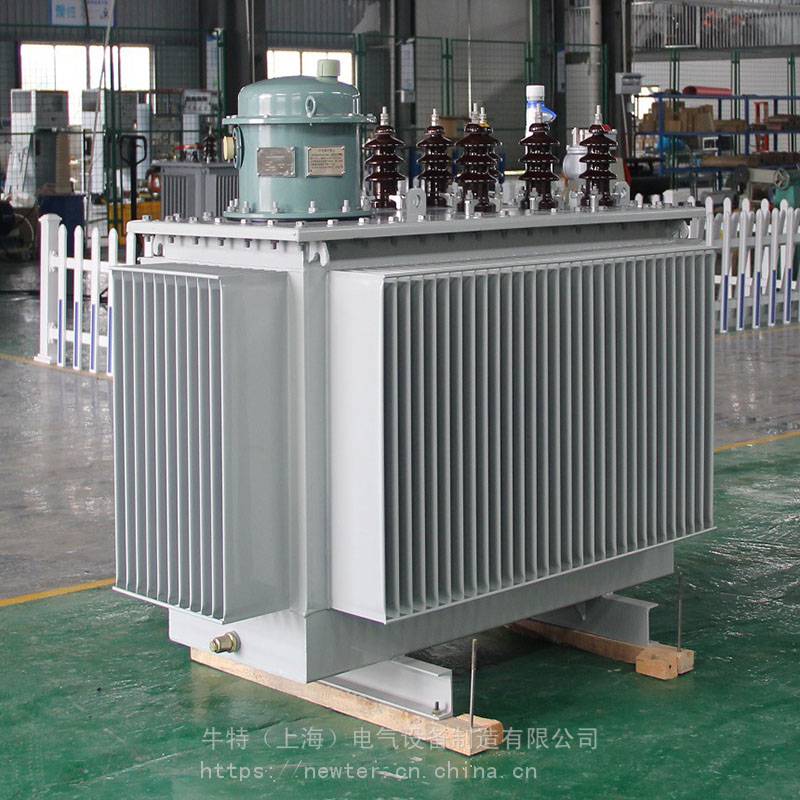

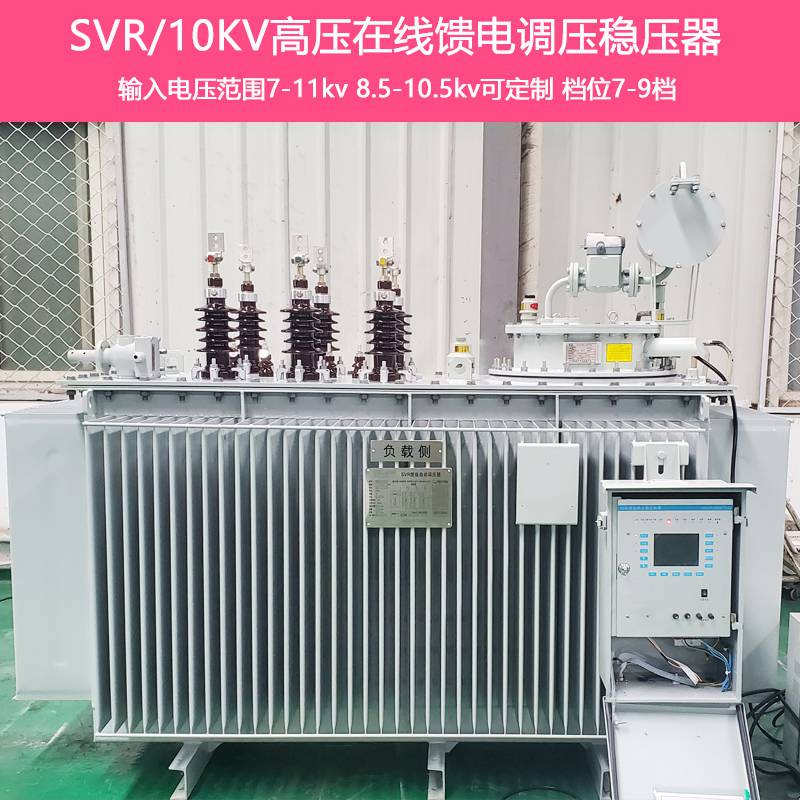

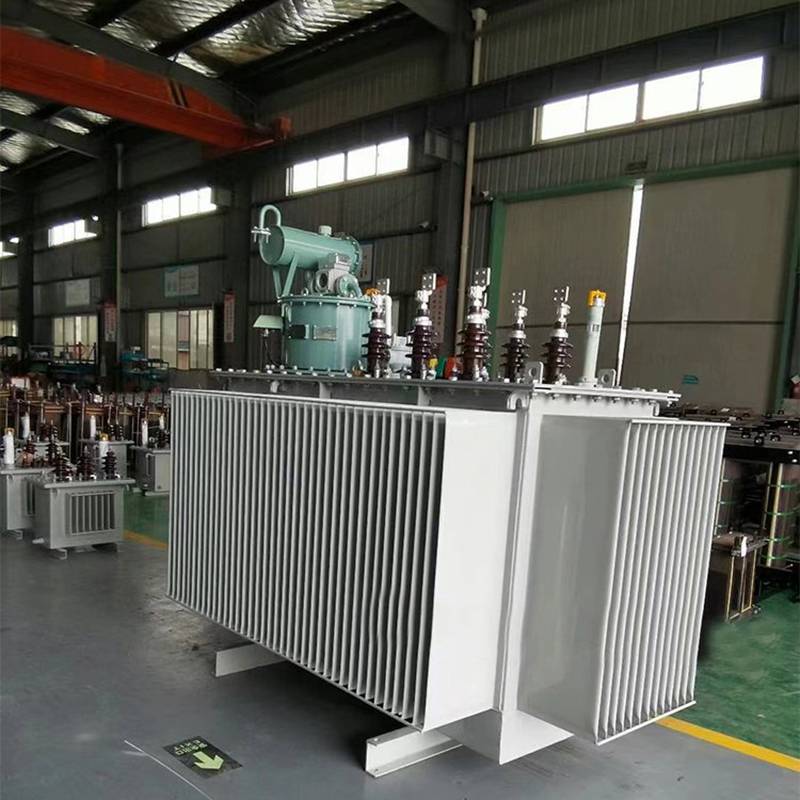

SVR-8000/10-9线路自动调压器 煤矿油田远距离长线路稳压器是通过跟踪线路电压变化，自动采集控制电路发出信号，自动调节装置本体变比，保证输出电压稳定，配电线路的理想状态是能够保持整条线路的电压的恒定，但是在实际应用中，6KV-38KV线路自身的阻抗会造成线路的出线端电压和末端电压不一致。本产品可在±20%的范围内对输入电压进行自动调节，适用于电压波动大或压降大的线路，将这种馈线调压器串联安装在6kV、10kV、35kV线路的中后部，在一定范围内对线路电压进行调整，保证用户的供电电压。此外，SVR馈线自动调压稳压器也适用于主变不具备调压能力的变电站，将这种调压稳压器安装在变电站变压器出线侧，保证出线侧母线电压。适用于农网、隧道、油田、矿区、化工、变电站等高压或低压侧电压不稳定场所。
主要特点
(1) 整个设备设备容积大、耗损低、体型小、有利于安裝维护***;
(2) ***工作电压转变全自动调节三相有载分接电源开关挡位，姿势靠谱，工作电压调节高精度;
(3) 能够 依据必须调节工作电压标准、姿势廷时、容许范畴、频次限制，基本参数灵便、便捷;
(4) 显示信息SVR有载分接电源开关挡位姿势频次、当今挡位，具备 和 低挡标示;
(5) 具备挡位限制、低限维护，姿势 作用，合理的提升了商品的可信性;
(6) 控制板具备过压速降和欠工作电压维护作用，当路线处在过电压、欠压保护情况时，控制板全自动锁闭; 保证有载分接电源开关的安全性实际操作
(7) 控制板选用工业生产级操纵集成ic，可信性高，可融入室外极端自然环境;
(8) 具备RS485通信插口，能够 根据无线通信控制模块在距安裝点30m之内查询、改动控制板的主要参数。
调压控制器性能参数：
4.1工作电源:AC/DC 110－450V
4.2额定频率:50Hz
4.3功耗:25W
4.4模拟输入:2路电压(0-250V)
4.5开关量输入:10路空接点输入
4.6开关量输出:2路(AC250V/380V l6A)
4.7测量精度: 电压(0.5%)
4.8抗干扰等级:符合IEC61000-4:1995等级的要求
要技术参数
1．环境条件
1.1海拔高度：≤2000m
1.2环境温度：-25℃～+45℃
1.3相对湿度：小于90%
1.4 防污秽能力： III级
1.5 安装倾斜度：<2%
1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及******，无剧烈震动。
注意:工作环境超出上述条件时，用户在订货时需特殊说明。

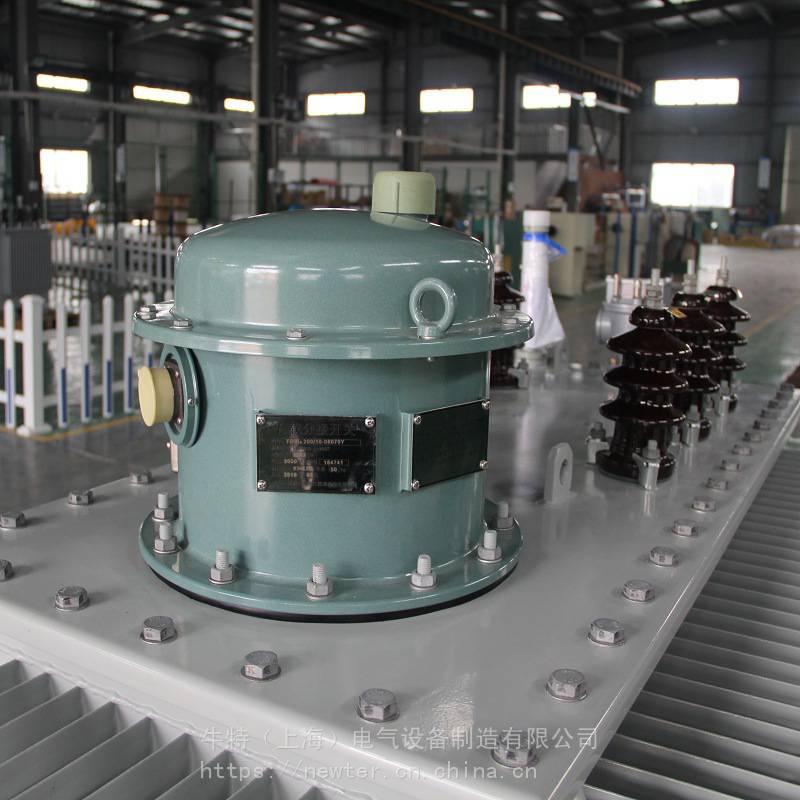

调压开关基本参数：
3.1 开关各触点电阻：与有载分接开关级数有关，＜500μΩ
3.2 开关电动操作接换一次时间：10s
3.3 开关过渡电阻切换时间：15～24ms
3.4 开关在额定容量下触头的电气寿命：〉50000次
3.5 开关机械寿命： 〉500000次
3.6 切换过渡方式：单电阻或双电阻

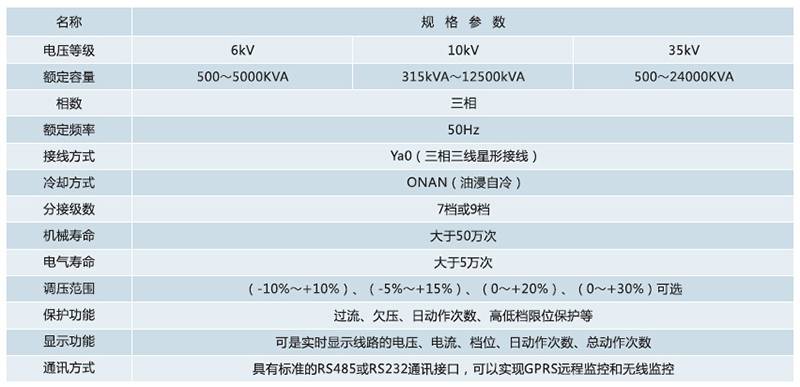

技术参数
2.1 额定容量：630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA 10000kVA 等，特殊规格可定制。
2.2额定电压: 0.4KV、6kV、10kV、35kV
2.3频 率：50 Hz
2.4电压调节范围： -20%~+20%
2.5档 位：7-9档
2.6连接组别：Ya0
2.7、变压器油牌号：25#，45#
2.8冷却方式：ONAN
2.9绝缘水平：LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV), LI200kV/AC85kV(35kV)
2.10 SVR线路自动调压稳压器采用全密封波纹油箱，有油温指示，压力释放阀；箱体内置信号电源和采样PT，为控制器提供采样信号及工作电源；
变压器的正常运行 所做的几项测试：
① 温度测试：
变压器运行状态是不是正常，温度高低是很重要的，一般在60℃-90℃。
② 负荷测试：
为了提高变压器的利用率，减少电能的损失，防止过负荷运行，在运行中，必须测定变压器真正能承载能力，测定时间用钳表直接测定。 电流值应为变压器额定电流的75-90%，超过时说明过负荷，应立即进行调正。
③ 电压测定：
变压器的电压变动量应在额定电压±5%以内。如果超过这一范围，应采用分接头调正，使电压达到规定范围。一般用电压表分别测试次级电压。
4 绝缘电阻测定：
为了使变压器始终处于正常运行状态，必须进行绝缘电阻测定，以防绝缘受潮和发生事故。测定变压器的绝缘时应在停电况下进行，利用兆欧表测定绝缘电阻，要求所测电阻值不低于以前所测的值。
※ 变压器 使用说明：
① 打开包装箱，取出说明书及变压器，仔细阅读《使用说明书》，以便正确使用。
② 使用前必须测量电网电压 看是否为额定电源电压值，允许偏差±5%，若超过或低于该范围，应考虑前端添加稳压电源。
③ 使用是应选用截面积足够的母线进行连接，及时拧紧接线端子的螺母，并应将接地螺钉进行可靠接地。
4 按标示接线，检查无误后，即可通电使用
5 变压器通电工作后，其铁心和线圈发热，属于正常现象。若升温过高（铁心温升超过80K线圈温升超过90K）甚至冒烟，则应切断电源重新检查您所使用电器的容量，且予以调整。
