一、总则

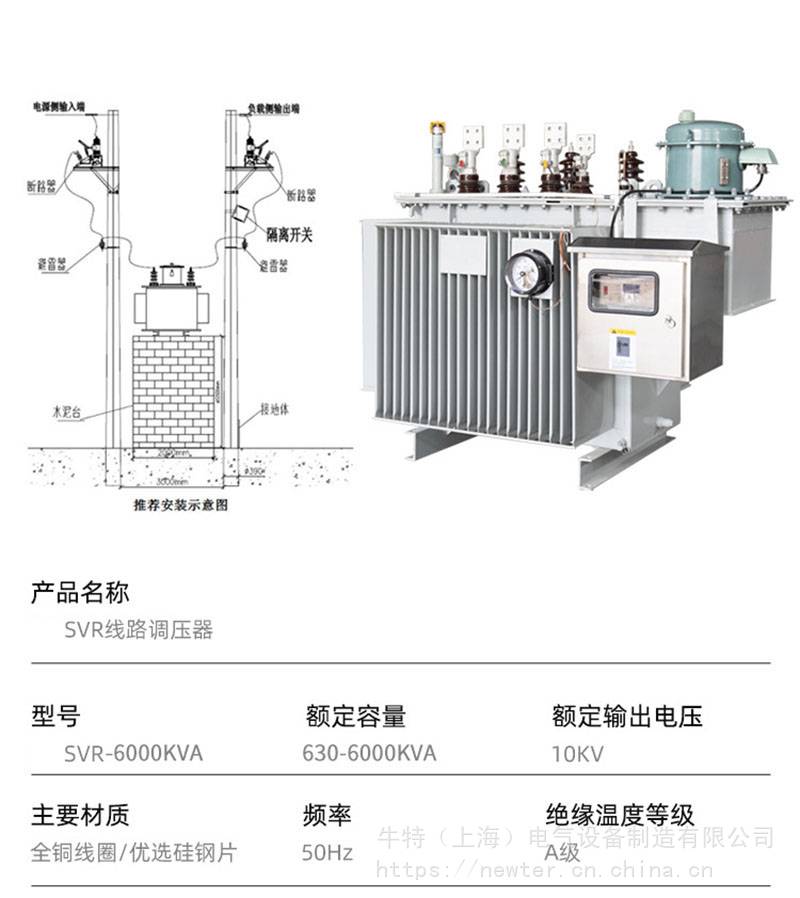

SVR-6300-10/9线路自动调压器装置是一种可以自动调节变比来保证输出电压稳定的装置。SVR馈线自动调压装置可以在20%的范围内对输入电压进行自动调节，它特别适用于电压波动大的线路或压降大的线路，将这种自动调压装置安装在馈电线路的中部，在一定范围内对线路电压进行调整，保证用户的供电电压，减少线路的线损；此外，SVR馈线自动调压装置也适用于主变不具备调压能力的变电站，将这种自动调压装置安装在变电站变压器出线侧，保证出线侧母线电压。
SVR高压馈线自动调压器分析：
在农网中，尤其是部分偏远地区，存在一定数量供电半径超过 规定的远距离线路，考虑到线路成本问题，不能采用大量的高压配网布点的途径解决，导致末端电压难以保证，功率因数达不到要求，线损较大，需要使用调压器提高电压。同样油田、***、煤炭、冶金、化工等对电能质量要求比较高的领域也需要使用调压器。

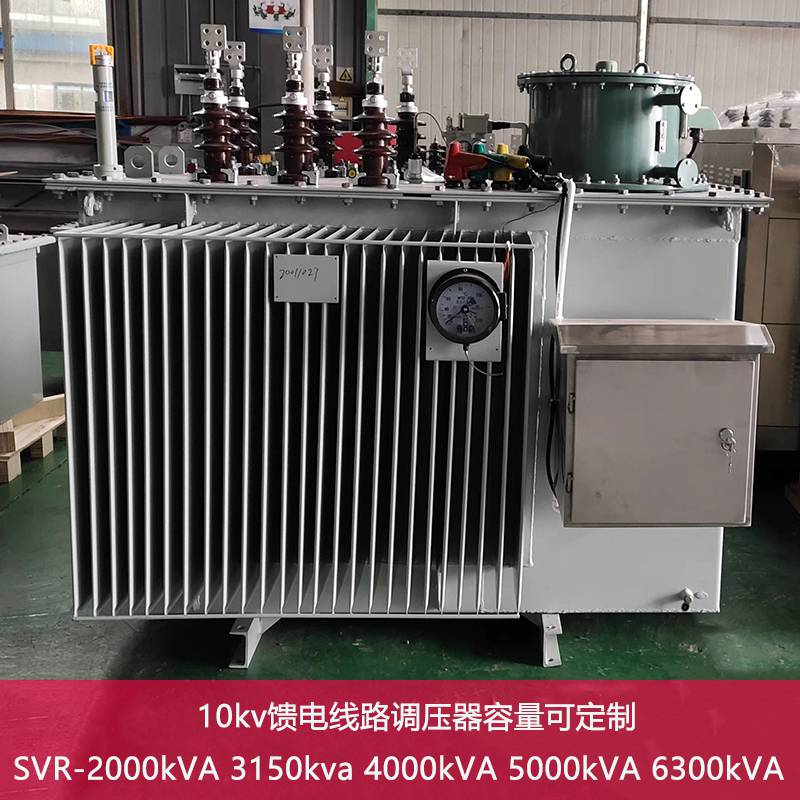

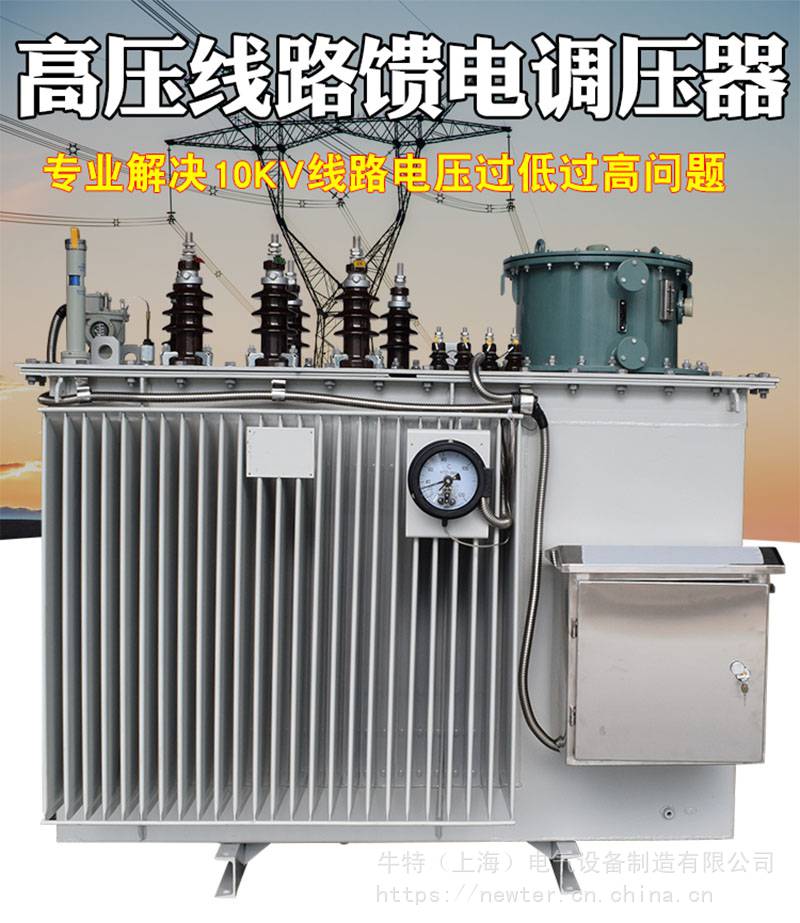

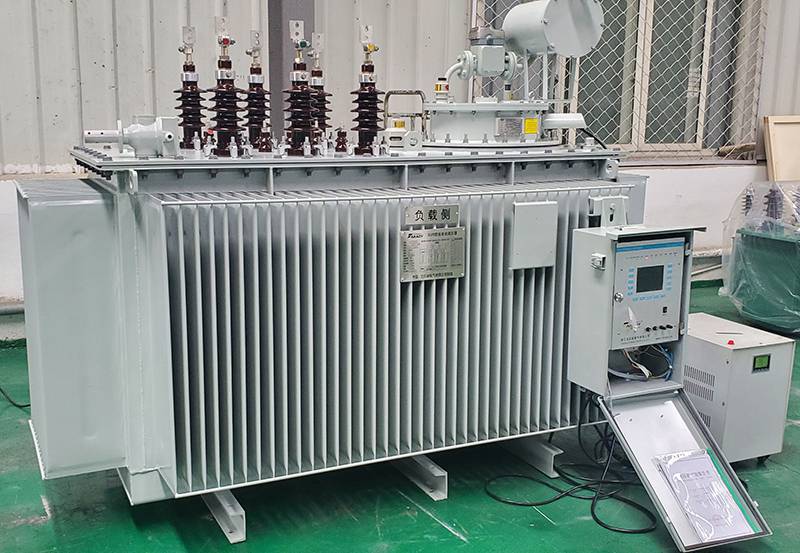

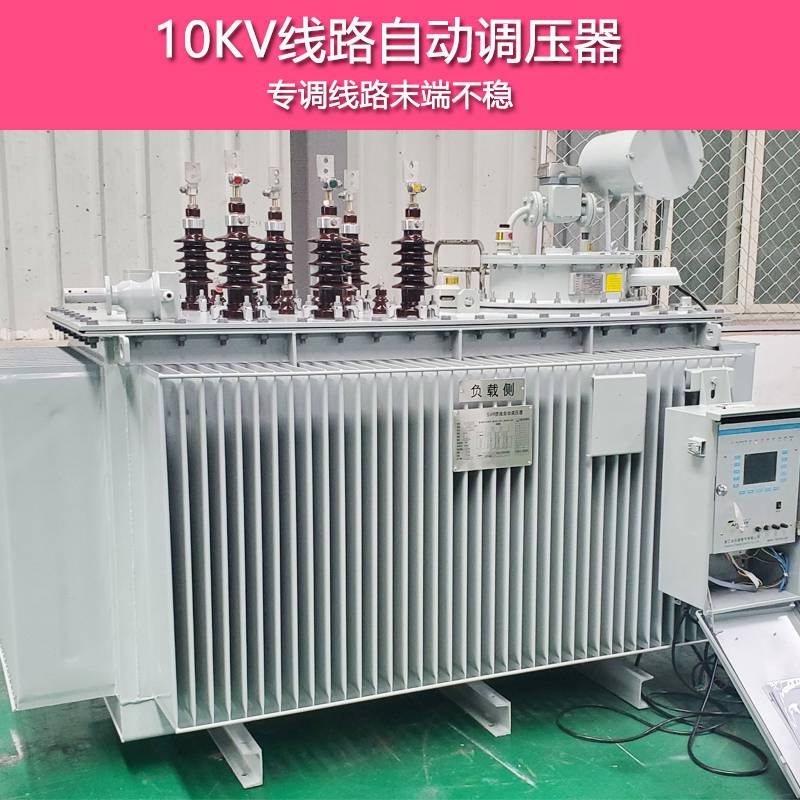

SVR-6300-10/9线路自动调压器 高压三相全自动油浸式有载调压稳压器产品作用：
电力系统 ：低电压会影响发、供电设备出力，降低供电可靠性，同时也影响电力企业自身的经济效益，电压下降特别严重时，甚至可能发生电压崩溃，频率下降和大面积停电等事故发生。
电压比额定电压低10%时，白炽灯灯通量减少30%，电压比额定电压高10%时，则灯泡的寿命减少一半。
低电压同时会影响空调运行，手机充电，***接收能力等系列问题。
系统损耗：在输送功率一定的时候，系统损耗和运行电压的平方成反比，若电压降低，电流和损耗随之增大。
本技术协议规定了SVR馈线自动调压装置的技术要求；本技术条件为订货合同的附件，与合同正文具有同等***效力。本技术协议中未尽事宜由双方协商解决。
主要技术参数
1.名称：SVR馈线自动调压装置
2.供货型号： SVR-6300/10-9
3.工作电源：装置自备工作电源，无须外接，需要采用自动采集功能，采集供电电压。
4. 线路自动跟踪调压装置
4.1 额定容量：6300kVA
4.2 额定电压： 10 kV
4.3 相 数： 3相
4.4 频 率： 50 Hz
4.5 接组别： Yao
4.6 油浸式：
4.7 变压器油牌号： 45 #
4.8 冷却方式：自然风冷
4.9 调压方式及范围：

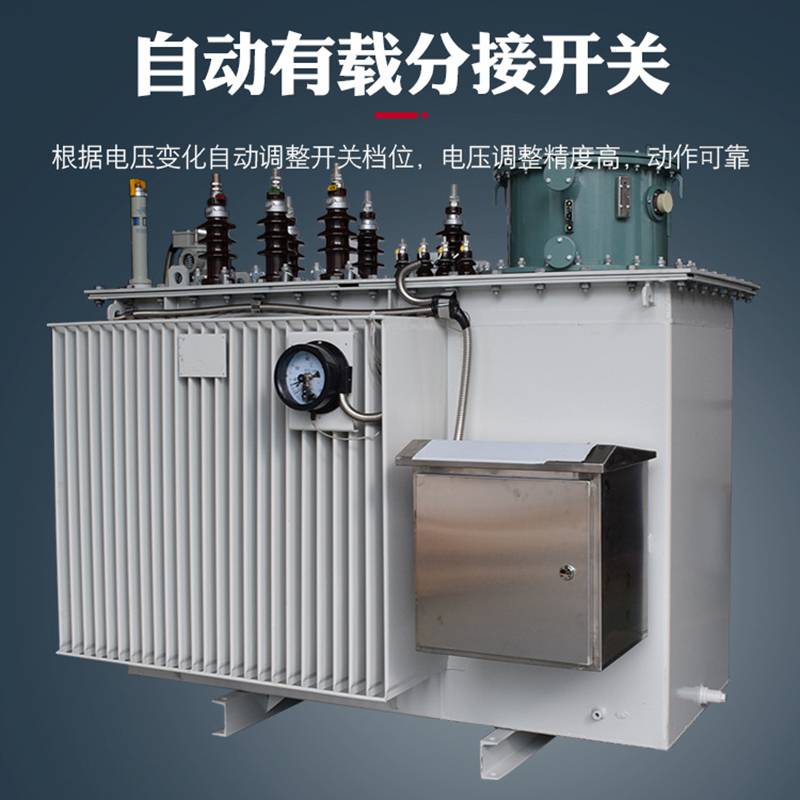

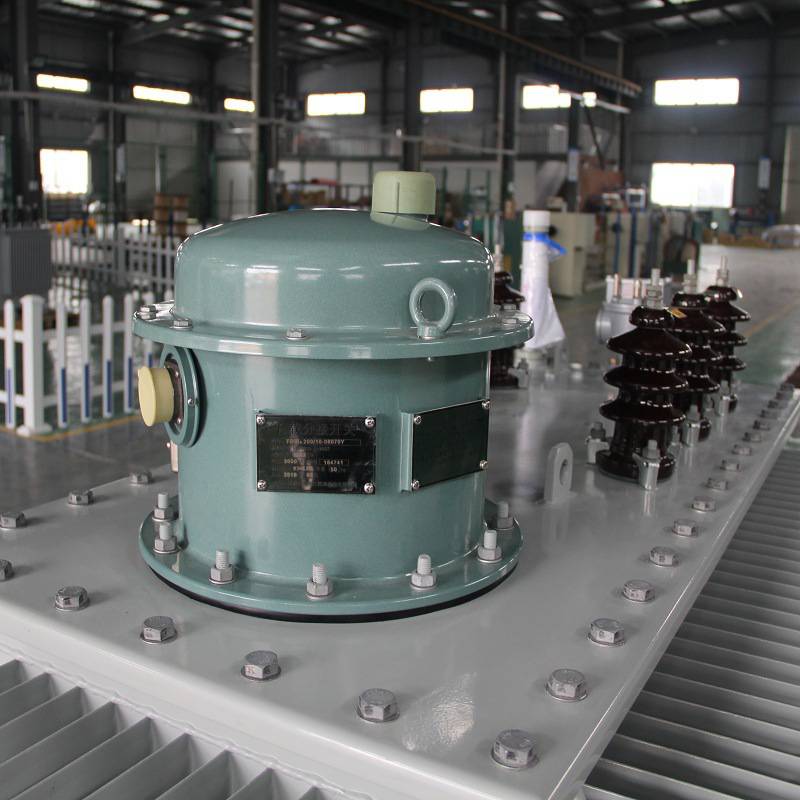

4.9.1 调压方式：有载调压
4.9.2 分接档位：9档
4.9.3 调压范围：8KV-10.2KV ±20%
4.10 绝缘水平：LI75AC35 kV4.11 短路阻抗：<2%
4.12 自动调压装置额定有功功率损耗小于额定容量的0.5%。
说明：
调压范围的选择依据举例：
调压器输入端电压在9~11kV，选择调压范围为：-10%～+10%；
调压器输入端电压在8.66~10.66kV，选择调压范围为：-5%～+15%；
调压器输入端电压在8~10kV，选择调压范围为：0～+20%；
调压器输入端电压在7~10kV，选择调压范围为：0～+30%；
SVR高压馈线自动调压器的好处：
a.改善线路电压方案比对
为了改善线路电压水平，保证供电质量，对于电压下降比较严重的线路，必须采取有效的措施来调节线路电压。目前，调压线路电压的方式有以下几种：
1、修建小型变电站 （缺点：投资大，周期长）
2 、更换线路导线 （缺点：投资大，周期长）
3、改变变压器分接头（缺点：调节范围小）
4、安装补偿电容 （缺点：调节范围小）
5、安装配电线路调压器（优点：费用低，见效快）
前面两种方案投资大，周期长，对于负荷分散的线路，并不是十分经济的选择。改变分头一般只能调节±5%，且需要加装有载开关。安装补偿电容，补偿幅度一般只能3%。所以安装线路调压器是经济方便、免维护，全自动为一体的 方案。
试验
出厂试验(例行试验)
1 绕组电阻测量(GB1094.1)
2 短路阻抗和负载损耗测量(GB1094.1)
3 空载电流和空载损耗测量(GB1094.1)
4 绕组对地绝缘电阻
5 绝缘例行试验(GB1094.3)
6 电压比测量 (GB1094.1)
7 绝缘油试验(GB1094.1)
8 功能试验
标志、包装、贮存和运输
1. 标志
每套装置名牌标有以下内容：
1.1产品的名称、型号
1.2额定电压（kV）
1.3额定电流（A）
1.4额定频率（Hz）
1.5额定容量（kVA）
1.6出厂编号
1.7 制造年月
1.8 制造厂名称和商标
2.包装
装箱资料包括：
2.1产品检验证书
2.2 合格证
2.3 产品使用说明书
2.4设备必须的技术资料
3.贮存和运输
3.1根据商务合同发货；内附<<产品合格证书>>，<<产品检验报告>>，<<产品使用说明书>>；
货物到达交货地点后，用方负责卸车、搬运，并妥善保管。
