一、简介

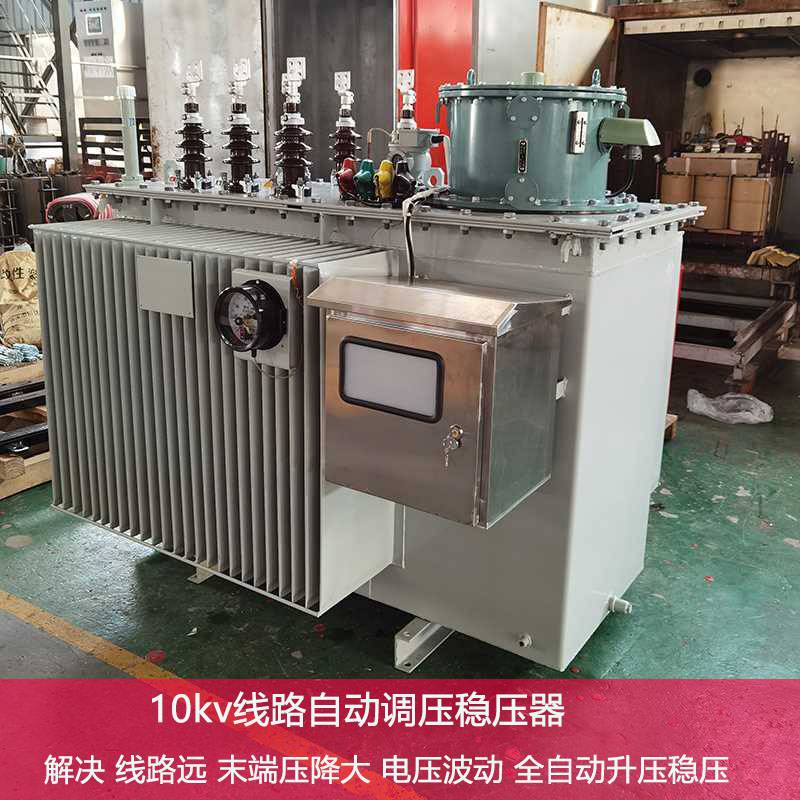

svr-3150kva10-9线路调压器 10千伏长线路压降大末端高压升压稳压器 原理通过有载分接开关，调节变压器变比来实现自动有载调压，智能控制器以51系列单片机为核心，对信号进行采集、分析、判断、处理、然后发出信号,驱动有载[1-5] 分接开关调节电压；该装置具有完整的控制和相关的保护功能；控制软件采用C语言编制，可读性好、可扩展性强.
高压馈线自动调压器
二、引言
我国农村地区的10KV配电线路，随着季节、昼夜的变化电压波动很大；特别是在农村排灌期间，电压质量更是难以保证。目前调整电压方法主要有两种：一种是调节主变压器分接头;另一种是通过补偿无功来调整电压。

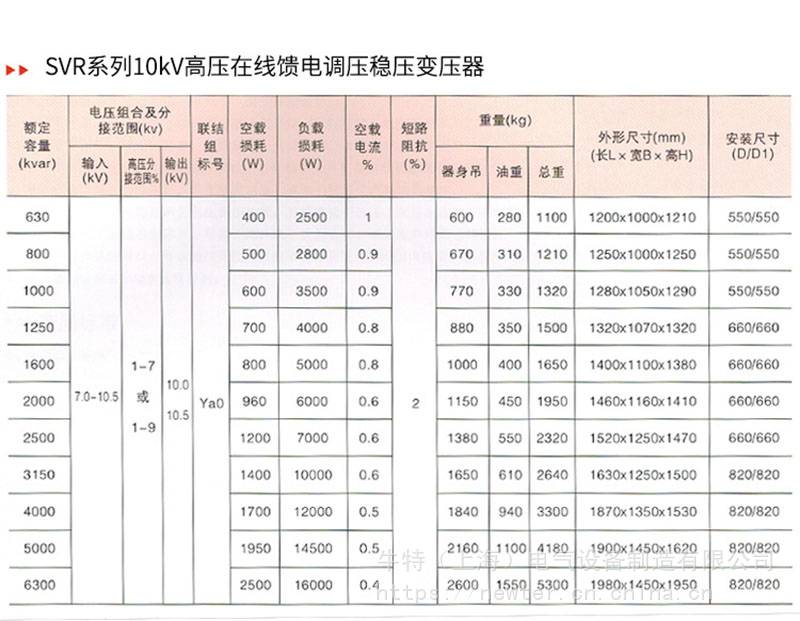

主要技术参数
1．环境条件
1.1海拔高度：≤2000m
1.2环境温度：-25℃～+45℃
1.3相对湿度：小于90%
1.4 防污秽能力： III级
1.5 安装倾斜度 lt; 2%
1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及******，无剧烈震动。
注意:工作环境超出上述条件时，用户在订货时需特殊说明。
2. 技术参数
2.1 额定容量：2000KVA、3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA 10000kVA 等，特殊规格可定制。
2.2额定电压: 0.4KV、6kV、10kV、35kV
2.3频 率：50 Hz
2.4电压调节范围： -20%~+20%
2.5档 位：7-9档
2.6连接组别：Ya0
2.7、变压器油牌号：25#，45#
2.8冷却方式：ONAN
2.9绝缘水平：LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV), LI200kV/AC85kV(35kV)
2.10 SVR线路自动调压稳压器采用全密封波纹油箱，有油温指示，压力释放阀；箱体内置单相电压，为控制器提供采样信号及工作电源；
3. 三相油浸式有载分接开关：
3.1 开关各触点电阻：与有载分接开关级数有关，＜500μΩ
3.2 开关电动操作接换一次时间：10s
3.3 开关过渡电阻切换时间：15～24ms
3.4 开关在额定容量下触头的电气寿命：〉50000次
3.5 开关机械寿命： 〉500000次
3.6 切换过渡方式：单电阻或双电阻
4.调压控制器
4.1工作电源:AC/DC 110－450V
4.2额定频率:50Hz
4.3大功耗:25W
4.4模拟输入:2路电压(0,250V)
4.5开关量输入:10路空接点输入
4.6开关量输出:2路(AC250V/380V l6A)
4.7测量精度: 电压(0.5%)
4.8抗干扰等级:符合IEC61000-4:1995等级?的要求
■ svr-3150kva10-9线路调压器 10千伏长线路压降大末端高压升压稳压器产品特点
1.采用自耦式变压器结构，可在±20％的范围内实现有载自动调压；
2.具有优良的控制性能和通信功能，实现了遥测、遥信、遥调和遥控“四遥”功能；
3.采用了独特的抗干扰措施，保证控制器正常工作；
4.控制器设有高、低档位限位保护防止分接开关卡死；
5.有载分接开关油箱和自耦式变压器本体油箱隔离；
6.体积小、容量大、重量轻、损耗低，易于安装；
7.具有显著的降耗节能效果；
8.性价比高、可靠性高。
线路调压器
调节主变压器的分接头既可以改变电压水平又可以改变系统的功率分配，目前大多数变电站的主变压器都采用这种调压方式。在这种方式下，根据系统负荷情况来调节主变的分接头，使变电站出线电压满足预定的要求。由于调节的依据是以变电站的母线为基准，即将母线电压水平限制在一个预定的范围之内，以期在以母线为基准的一定输出半径内满足电压偏差要求，但无法满足长距离供电线路末端的电压要求，而变电站母线又会有多条出线，各条出线的负荷曲线也各有不同，压降也不同，不能保证所有线路的电压都满足要求，因此这种调压方法灵活性、针对性差，当馈线复杂时往往会造成距离变电站近的地方电压偏高，距离变电站远的地方电压偏低。而且，目前农村35KV或66KV小型变电站的主变压器很多不具备有载调压能力，将其改造为有载调压变压器***较大，也限制了这种调压方式的应用。
说明：
调压范围的选择依据举例：
调压器输入端电压在9~11kV，选择调压范围为：-10%～+10%；
调压器输入端电压在8.66~10.66kV，选择调压范围为：-5%～+15%；
调压器输入端电压在8~10kV，选择调压范围为：0～+20%；
调压输入端电压在7~10kV，选择调压范围为：0～+30%；
三相有载分接开关是可在带负载的情况下转换接点的开关。在自动调压器中，串联绕组的抽头接在分接开关的不同接点上，可以通过转换接点调节变压器变比来改变其输出电压。考虑分接开关寿命和用户调压精度要求,一般常用的有载分接开关的档位为7、9档两种。
控制器是整个装置的智能部分,它采集输出的电压信号与设定值进行比较,然后发出指令控制有载分接开关,进行调压操作
3.1.2自耦变压器的容量分析
自耦变压器是由三柱式铁心，三相公共线圈，三相串联线圈（调压线圈）组成，采用分级绝缘，公共线圈在里侧，串联线圈在外侧。其原理接线如图（2）所示,X为自耦变压器中性点,接电源一侧为一次侧（端子 A 、X）输出电能一侧为二次侧（端子a、X）,A—a 称为串联线圈匝数用 表示；a —X 称为公共线圈匝数，用 W2表示。
可知一次侧与二次侧变比为：
k=( W1+W2)/W2 = U1/U2 (1)
自耦变压器由一次侧传输到二次侧的全部容量称为通过容量,当忽略变压器损耗时通过容量即为变压器的额定容量（本文以后提到容量为通过容量 用S表示）。
S= U1L1 ≈ U2L2 =U2L1 + U2La (2)
(2)式中*项 是由电源直接传导到副边的能量叫“传导容量“以 表示，式中第二项 是由电磁感应传导到副边的能量叫“电磁容量“以 表示，则 S= Saa + Sax （3）
由（1）（2）（3）可得出电磁容量：
Sax=（1-1/k）S ( 4 )
由(4)式可知通过容量中有（1-1/k）是由电磁感应作用传递的，1/k部分是由直接电传导作用而传递的。因为在设计变压器时，变压器的结构、尺寸、重量等主要是由电磁容量决定的所以常把自耦变压器公共绕组的电磁容量叫做“制造容量“ “计算容量”或“结构容量“
在一定通过容量下，自耦变压器变比k越接近1直接传导容量所占比重越大，电磁容量和结构尺寸越小，经济效益越明显，对于10KV馈线自动调压器来说，调压范围为0~20%时，***大制造容量为 =（1-1/1.2）S=0.167S(即制造容量为0.167倍的通过容量)。因为制造容量很小，与容量相同的电力变压器进行比较，自耦变压器耗材少、体积小、损耗低、效率高。
