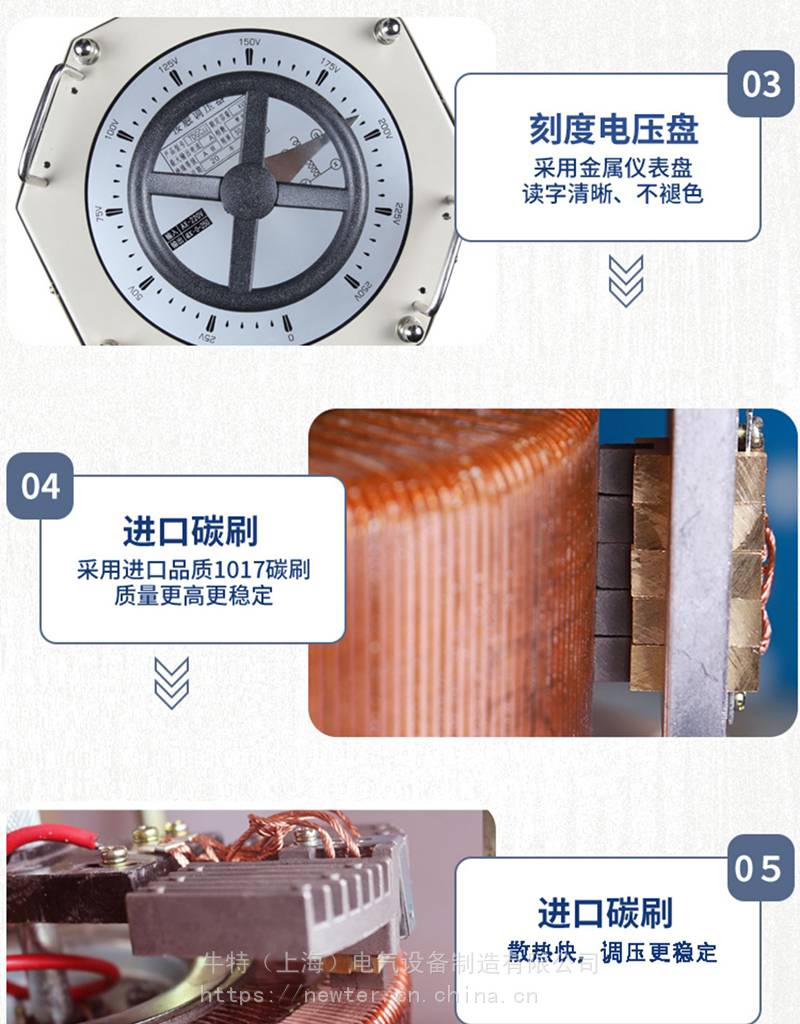

TSGC2J-80KVA三相380V接触调压器 电压范围0-430V500v1000v可定制就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑地从零调节到所需电压。
一、产品概述：

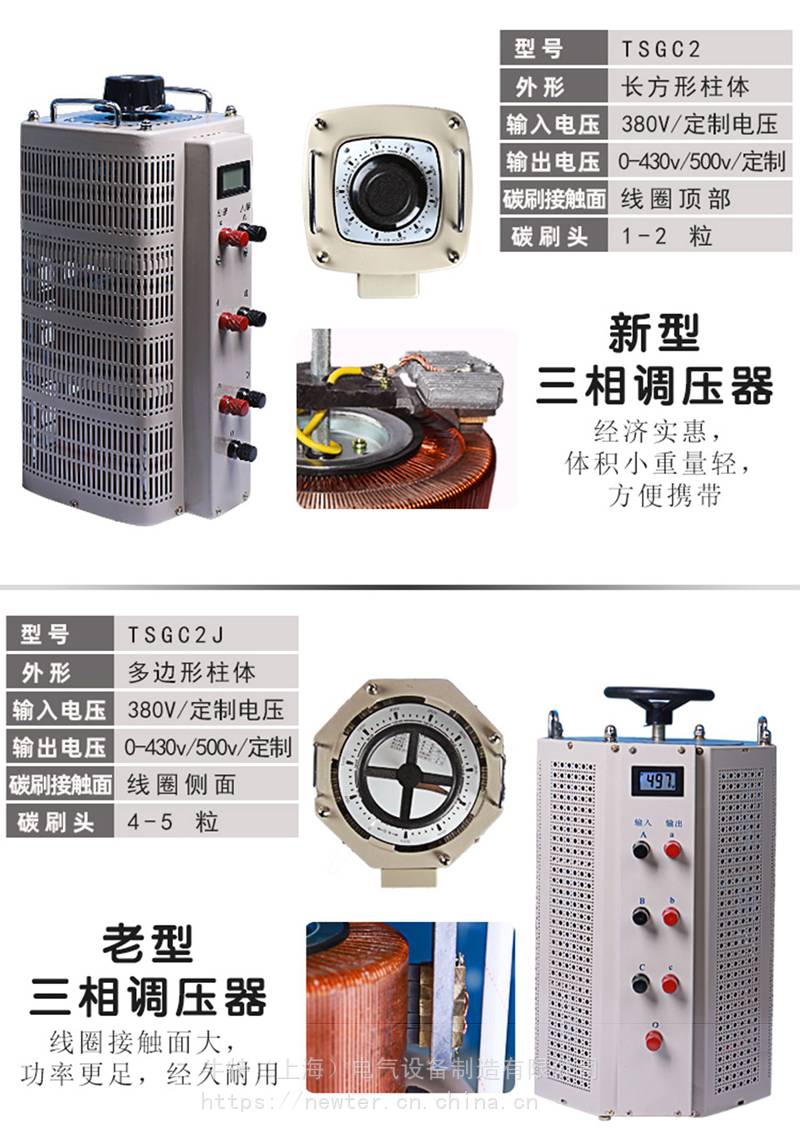

调压器系列,为机电工业第十四批节能产品.用在调压、控温、调速、调光、功率控制等场所,使用范围十分广泛.TDGC2-J、TSGC2-J产品外形呈六角形,属老形产品;TDGC2、TSGC2外形呈四角形,美观大方，属新形产品。
二、适用范围：
化工、冶金、仪器仪表、机械制造、轻工工业、公用设备、家用电器。
三、技术性能：

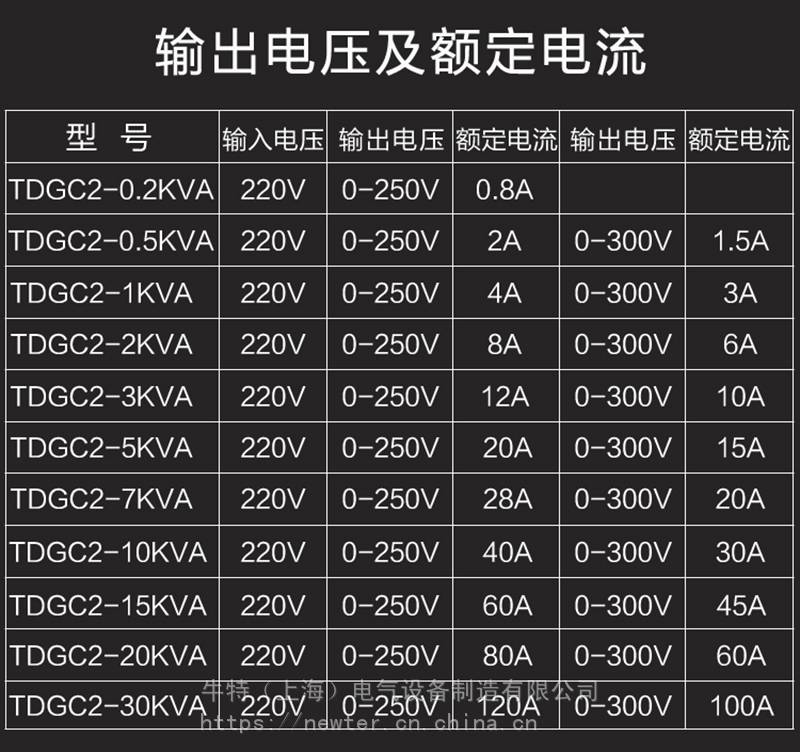

输入电压 | 单相220 三相(三相四线)380V |

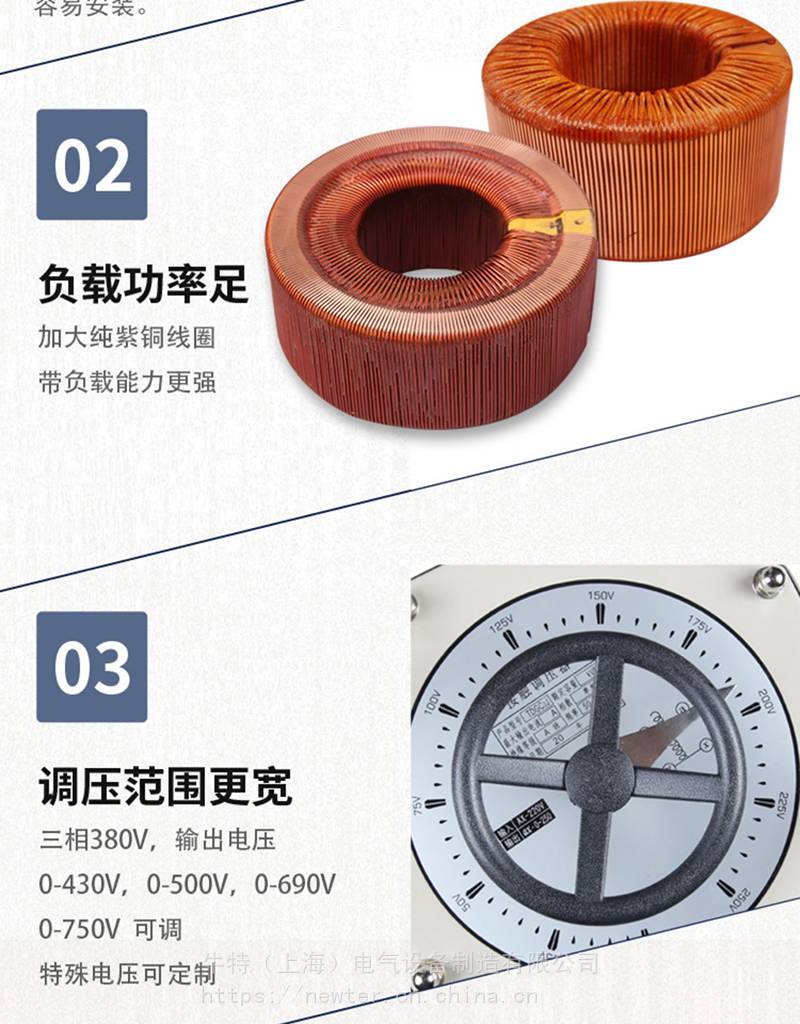

输出电压 | 单相0-250、300v、500v、800v等 三相0-430V、450v、600v、690v、800v、1000v、1200v等 |
工作频率 | 50Hz/60Hz |
效率 | >90％ |
波形失真 | 无附加失真 |
温升 | <60℃ |
抗电强度 | 2000V/min |
绝缘电阻 | 单相>5MΩ 三相>2MΩ |

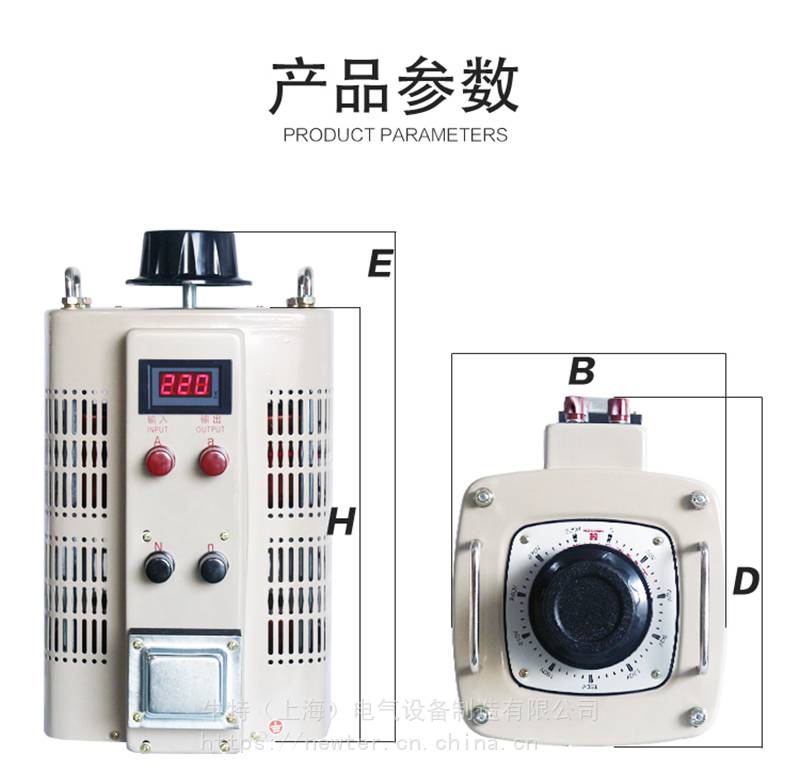

DGC2单相调压器尺寸规格；
规 格 | 产品尺寸(cm) | 重量(kg) | 规 格 | 产品尺寸(cm) | 重量(kg) |

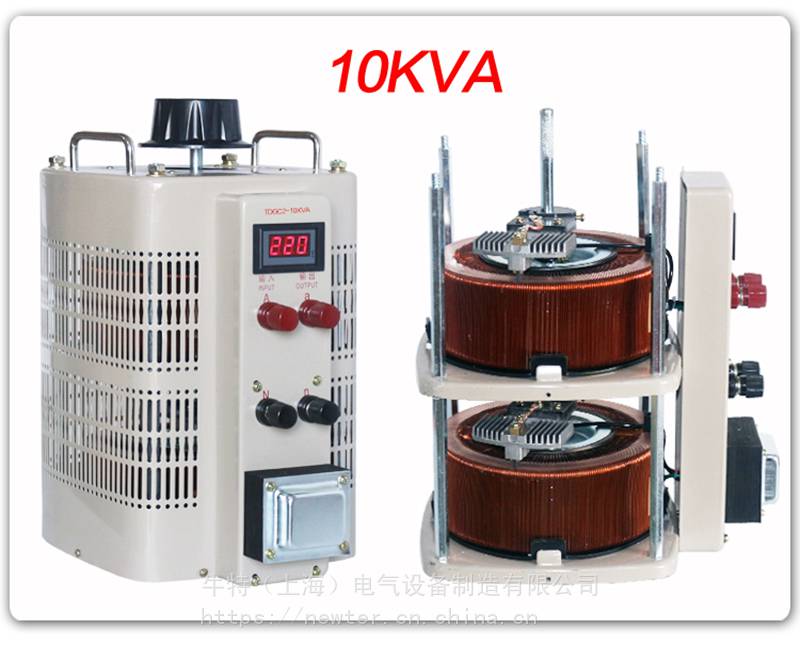

TDGC2J-0.5KVA | 14×13×13 | 4 | TDGC2J-10KVA | 31×24×41 | 36 |
TDGC2J-1KVA | 20×18×18 | 6.5 | TDGC2J-15KVA | 31×24×56 | 48 |
TDGC2J-2KVA | 20×18×20 | 9 | TDGC2J-20KVA | 31×24×77 | 56 |
TDGC2J-3KVA | 22×20×20 | 11 | TDGC2J-30KVA | 31×24×150 | 105 |
TDGC2J-5KVA | 31×24×24 | 16 |
TSGC2三相调压器规格尺寸
规 格 | 产品尺寸(cm) | 重量(kg) | 规 格 | 产品尺寸(cm) | 重量(kg) |
TSGC2J-0.6KVA | 15×12×33 | 10 | TSGC2J-9KVA | 28×21×48 | 35 |

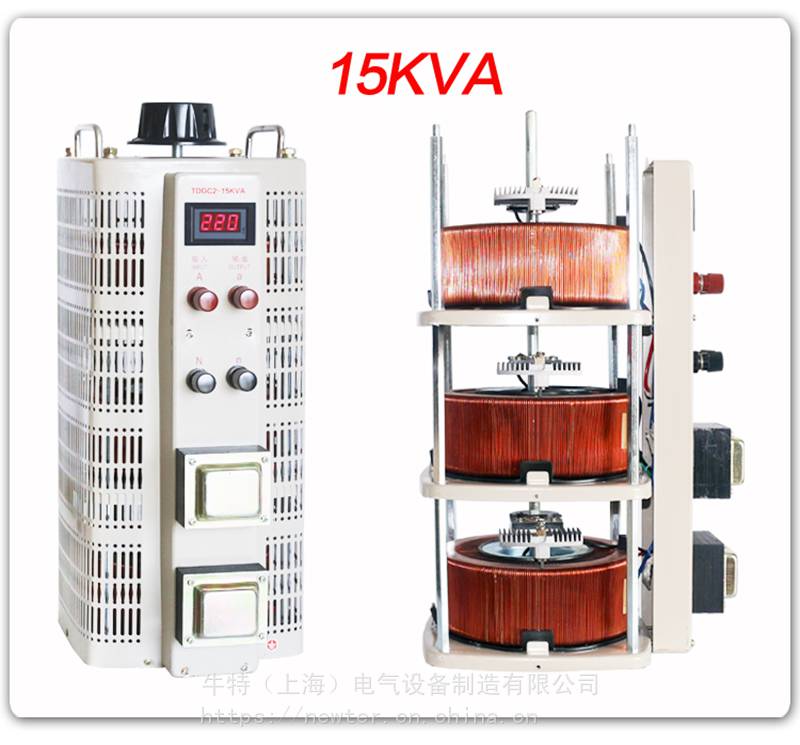

TSGC2J-1.5KVA | 17×13×34 | 14 | TSGC2J-15KVA | 32×24×57 | 48 |

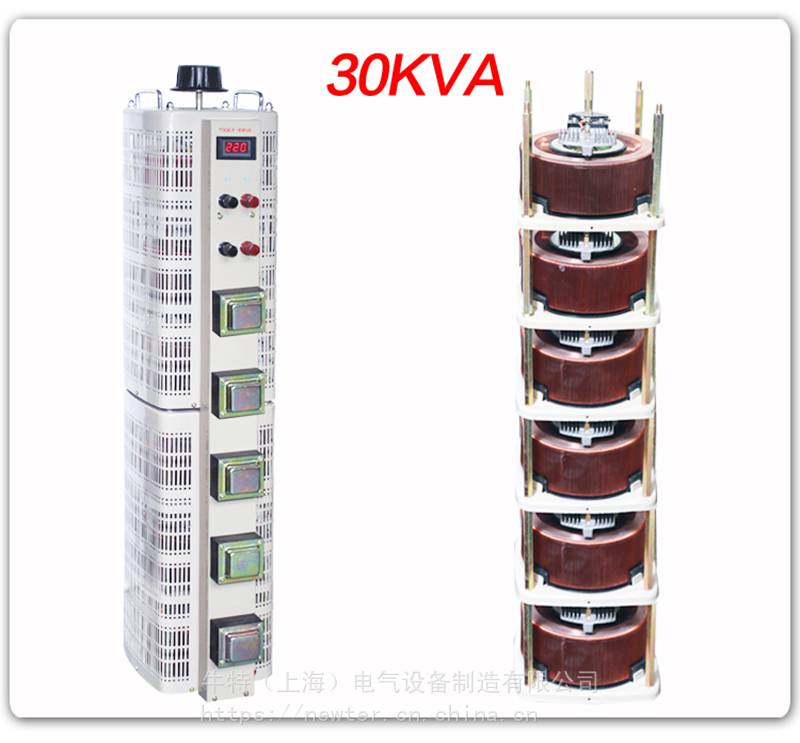

TSGC2J-3KVA | 27×17×42 | 20 | TSGC2J-30KVA | 33×24×150 | 105 |
TSGC2J-6KVA | 26×21×46 | 28 |
安装维护：
1、电源电压应符合调压器铭牌上的输入电压.
2、调压器必须良好接地，以保证安全；
3、使用时应经常注意输出电流不超过额定值，否则易使调压器寿命降低，甚至烧毁；
4、使用时应缓慢均匀地旋转手轮，以免引起电刷损坏或产生火花；
5、应经常检查调压器的使用情况，如发现电刷磨损过多、缺损、应及时损换同种规格的电刷，并用零号砂纸垫在电刷下面转动手轮数次，使电刷底面磨平，接触良好，方可使用；
6、线圈与电刷接触的表面，应经常保持清洁，否则易加大火花而烧坏线圈表面。如发现线圈表面烧有黑***点，可用棉纱沾酒精擦去，直到表面斑点除去为止；
7、从电源接至调压器，调压器接到负载的导线和导线端子应接触良好并能通过调压器额定电流；
8、搬动调压器时不得用手轮，而应用提手或将整个产品提起移动；
9、调压器需要横装大面板上或立装在其它底座上时可利用调压器底座的安装孔加以固定；
10、调压器经常保护清洁不允许有水滴，油污等落入调压器内部，调压器须定期停电除去内部积聚的尘埃.
