产品概述
SVR线路自动调压器是可以根据线路电压的状况自动调整有载分接开关的档位实现对变压器变比的变化，从而保证输出电压稳定在一定的范围内。它可广泛使用于供电距离比较远、供电负荷大、电压波动大、电能质量达不到使用标准的供电线路。也可以用于电压质量不能满足生产需要的工、矿企业此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器安装在变电站变压器出线侧，保证出线侧母线电压。在***农网、城网，油田，煤炭，化工，变电站等领域有广泛的应用。
主要特点
(1) 整机装置容量大、损耗低、体积小、便于安装维护;
(2) 跟踪电压变化自动调整三相有载分接开关档位，动作可靠，电压调整精度高;
(3) 可以根据需要调整电压基准、动作***、允许范围、次数限定，参数设置灵活、方便;
(4) 显示SVR有载分接开关档位动作次数、当前档位，具有高和低档指示;
(5) 具有档位上限、下限保护，动作功能，有效的提高了产品的可靠性;
(6) 控制器具有过电压速降和欠电压保护功能，当线路处于过压、欠压状态时，控制器自动闭锁; 确保有载分接开关的安全操作
(7) 控制器采用工业级控制芯片，可靠性高，抗干扰能力强，可适应户外恶劣环境;
(8) 具有RS485通讯接口，可以通过无线通讯模块在距安装点30m以内查看、修改控制器的参数。
组成结构及工作原理

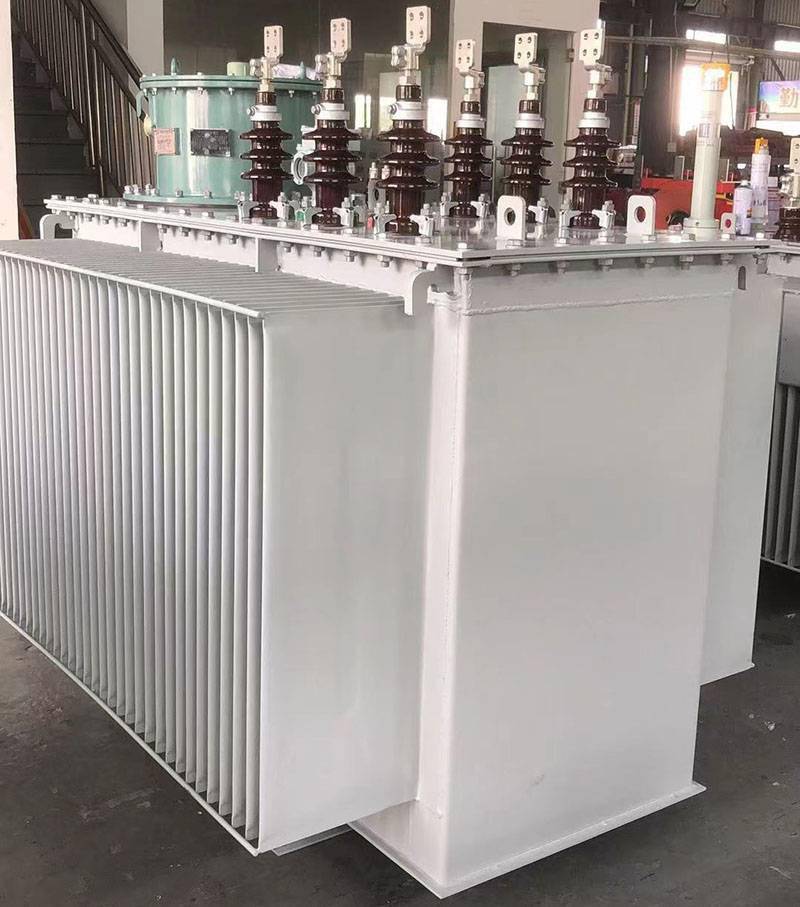

SVR线路自动调压器共有三部分构成：自耦变压器、有载分接开关和自动控制器。
通过测量线路的实时电压来驱动有载分接开关的动作，进而改变自耦变压器的变比，使线路电压稳定在设定的电压上限和电压下限之间。如果测量的线路实时电压小于设定的电压下限，控制器控制有载调压开关升档提高电压；反之，测量的线路实时电压大于设定的电压上限，控制器控制有载调压开关降档降低电压。
通过测量线路的实时电压来驱动有载分接开关的动作，进而改变自耦变压器的变比，使线路电压稳定在设定的电压上限和电压下限之间。如果测量的线路实时电压小于设定的电压下限，控制器控制有载调压开关升档提高电压；反之，测量的线路实时电压大于设定的电压上限，控制器控制有载调压开关降档降低电压。
产品特点
1.采用自耦式变压器结构，可在±20％的范围内实现有载自动调压；
2.具有优良的控制性能和通信功能，实现了遥测、遥信、遥调和遥控“四遥”功能；
3.采用了独特的抗干扰措施，保证控制器正常工作；
4.控制器设有高、低档位限位保护防止分接开关卡死；
5.有载分接开关油箱和自耦式变压器本体油箱隔离；
6.体积小、容量大、重量轻、损耗低，易于安装；
7.具有显著的降耗节能效果；
8.性价比高、可靠性高。
主要技术参数
1．环境条件
1.1海拔高度：≤2000m
1.2环境温度：-25℃～+45℃
1.3相对湿度：小于90%
1.4 防污秽能力： III级
1.5 安装倾斜度 lt; 2%
1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及******，无剧烈震动。
注意:工作环境超出上述条件时，用户在订货时需特殊说明。
说明：
调压范围的选择依据举例：
调压器输入端电压在9~11kV，选择调压范围为：-10%～+10%；
调压器输入端电压在8.66~10.66kV，选择调压范围为：-5%～+15%；
调压器输入端电压在8~10kV，选择调压范围为：0～+20%；
调压器输入端电压在7~10kV，选择调压范围为：0～+30%；
试验
出厂试验(例行试验)
1 绕组电阻测量(GB1094.1)
2 短路阻抗和负载损耗测量(GB1094.1)
3 空载电流和空载损耗测量(GB1094.1)
4 绕组对地绝缘电阻
5 绝缘例行试验(GB1094.3)
6 电压比测量 (GB1094.1)
7 绝缘油试验(GB1094.1)
8 功能试验
安装方式
安装方式采用户外安装，有两种安装方式。
容量小于等于2000kVA可以用安装支架进行双杆架设；容量大于2000kVA需要安装基础进行安装。安装示意图见下图：
