碳酸锶
英文名称 Strontium carbonate,nanometre
中文别名 碳酸锶(纳米);粒品碳酸锶 ;菱锶矿 ;碳酸锶(1:1) ;碳酸鍶 ;高纯碳酸锶;碳酸锶(电子级)
CAS RN 1633-05-2;1633-55-2
EINECS号 216-643-7
分 子 式 SrCO3
分 子 量 147.6289

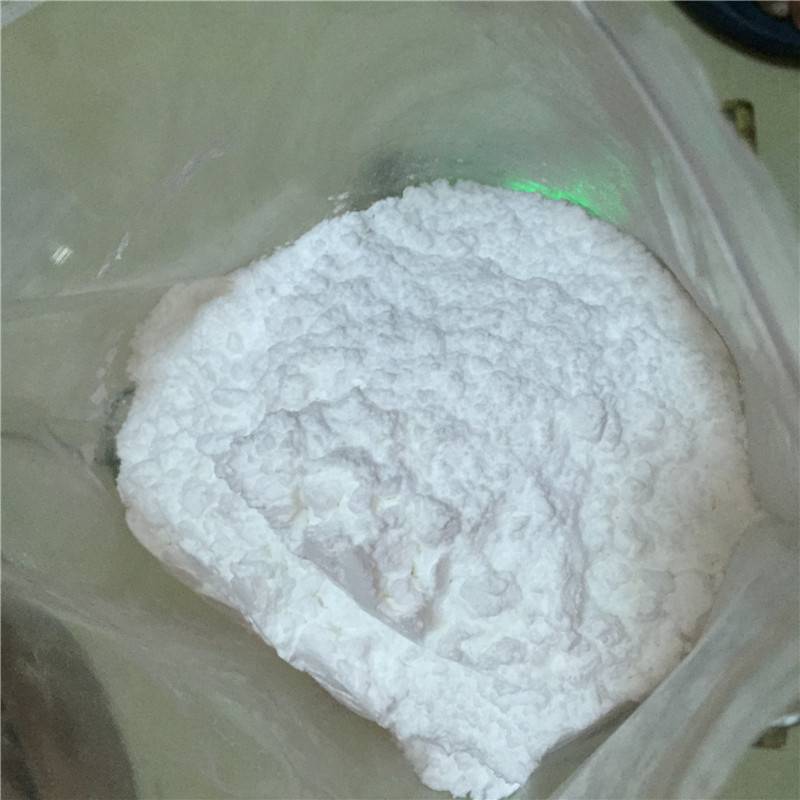

白色粉末或颗粒。无臭。无味。主要用于玻壳玻璃，磁性材料，金属冶炼。锶盐制备。电子元件。焰火。
加热至1100℃分解成氧化锶和二氧化碳。溶于稀盐酸和稀硝酸，同时放出二氧化碳。不溶于水，相对密度3.5。
储存：密封保存。
碳酸锶粉末 质检信息质检项目指标值
质检项目 项目指标值
澄清度试验 合格
含量(SrCO3) ≥99.0
盐酸不溶物 ≤0.007
***（以Pb计） ≤0.002
铁(Fe) ≤0.001
钡(Ba) ≤0.05
钙及镁（以Ca计） ≤0.05
氯化物(Cl) ≤0.001
***盐(SO4) ≤0.01
***(NO3) ≤0.015
用 途 用于生产纳米材料、电子元件、焰火材料、彩虹玻璃、其他锶盐制备、PTC热敏电阻元件(开关启动、消磁、限流保护、恒温发热等)生产的基础粉料
用于制造彩电阴极射线管、电磁铁、锶铁氧体、烟火、荧光玻璃、***等，也是生产其他锶盐的原料;用作专用PTC热敏电阻元件(开关启动、消磁、限流保护、恒温发热等)生产的基础粉料;是生产锶盐的基本原料。
作为钯的载体,可作加氢之用。此外,还用于烟火的生产、荧光玻璃、***、造纸、医药、分析***,以及糖的精制、金属锌电解液精制、锶盐颜料制造等。
工艺发明
一种以天青石为原料，经预处理，使用转化剂转化反应，净化处理、纯碳酸锶产品制取等四道工序生产碳酸锶的工艺方法，本发明的特征是：
1、预处理是采取加入除钙剂并控制温度于60～90℃反应0．5～2小时的工艺，其中除钙剂的加入量为理论量的125～175%，可采用浓盐酸或***或浓***作除钙剂，
2、转化反应是采用碳酸氢铵作转化剂，将预处理过的天青石在氢氧化铵的存在下与固体碳酸氢铵相混合，于65～80℃反应3．5～7小时的工艺，其中氢氧化铵的用量为天青石量的120～180%，碳酸氢铵的用量为天青石量的130～170%，
3、净化处理是加入8～12N的盐酸，控制温度于60～90℃溶解反应，反应完全后加入除钡剂，随后再加入氢氧化铵至PH=6～8的工艺，其中盐酸的用量控制在理论量的103～110%，除钡剂用量控制在理论量的20～50%，除钡剂可采用铬酸钾或铬酸钠或***或***或***铵，
4、纯碳酸锶产品制取是将氯化锶净化液控制加热至50～80℃，在氢氧化铵存在下加入碳酸氢铵饱和溶液进行反应的工艺，其中氢氧化铵的用量控制在理论量的102～120%，碳酸氢铵饱和溶液的加入量控制在理论量的102～120%。
