电缆桥架流水线设备
一、技术标准
1.1 GB/T10216-2003 《电控配电用电缆桥架》
1.2 GB/T6725-2002 《冷弯型钢技术条件》
1.3 GB6723-86 《通用冷弯开口型钢尺寸、外形、重量及允许偏差》
1.4 GB/708-88 《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》
二、主要技术要求及参数
2.1 生产桥架规格为100×50-600×200之间任意尺寸；
2.2 适用材质：Q235镀锌板或冷轧板；
2.3 适用卷板厚度：0.7-3.0mm；
2.4 适用带钢宽度：205-1100 mm
2.5 生产工件长度：2000-12000 mm
2.6 伺服电机在线冲孔、生产速度：15.0-22.0米/分钟
2.7 桥架底部宽度100-600及帮高度50-200可自由调节
2.8 底部及侧边加强筋可调节,根据生产需要可选择是否压筋
2.9 连接孔冲模单排孔双排孔合在一起，不用更换冲模；同时冲孔时可以冲两排孔，也可以冲三排孔。
2.10 设备装机总容量：约96.0KW
2.11 机组占地尺寸（长×宽×高）86.0m×5.0m ×4.0m

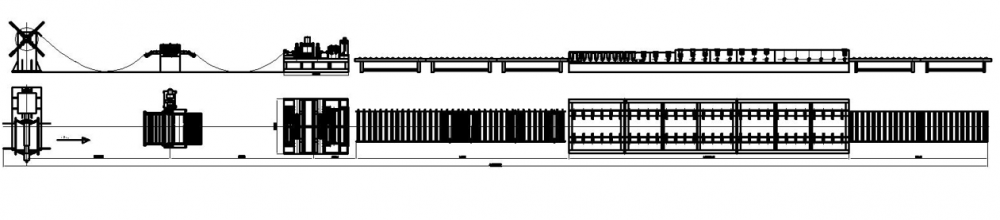

三、工艺流程
上料→开卷→校平送料→冲托盘孔、冲七字扣孔→定尺液压切断→传送滚道送料→冲连接孔、七子扣孔→传送滚道送料→冷弯成型→出料打包。
四、设备明细（略）
